【教程】必看！手把手教你组网！E78+E870 LoRaWAN通信教程，物联网小白也能轻松搞定！

硬件连接

- 网关 (E870-L470LG12-O)：

- 使用网线连接设备。
- PC通过数据线连接到设备的USB2口。
- 给设备上电。

- 节点 (E78-400TBL-02)：

- PC通过数据线连接到设备。

步骤说明

一、进入配置

打开配置工具 MobaXterm 软件（官网可下载安装包，用户自行安装），点击左上角的"Session"。

点击"Serial"。

选择端口号，修改波特率为115200，设置完成后点击OK。

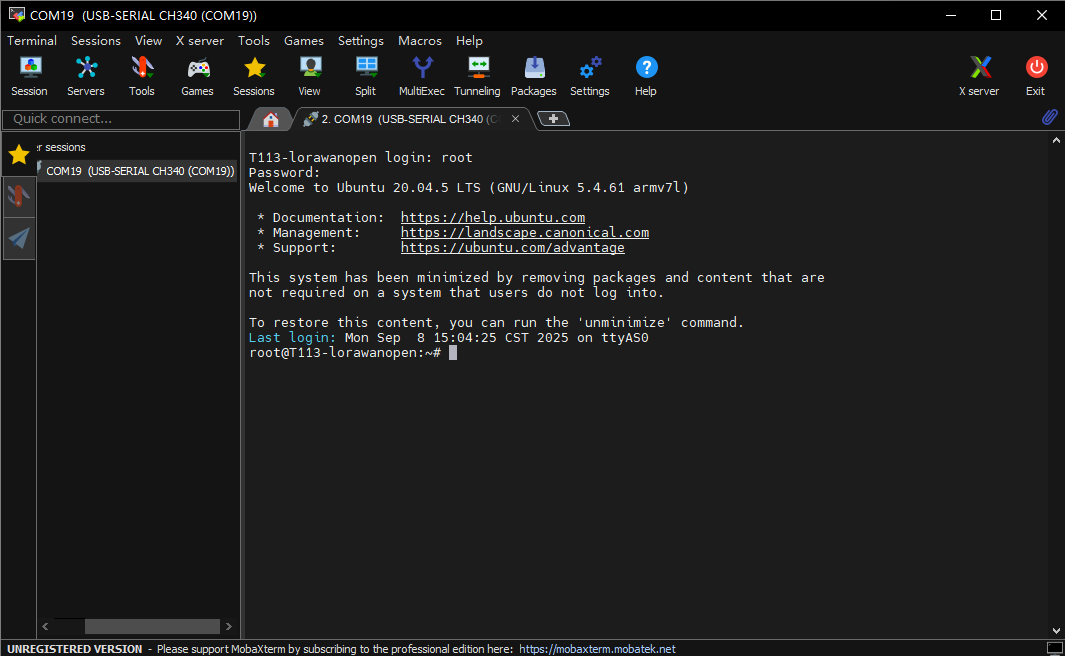

完成上一步后进入该界面（最开始无"T113-lorawanopen login："字样，需要敲一下回车才可以显示），依次输入账号和密码，账号和密码均为"root"。

如需修改网关/服务器配置，则使用指令直接控制，本次演示使用默认参数不进行修改。

网关脚本：

脚本文件：/root/lorawanopen/gateway/gw.sh

快捷命令：gw

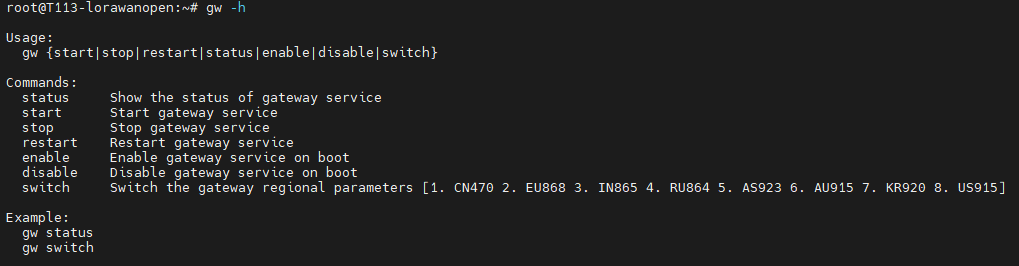

脚本帮助（提示说明）：gw -h或gw --help

gw status：查看网关运行状态。

gw start：启动网关服务。

gw stop：停止网关服务。

gw restart：重启网关服务。

gw enable：使能网关服务，开机自启动。

gw disable：禁用网关服务，关闭开机自启动。

gw switch：切换网关运行的地区频段，共8个，切换后需重启网关服务才可以生效（切换的频段需当前设备支持才可正常使用）。

服务器脚本：

脚本文件：/root/lorawanopen/chirpstack/cs.sh

快捷命令：cs

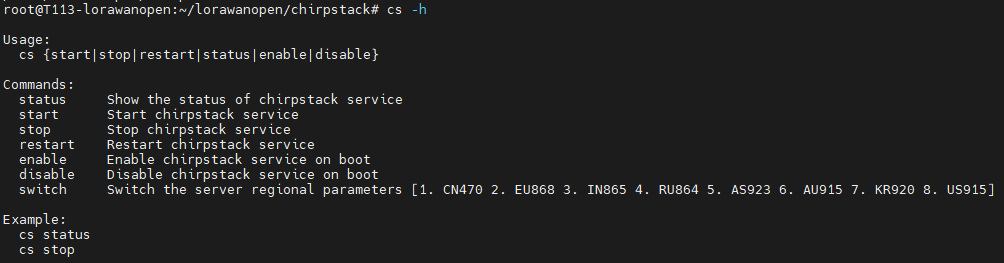

脚本帮助：cs -h或cs --help

cs status：查看服务器运行状态。

cs start：开启服务器。

cs stop：停止服务器。

cs restart：重启服务器。

cs enable：使能服务器，开机自启动。

cs disable：禁用服务器，关闭开机自启动。

cs switch：切换服务器运行的地区频段，共8个，切换后需重启服务器才可以生效（需要停止后再开启，直接重启只能重启服务，但无法让配置文件生效）。

二、网关、节点入网连接

设备出厂服务器和网关均默认启动，同时服务器中已设置默认的一组网关和节点参数，上电后网关会自动连接，此时仅需配置节点参数即可。CN470节点默认的参数为：

• DEVEUI:0000000000000925
• APPKEY:f06675ca596fdb5c54c63b4d6f82748e
• APPEUI (JOINEUI):0000000000000000

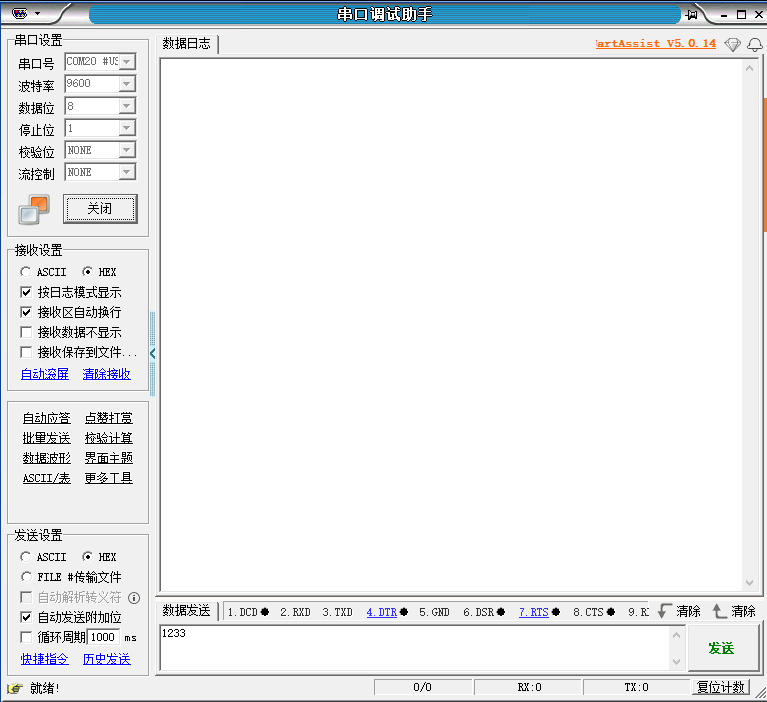

打开串口助手，E78节点串口参数默认为9600，8，N，1。

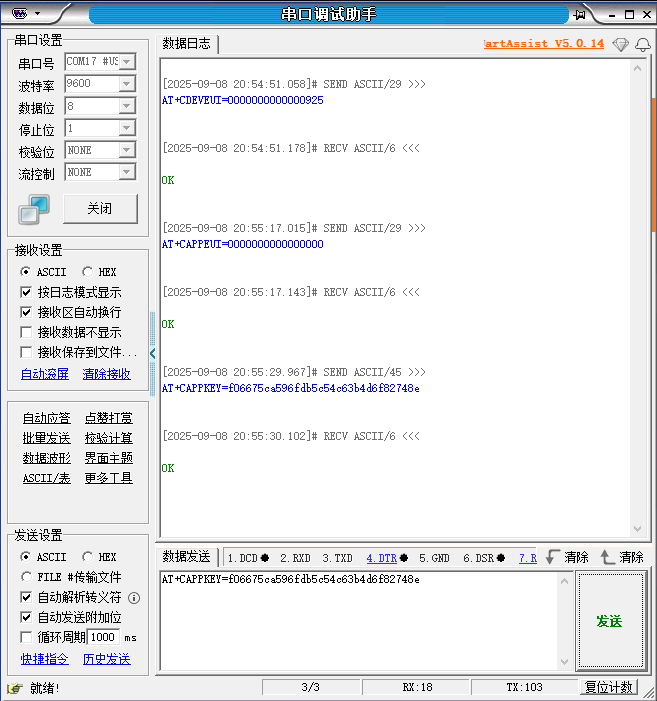

通过指令配置DEVEUI、APPKEY、APPEUI，同时可通过指令AT+CCLASS?查询节点工作模式，本次演示使用CLASS C，如果节点不是CLASS C则可使用指令AT+CCLASS=2设置为CLASS C 模式。

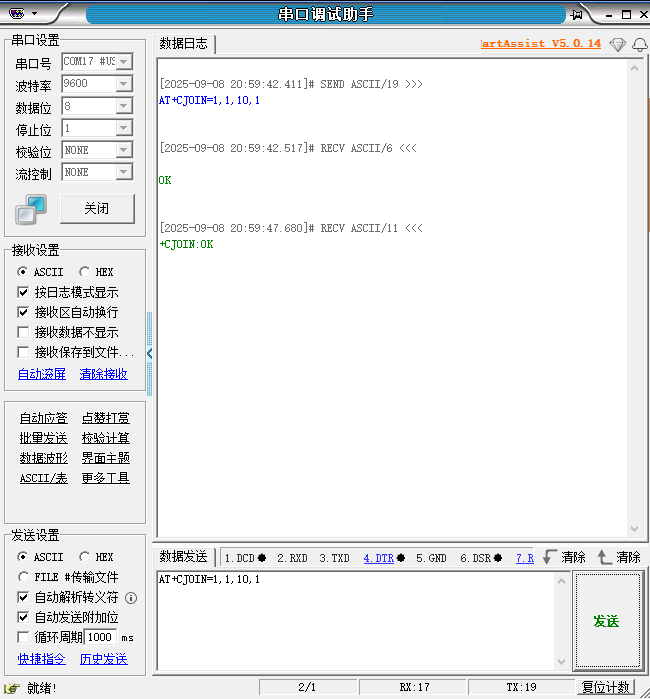

通过AT+CJOIN指令发送入网请求。

收到"+CJOIN：OK"则入网成功。

三、通信测试

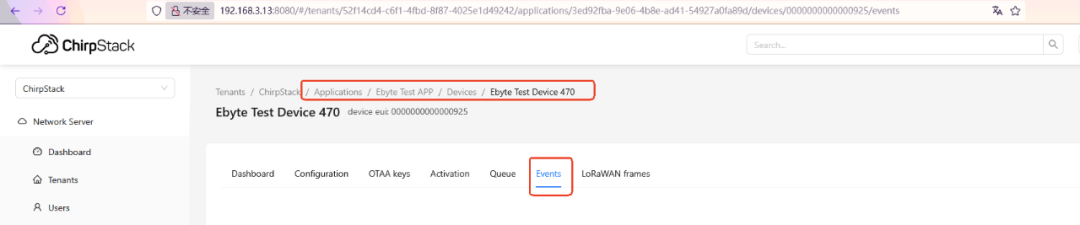

进入ChirpStack后台查看上下行日志。（通过"ifconfig"指令可查询当前设备IP，通过IP+8080进入ChirpStack后台并登录，密码均为"admin"）

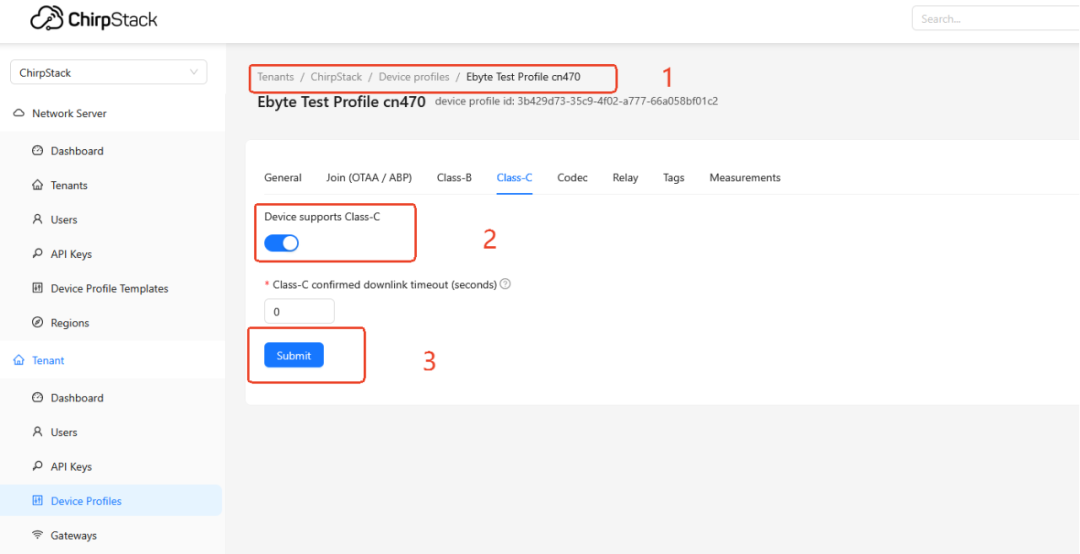

服务器设置为CLASS C模式。

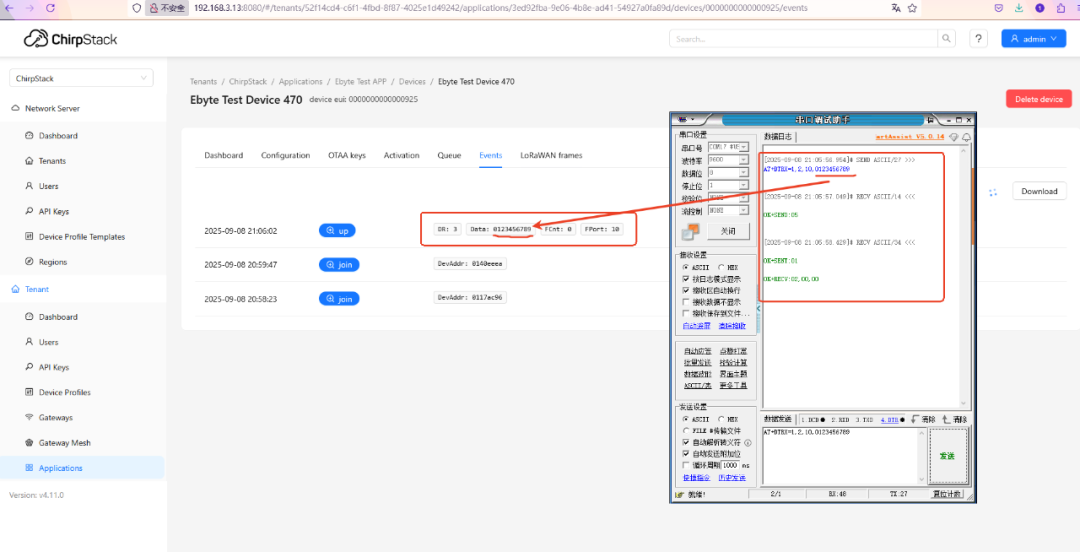

节点通过AT+DTRX发送数据到服务器。

服务器通过Queue下发数据到节点。
