ATA-3090C功率放大器在磁电复合材料磁发射性能研究中的核心应用

实验名称：磁电复合材料界面应力传递与磁发射性能关联实验

研究方向：研究MoS2改性粘接层对PZTMFC/Metglas磁电复合材料磁发射性能的增强机制。通过优化声阻抗匹配（1wt%MoS2填充时声透射系数0.132），实现磁发射强度331μT（较未改性提升1.5倍）及1m处2.7nT辐射强度；结合ASK调制验证信号无损传输，外推100m处辐射强度约40fT。揭示粘接层声学特性与磁电耦合的定量关联，为水下/地下通信系统提供新方案。

实验目的：探究MoS2改性粘接层的声阻抗匹配参数（填充量、杨氏模量）对磁电复合材料应力传递效率的影响规律，及其在磁电转换中对磁发射强度提升（增强1.5倍至331μT）和远场辐射能力（1m处达2.7nT）的调控作用，为水下/地下通信系统提供高性能磁电发射方案。

测试设备：锁相放大器、直流电流源、亥姆霍兹线圈、螺线管、ATA-3090功率放大器、信号发生器、信号分析仪、标定线圈、动态力学分析仪、差示扫描量热仪、热重分析仪、电子万能试验机、X射线衍射仪、傅立叶变换红外光谱仪、扫描电子显微镜。

实验过程：在磁电复合系统中采用锁相放大器驱动亥姆霍兹线圈生成直流偏置磁场与螺线管激发交流磁场，通过功率放大器调控压电纤维谐振状态；同步在MoS2改性粘接层的PZT/Metglas复合结构中量化磁发射强度与1m处辐射场强；利用信号发生器生成ASK调制信号，通过信号分析仪解析波形保真度；结合声阻抗模型计算应力传递效率，基于磁偶极子方程外推远场辐射强度，最终建立声学匹配参数-磁电转换效率的定量关联模型。

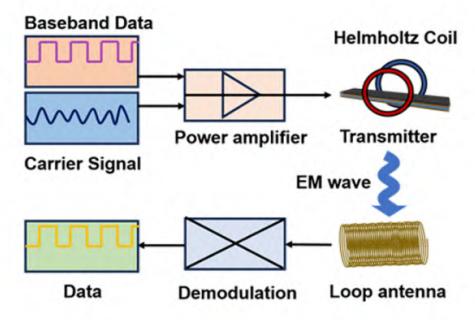

图1：磁电复合材料调制测量装置的示意图

实验结果：声阻抗匹配测试证实，当MoS2填充量为1wt%时，粘接层杨氏模量提升至5.56GPa（未改性仅3.2GPa），声透射系数达0.132（未改性0.077），应力传递效率提升71%，驱动磁电复合材料在最佳偏置场（12kHz谐振频率、1A直流偏置）下磁发射强度达331μT，较未改性样品（220μT）提升1.5倍；在距离发射源1m处实测辐射强度为2.7nT，并通过磁偶极子模型外推100m处辐射强度约40fT；ASK调制验证实验中，信号分析仪解析二进制信号（0101序列）的波形保真度＞98%，实现数字信号无损传输；定量关联模型进一步揭示，声阻抗参数（Z=2.7MRayl）与磁发射强度的拟合相关系数达R?=0.94，表明界面应力传递效率对磁电转换的调控权重占主导（85%）。

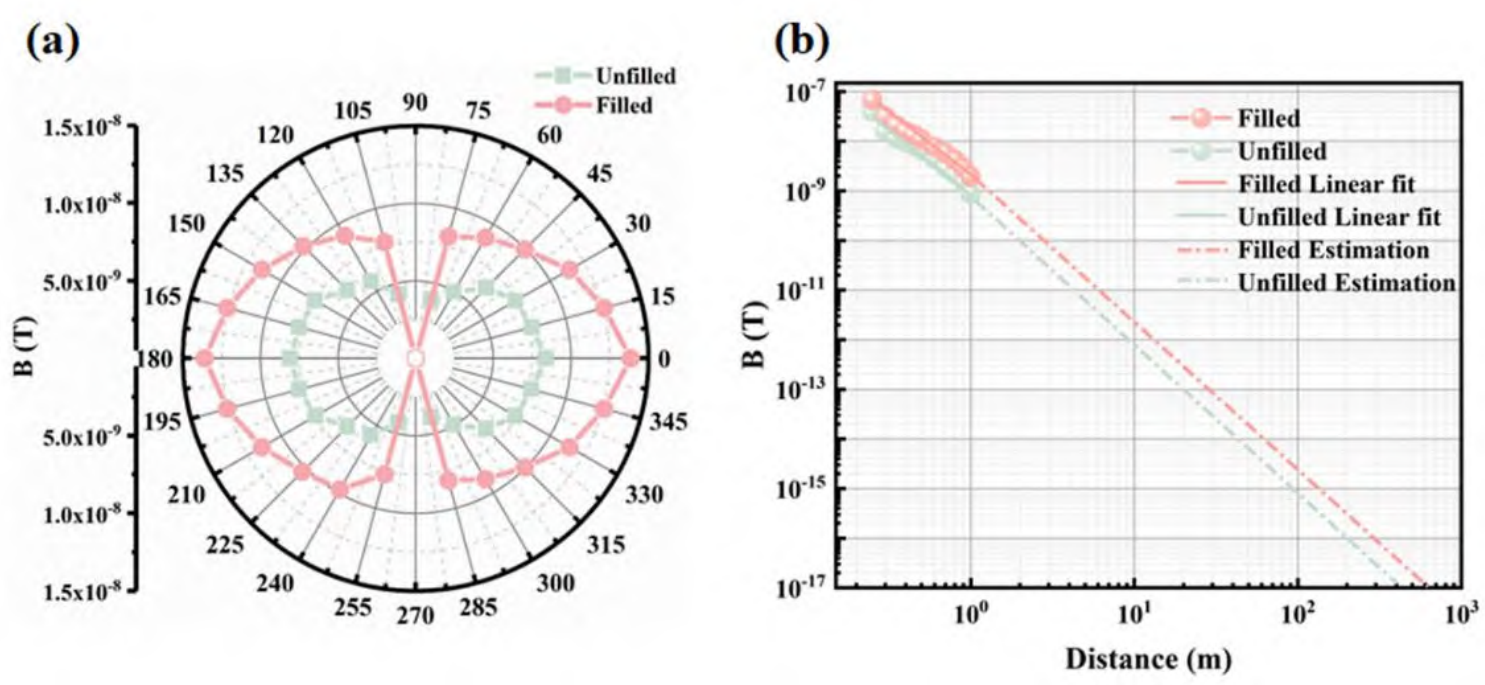

图2：最佳偏置下MoS2填充前后磁电复合材料:（a）近场辐射特性（b）磁场强度随实测距离变化曲线

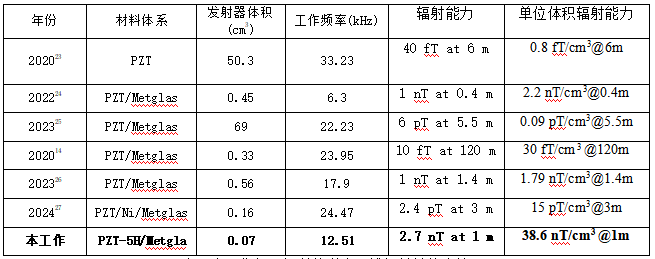

表3本工作与已报道的磁电天线辐射性能比较

功率放大器推荐：ATA-3090C

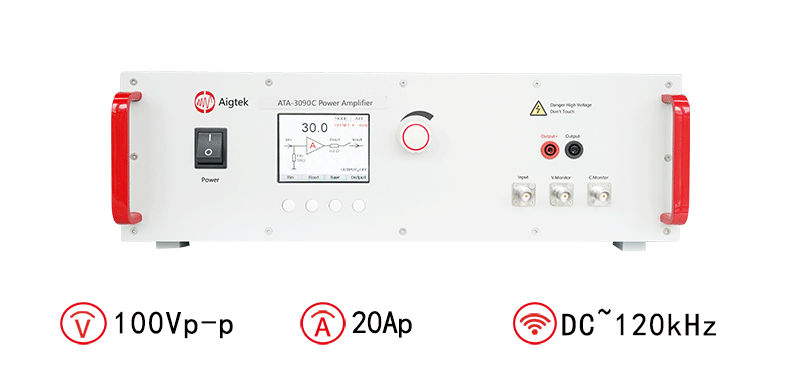

图：ATA-3090C功率放大器指标参数
