上海贝岭BL13232E 250kbps双通道高可靠RS-232收发器选型资料

在当今电子通信领域，RS-232串行通信接口标准因其综合成本低、系统应用简单等特性，历经多年发展仍被广泛应用。从工业控制到通信设备，从电脑/服务器到电力设备、安防监控、医疗设备、打印机等众多领域，RS-232都发挥着关键作用。而上海贝岭推出的BL13232E 250kbps双通道高可靠RS-232收发器，更是凭借其出色性能，为RS-232应用提供了强大可靠的接口支持，成为众多RS-232串口通信系统的理想选择。

产品基本特性：

（一）电气参数

1. 工作电压范围：BL13232E具备3V-5.5V的宽工作电压范围，能够适应多种电源环境。这一特性使其在不同供电条件下都可稳定运行，提高了产品的适用性。
2. 传输速率：数据信号传输速率高达250kbps，可满足许多对数据传输速度有一定要求的应用场景，如工业控制中设备间的数据快速交互等。
3. 驱动器输出特性：驱动器输出高电平可达5.4V，输出低电平为-5.4V，且输出压摆率在VCC=3.3V，RL为3kΩ-7kΩ时小于30V/μs，保证了信号输出的稳定性和准确性。
4. 接收器耐压：接收器可承受±25V电压，具备较高的耐压水平，增强了产品在复杂电气环境下的可靠性。

（二）结构与封装

1. 内部结构：芯片由两个驱动器、两个接收器和一个双电荷泵电路组成。电荷泵配合外部四个0.1μF小电容，实现3V至5.5V单电源供电，简化了电源设计。
2. 封装形式：采用节省空间的SOP16和TSSOP16封装，便于在电路板上进行布局，适合对空间有严格要求的应用场景。

产品优势：

（一）高可靠性

1. ESD保护：增强型ESD结构为发送器输出和接收器输入提供保护，可承受±15kVIEC61000 - 4 - 2气隙放电和 ±12kV IEC61000 - 4 - 2接触放电，有效抵御静电放电对芯片的损害，延长产品使用寿命。
2. 抗干扰能力：芯片具有强大的抗干扰能力，能够在恶劣环境下确保正常通讯。无论是工业现场复杂的电磁环境，还是其他干扰源较多的场景，都能稳定传输数据。

（二）标准符合性

BL13232E符合TIA/EIA-232-F标准，在异步通信控制器与串行端口连接器之间提供标准的电气接口，保证了与其他符合该标准设备的兼容性，便于系统集成。

应用领域：

凭借上述优异特性，BL13232E可广泛应用于工业控制、通信设备、电脑/服务器、电力设备、安防监控、医疗设备、打印机等领域。在工业控制中，可用于连接传感器与控制器，实现稳定的数据传输；在通信设备中，能保障设备间可靠的串行通信等。

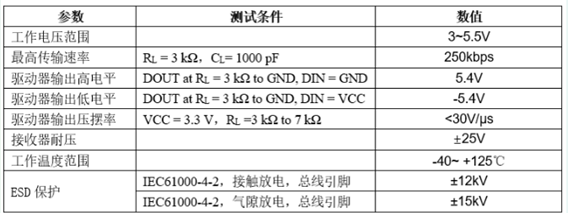

BL13232E主要参数：

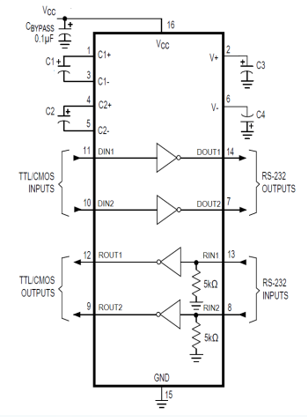

BL13232E典型应用图：

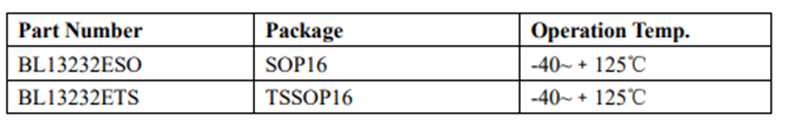

BL13232E订购信息：

南山电子是上海贝岭公司授权代理商，欢迎咨询选购上海贝岭RS-232收发器BL13232E，如需产品详细的规格书或最新报价，请咨询南山半导体官方网站在线客服。
