基于LM74721-Q1的理想二极管控制器技术解析与应用
Texas Instruments LM74721EVM控制器评估模块 (EVM) 有助于设计人员评估LM74721-Q1理想二极管控制器在反向电池保护应用中的运行和性能。该评估模块演示LM74721-Q1如何控制两个N沟道功率MOSFET，先连接理想二极管MOSFET，然后再连接第二个MOSFET，以实现开关输出和电源路径切断。Texas Instruments LM74721-Q1可承受并保护负载免受低至 –33V DC负电源电压的影响。集成式理想二极管控制器 (GATE) 驱动首个替代SCHOTTKY二极管的MOSFET，以实现反向输入保护和输出电压保持。集成的VDS钳位功能可实现输入更少TVS的系统设计，从而在汽车应用中实现符合ISO7637标准的脉冲抑制。具有快速打开和关闭比较器的强大升压稳压器可确保在ISO16750或LV124等汽车测试中实现稳健高效的MOSFET开关性能，其中ECU取决于输入短路中断和交流叠加输入信号频率。
数据手册：*附件：Texas Instruments LM74721EVM控制器评估模块数据手册.pdf
特性
- 集成VDS钳位，可在输入TVS较少的情况下运行，以抑制ISO7637脉冲1
- 12V反向输入保护低至-33V
- 输入工作电压范围：3V至40V，可扩大到65V
- 最大负载电流：5A
- 用于电源路径截止或钳位的开关输出选项
- 启用开/关控制
- 可编程过压截止
- 输出电压转换率控制选项
- LED指示，用于输出开/关检测

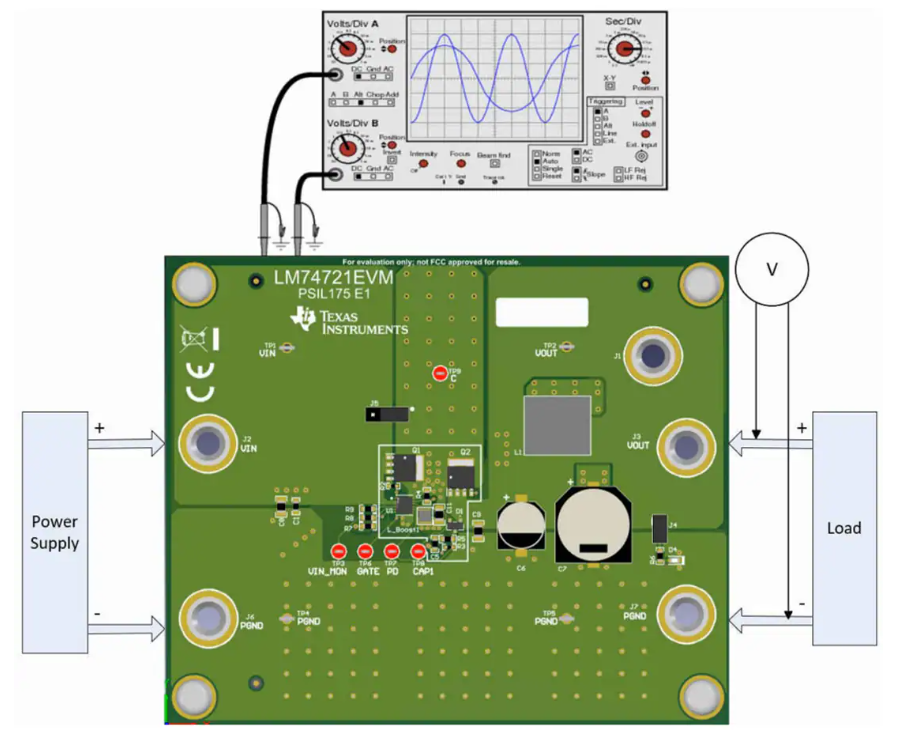

测试设置
基于LM74721-Q1的理想二极管控制器技术解析与应用
一、LM74721-Q1概述
LM74721-Q1是德州仪器(TI)推出的一款汽车级理想二极管控制器，专为需要反向电池保护和电源路径管理的汽车电子系统设计。该器件通过驱动外部背对背N沟道MOSFET，实现了理想二极管整流功能，同时集成了电源路径ON/OFF控制和过压保护能力。
?关键特性?：
- 3V至40V的宽输入工作范围（可扩展至65V）
- 支持-33V的反向电池保护
- 集成VDS钳位功能，支持无TVS设计（满足ISO7637脉冲1抑制）
- 内置强效升压稳压器，确保MOSFET在严苛条件下可靠开关
- 5A最大负载电流能力
- 可编程过压切断功能
- 输出压摆率控制选项
二、核心功能解析
2.1 理想二极管功能实现
LM74721-Q1通过精确控制外部MOSFET（Q1）的栅极驱动(GATE)，模拟理想二极管行为。相比传统肖特基二极管解决方案：
?优势对比?：
| 参数 | 肖特基二极管方案 | LM74721-Q1方案 |
|---|---|---|
| 正向压降 | 0.3-0.7V | <50mV（取决于MOSFET Rdson） |
| 反向恢复 | 有反向恢复电流 | 无反向恢复问题 |
| 功率损耗 | 较高（P=Vf×I） | 极低（P=I?×Rdson） |
| 温度特性 | 随温度升高性能下降 | 温度稳定性好 |
2.2 电源路径管理
当需要实现电源路径ON/OFF控制时，可配置第二个MOSFET（Q2）：
2.3 VDS钳位功能
创新性的VDS钳位技术使系统设计可省略输入TVS二极管：
- 在ISO7637脉冲1测试条件下提供有效保护
- 降低BOM成本和PCB面积
- 仍可选项安装TVS（D2位置）应对更高幅值瞬变
三、典型应用电路设计
3.1 基本配置
?元件选型建议?：
- ?MOSFET选择?：
- Q1：60V耐压，低Rdson（如CSD18540Q5B）
- Q2（可选）：根据负载电流选择合适规格
- ?电感选择?：100μH升压电感（L_Boost1）
- ?电容配置?：
- 输入：至少1μF陶瓷+100nF高频去耦
- 输出：47μF+220μF电解电容组合
3.2 PCB布局要点
基于评估模块(EVM)的最佳实践：
- ?功率路径?：保持宽而短的铜箔走线，减少寄生阻抗
- ?地平面?：区分功率地(PGND)和模拟地(AGND)，单点连接
- ?热设计?：为MOSFET提供足够的铜箔面积散热
- ?敏感信号?：GATE和PD走线远离高频开关节点
四、汽车电子应用实例
4.1 ADAS域控制器电源保护
- 防止摄像头/雷达模块的反接故障
- 处理启停系统中的电压骤降
- 满足ISO 16750-2和LV124测试要求
4.2 信息娱乐系统
4.3 测试数据展示
基于LM74721EVM的实测性能：
- ?启动特性?：GATE软启动时间约2ms，限制浪涌电流
- ?负载响应?：100mA到5A阶跃负载，输出电压跌落<200mV
- ?热性能?：5A连续负载下MOSFET温升<40°C（适当散热条件下）
五、设计注意事项
- ?负瞬变保护?：输出端需保留肖特基二极管(D3)应对可能的负瞬变
- ?EN引脚处理?：避免浮空，可通过电阻上拉/下拉
- ?故障诊断?：利用状态LED(D4)实现电源状态指示
- ?测试验证?：建议进行以下测试：
- 反向电池(-33V)耐受测试
- ISO7637脉冲1/2a/3a/3b测试
- 负载突降测试
-
