Texas Instruments AMC22C11/AMC22C11-Q1隔离式比较器是一款响应时间短的隔离式比较器。开-漏输出与输入电路由隔离栅隔开。该隔离栅高度耐磁场干扰。它经过认证可提供高达3kV~~RMS~~的电流隔离，符合DIN EN IEC 60747-17 (VDE 0884-17) 和UL1577标准。它支持高达560V~~RMS~~的工作电压。跳闸阈值可在低滞后模式下在20mV至450mV范围内调节。它还可在高迟滞模式下通过单个外部电阻器在600mV至2.7V范围内进行调节。

数据手册：

该器件上的开漏输出支持透明模式（锁存输入与GND2连接），即输出跟随输入状态；或锁存模式，即在锁存输入信号的下降沿清除输出。Texas Instruments AMC22C11/AMC22C11-Q1采用8引脚SOIC封装，其额定扩展工业温度范围为–40°C至+125°C。AMC22C11-Q1器件符合汽车应用类AEC-Q100标准。

特性

符合汽车应用类AEC-Q100标准
- 温度等级1 T A ：–40°C至+125°C
宽高侧电源电压范围：3V至25V
低侧电源电压范围：2.7V至5.5V
可调阈值：20mV至2.7V
100?A，±1%基准，用于阈值调整
跳闸阈值误差：±1%（最大值，250mV时）
开漏输出，具有可选锁存模式
传播延迟：240ns（典型值）
高CMTI：75V/ns (最小值)
安全相关认证
- 4250VPK基本型隔离，符合DIN EN IEC 60747-17 (VDE 0884-17)
- 3000V~~RMS~~隔离持续1分钟，符合UL1577标准

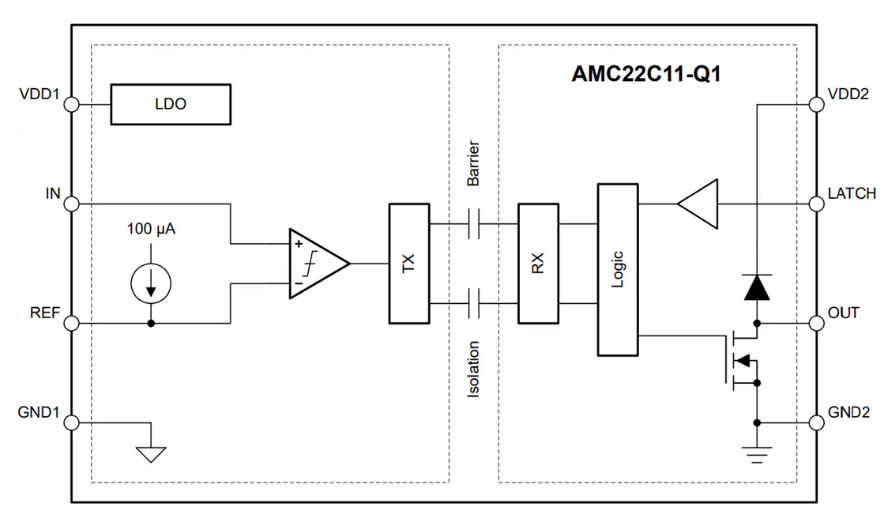

功能框图

AMC22C11快速响应隔离比较器技术解析与应用指南

一、产品核心特性

AMC22C11是德州仪器(TI)推出的一款具有快速响应特性的基本隔离比较器，集成了可调阈值和锁存功能。该器件在工业电力电子系统中表现出卓越性能：

?关键参数亮点?：

?超快响应速度?：典型传播延迟仅240ns，适合高速保护场景
?宽电压范围?：高侧供电3V-27V，低侧供电2.7V-5.5V
?精密阈值调节?：通过外部电阻可设置20mV至2.7V的触发阈值
?双重工作模式?：支持透明模式与锁存模式灵活切换
?强化隔离性能?：通过4250VPK基本隔离认证(UL1577/DIN EN IEC 60747-17)
?强抗干扰能力?：最小75V/ns的共模瞬态抗扰度(CMTI)

二、创新架构解析

2.1 隔离传输机制

器件采用基于SiO2电容的隔离屏障设计，通过开关键控(OOK)调制方案跨屏障传输比较器状态。传输驱动器(TX)发送高频载波表示数字"1"，无信号表示数字"0"，接收端(RX)进行信号解调，该设计实现了：

高达150V/ns的实际CMTI性能
低辐射EMI特性
长期可靠的隔离屏障寿命

2.2 阈值调节系统

内置100μA(±1%精度)参考电流源，通过单电阻设置阈值：

?低迟滞模式?：VREF≤450mV时，固定4mV迟滞
?高迟滞模式?：VREF≥600mV时，迟滞增至25mV
模式切换阈值具有50mV回差(VMSEL上升阈值500-600mV，下降阈值450-550mV)

三、设计要点指南

3.1 布局关键要求

?地线设计?：保持GND1与分流电阻低阻抗连接
?去耦策略?：
- 高侧：100nF+1μF陶瓷电容组合
- 低侧：同等配置
- VDD1>5.5V时串联10Ω电阻加强滤波
?REF引脚处理?：电容需紧贴引脚布局(≤1mm)

3.2 可靠性设计

?启动管理?：注意200μs空白期(tHS,BLK)可能导致输出瞬态
?模式选择?：避免VREF设置在450-600mV过渡区
?热设计?：SOIC封装θJA=116.5°C/W，需保证TJ≤150°C

四、选型对比

参数	AMC22C11	常规光耦方案	优势比较
响应时间	240ns	1-10μs	快4-40倍
CMTI	75V/ns	15-30V/ns	抗噪能力提升2-5倍
阈值精度	±1%	±5%	精度提高5倍
集成度	比较器+隔离	分立实现	节省50% PCB面积
