?德州仪器AMC23C10高速隔离比较器技术解析与应用指南

Texas Instruments推出的AMC23C10/AMC23C10-Q1精密隔离比较器具有极短的响应时间，专为高压信号的过零检测而设计，确保高压信号与低压电路之间实现电气隔离。利用一个高度抗磁干扰的隔离屏障，实现开漏和推挽输出与输入电路之间的隔绝。该屏障符合VDE 0884-17和UL1577标准认证，能够提供高达5kV~~RMS~~ 的增强型电气隔离。同时，该器件还支持高达~~1kVRMS~~ 的工作电压。

数据手册：

*附件：AMC23C10 数据手册.pdf

*附件：AMC23C10-Q1 数据手册.pdf

该器件提供开漏和推挽输出，传播延迟小于320ns。集成的低压差 (LDO) 稳压器在高电压侧支持3V至27V工作电压范围，因此比较器可由各种电源供电。低电压侧的工作电压范围为2.7 V至5.5 V。Texas Instruments AMC23C10采用8引脚、宽体SOIC封装，可在–40°C至+125 °C扩展工业温度范围内工作。

特性

宽高侧电源电压范围：3V至27V
低侧电源电压范围：2.7V至5.5V
跳闸阈值误差：±6mV（最大值）
开漏和推挽输出
传播延迟：230 ns（典型值）
高CMTI
- 开漏输出：-75V/ns（最小值）
- 推挽式输出：-100V/ns（最小值）
安全相关认证
- 7000VPK 强化隔离，符合DIN EN IEC 60747-17 (VDE 0884-17) 标准
- ~~5000VRMS~~ 隔离，持续时长1分钟，符合UL1577标准
在扩展的工业温度范围内，40°C至+125°C区间全面指定

功能框图

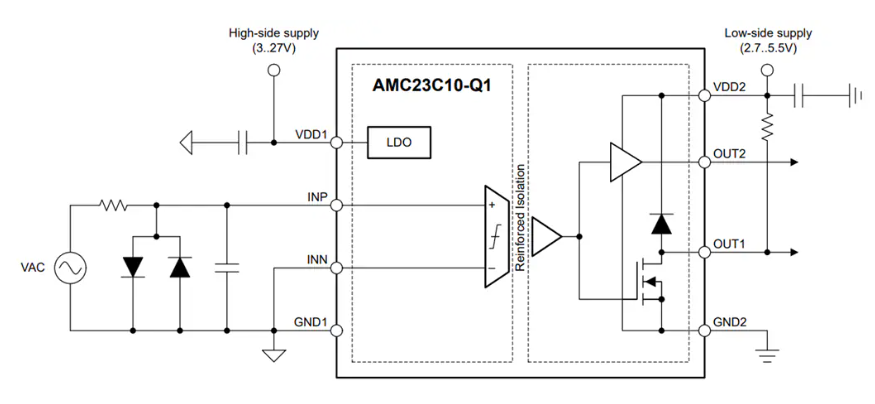

典型应用

德州仪器AMC23C10高速隔离比较器技术解析与应用指南?

一、核心特性与产品定位

?军工级隔离性能?
- 7000VPK增强型隔离（符合DIN EN IEC 60747-17标准）
- 100V/ns超高共模瞬态抗扰度（CMTI）
- 双输出配置：开漏输出（OUT1）与推挽输出（OUT2）
?精密信号检测?
- ±6mV阈值误差（全温度范围）
- 内置25mV滞回电压
- 230ns典型传播延迟（320ns最大值）
?宽电压适应能力?
- 高压侧供电范围：3V至27V（集成LDO稳压器）
- 低压侧供电范围：2.7V至5.5V
