12V转18V/2A车灯方案：宽输入电压、支持PWM调光的车灯驱动芯片FP7208

在汽车电子设计与应用领域，车灯驱动系统的稳定性是直接影响照明效果与行车安全。许多工程师在设计或升级车灯系统时，常常需要面对两个核心问题：一是在输入电压不足时如何实现稳定驱动，二是如何选择合适的核心驱动芯片以满足车规级要求。本文将从车灯驱动的系统架构入手，重点分析升压型驱动芯片FP7208在汽车车灯中的应用。

汽车大灯：

一、车驱动板的核心部分

一块完整的车灯驱动板本质上是一个高效的电源管理系统，其核心任务是将不稳定的汽车电瓶电压，转换并稳定为LED灯珠所需的恒定电压或恒定电流。

以本文拆解的车灯为例（见下图所示），这个车灯驱动板的核心模块，是由LED降压和升压模块组成。

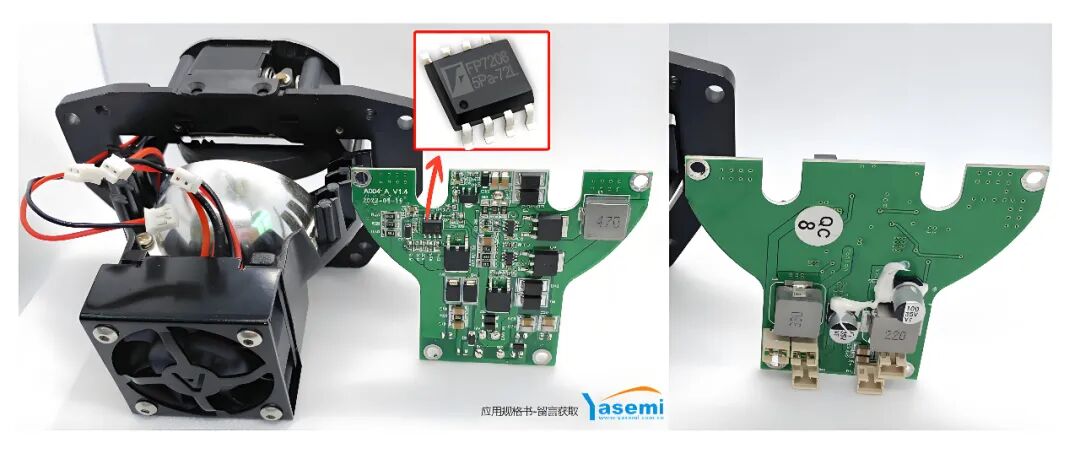

汽车车灯pcb板：

① LED降压模块的作用：将来自汽车电瓶的较高输入电压降低至一个稳定的、更低的输出电压，为LED灯组或其他低压电路提供恒压（CV）或恒流（CC） 供电。

② 升压模块的作用：将来自汽车电瓶的输入电压提升至一个稳定的、更高的输出电压，以确保近光灯、远光灯等多颗LED串联所需的高工作电压，并能有效应对冷启动等导致的电压跌落，保持照明稳定。

二者相辅相成，共同实现了全车灯系统在各种工况下的高效、可靠及安全运行。

二、FP7208 升压的关键作用

FP7208作为一款专用于升压拓扑的LED驱动芯片，在车灯升压驱动模块中负责升压恒流输出驱动车灯。

具备宽输入电压范围（5V-24V），优秀的芯片调整能力，能够在车辆电源系统波动时，稳定恒流输出驱动车灯，同时，FP7208具备强大的驱动能力，以满足车灯的大功率需求，使得灯的功率更大，更亮。其采用0.2V的低反馈电压架构，有助于降低采样损耗，提升系统效率。

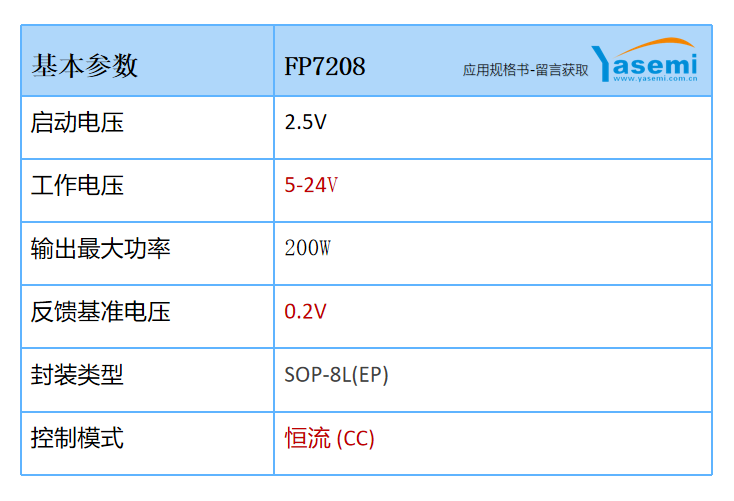

FP7208技术参数表：

FP7208 LED升压驱动芯片，支持通过外接电阻与电容灵活配置软启动时间和过压保护阈值，同时可通过EN引脚接受模拟电压或PWM信号调光，内部集成PWM滤波器，无需外部滤波元件，简化了系统设计。

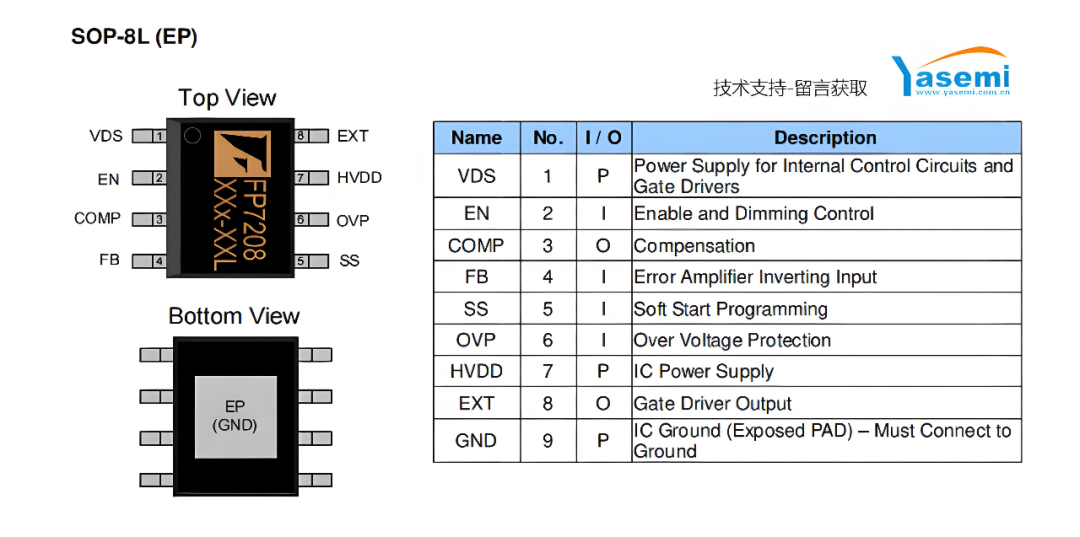

脚位图：

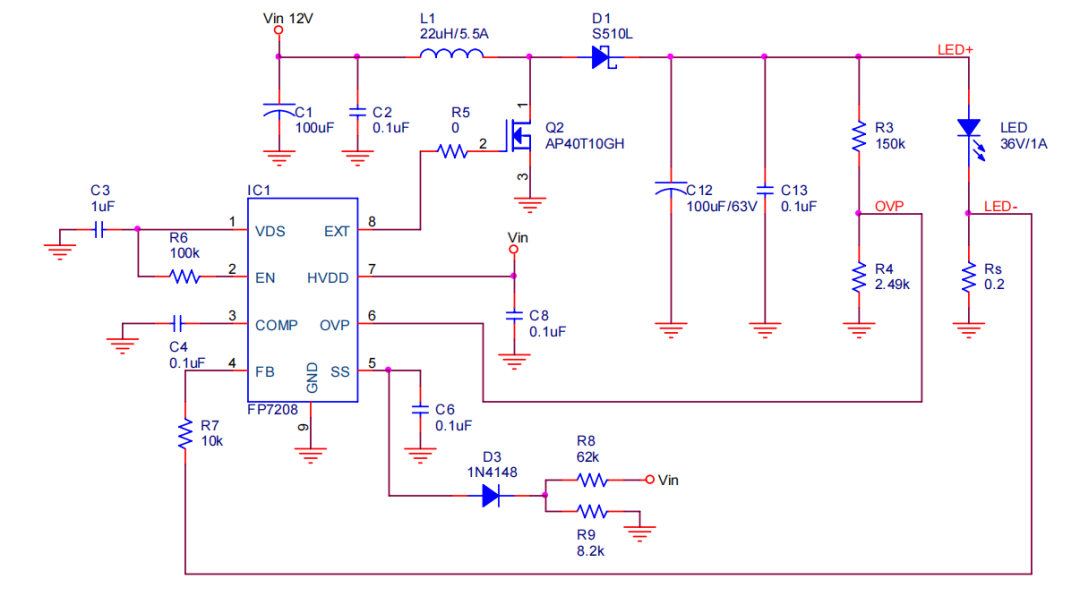

应用电路图：

FP7208升压恒流芯片集成了宽压输入与PWM调光功能，凭借其高效稳定的性能，在汽车照明领域性能卓越，同时也为户外及室内LED灯具等多种应用场景带来可靠的驱动解决方案。可留言，获取FP7208规格书和应用方案。如果您有进一步的技术探讨或方案定制需求，欢迎随时联系我们雅欣工程师团队~
