EtherCAT网络分析仪：工业实时通信的“诊断专家”，让复杂网络透明化

在工业4.0与智能制造的浪潮中，EtherCAT凭借其微秒级实时性、纳秒级同步精度及超90%的有效带宽利用率，已成为机器人控制、CNC机床、智能电网等领域的核心通信协议。然而，随着网络规模扩大、节点数量激增，如何快速定位延迟、抖动、同步偏差等潜在问题，成为工程师面临的关键挑战。EtherCAT-Analyzer 网络分析仪应运而生，以“零干扰、全维度、高精度”的监测能力，为工业实时通信网络提供一站式诊断解决方案。

一

核心功能：从“被动抓包”到“主动优化”

高实时性：以纳秒级时间戳与零转发延迟架构，实现帧级通信时序的“显微镜式”实时捕捉，让微秒级抖动与同步偏差无所遁形。

多维度帧分析：从延迟到抖动的全链路透视。

网络负载与流量精细化管控：可针对特定PDO（过程数据对象）设置过滤条件，实时统计正常帧、错误帧、帧间隔等参数，生成负载变化趋势图。

GPIO事件同步分析：设备配备多路高速DI/DO接口，可捕获不同节点的IO事件时间戳，生成同步间隔曲线。

可拓展性：目前支持EtherCAT协议，后期通过模块化硬件架构与可扩展软件生态，设备将逐步支持Profinet、Ethernet/IP、Modbus-TCP等主流协议。

零学习成本：提供预置分析模板，新手工程师30分钟即可上手关键指标监测。

长期价值：设备稳定支持长期使用，软件免费OTA升级，支持定制化协议解析开发。

二

技术亮点：工业级设计，适应极端环境

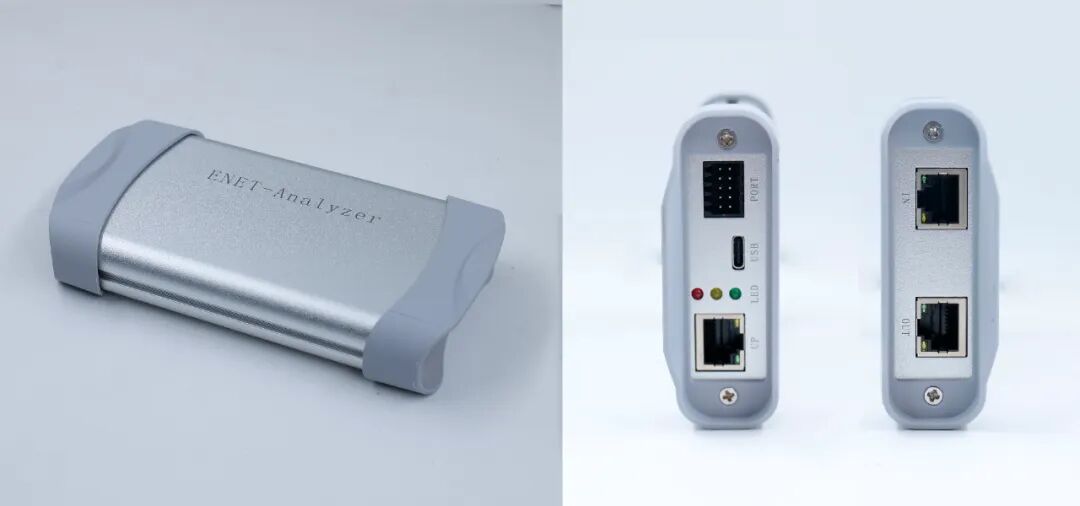

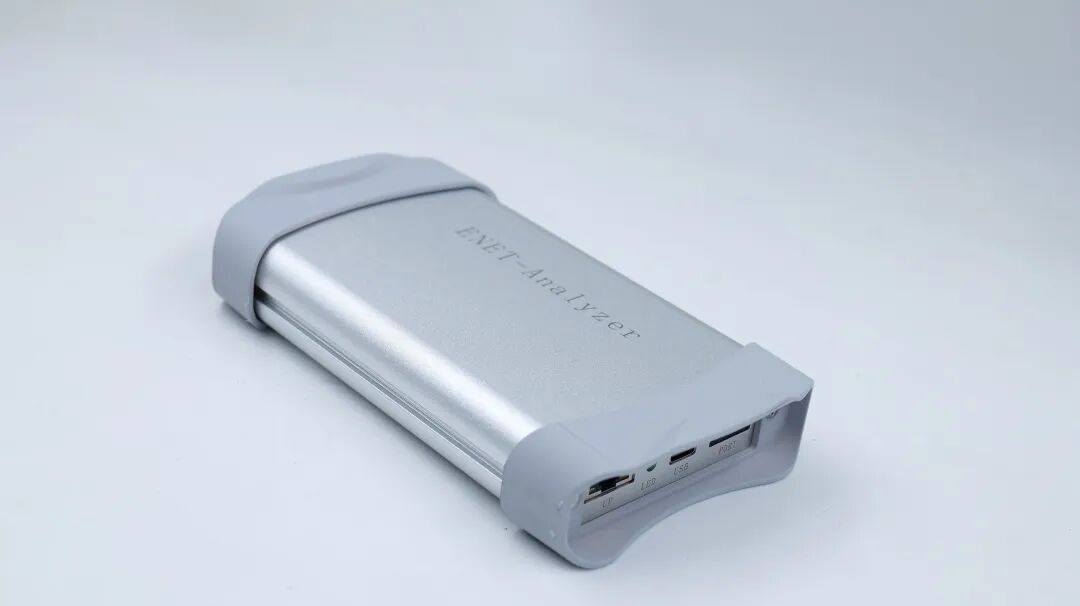

硬件性能：该以太?分析仪具有2个探测端?，1个上行数据链路端?，1个USB2.0 端?以及若?IO 端口。支持?络探测通道同步记录，?持探测端?间零延迟转发，?持 IO 其他扩展应?，支持插件功能扩展。

技术参数：

IO 端口 ： 8路

USB2.0 端口： 1路

探测端口数量： 2 路/ 1对

探测端口速率：100Mbps

上?端口速率: 1Gbps

时间戳精度: 8ns

采样时刻: SFD

电源电压: 5V

配套软件: ENET-Analyzer 与 wireshark

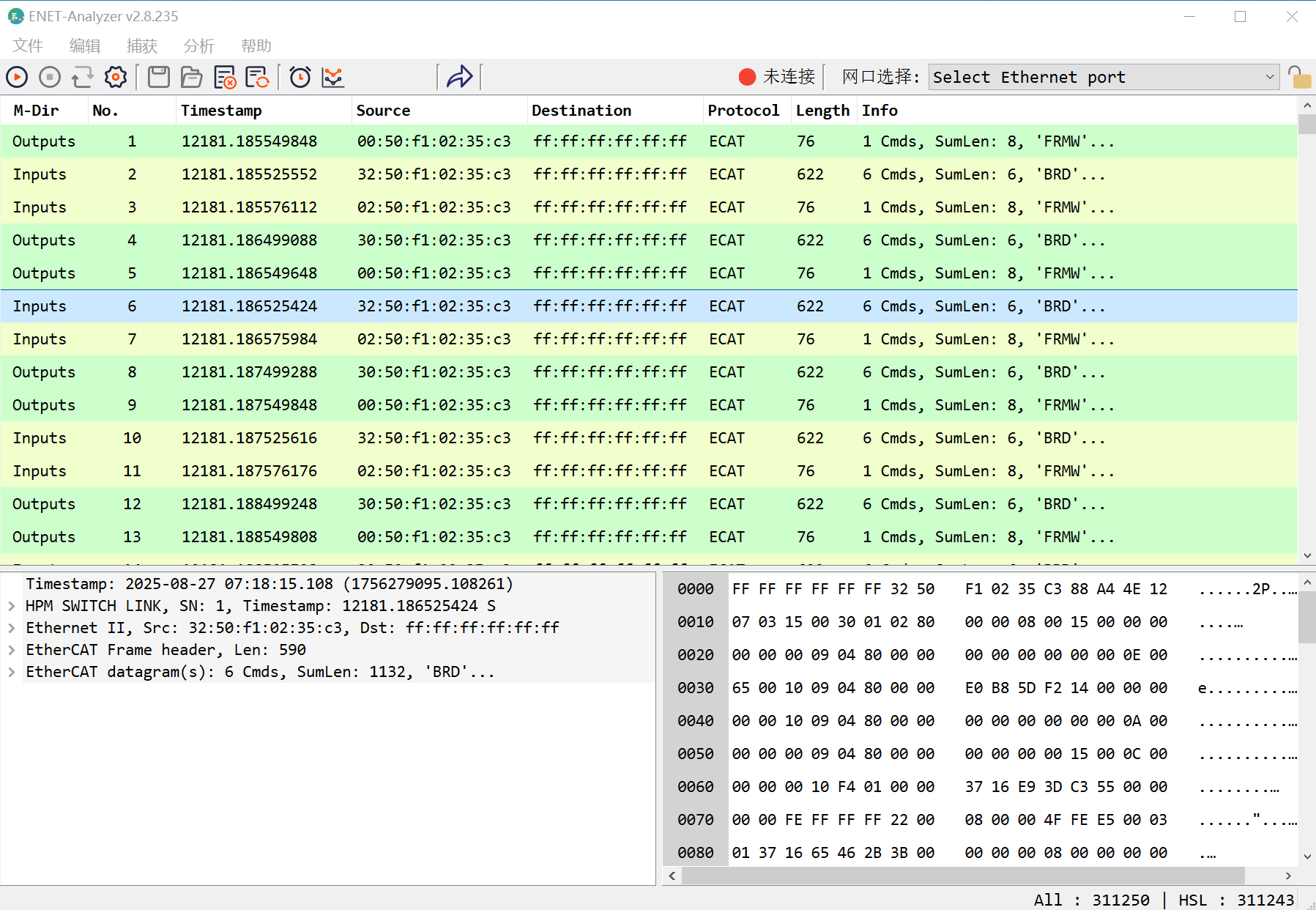

软件生态：附赠上位机分析软件。该软件类wireshark界?，数据格式兼容。?持 EtherCAT 主站DC帧抖动分析、?持EtherCAT PDO数据解析绘图，?持 XML 导入，?持数据分析统计报告导出。

三

典型应用场景

1.设备掉线问题分析

可视化定位主站DC 周期抖动情况，结合掉线设备状态信息，快速分析出设备掉线原因。

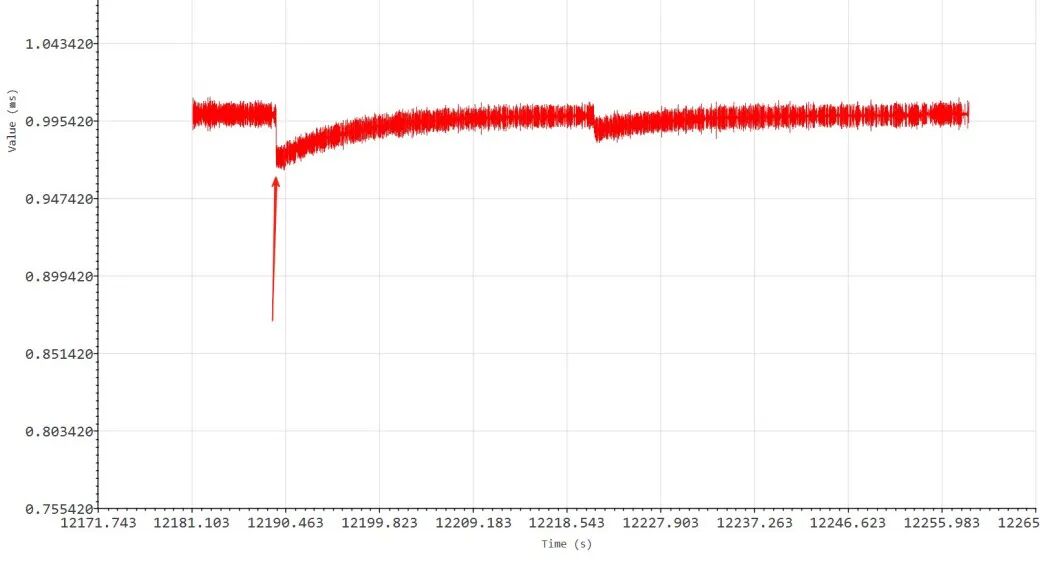

主站异常偏小DC周期一段时间

主站指令执行时间不稳定导致DC周期偶现抖动

2. 机器人控制系统优化

在六轴机械臂调试中，分析仪可实时监测每个关节的PDO通信周期与抖动，结合数值曲线功能定位控制算法延迟，显著降低轨迹跟踪误差。

3.CNC机床多轴协同控制

分析主轴与进给轴的帧转发延迟差异，优化主站周期参数，显著提升加工表面粗糙度水平（由较高粗糙度优化至更优级别）。

四

如何购买

标准配置：

分析仪本体: 1 台

USB 数据线: 1 条

以太网网线: 1 条

收纳包: 1 个

配套文档: 1 份

欢迎访问先楫半导体的官网获取产品手册，或联系当地代理商。
