一文读懂电控系统核心——功率半导体IGBT模块

前言

功率半导体器件作为现代电子技术不可或缺的一部分，在电力转换和控制中起着核心作用。而IGBT模块作为其中一个极其高效、听话且力量巨大的”电能开关“被广泛应用于多个领域，是现代工业社会从“用电”迈向“智电”的关键基石。

01什么是IGBT模块

IGBT（绝缘栅双极型晶体管）模块是当今功率电子领域的“核心执行者”，被誉为电力电子行业的“CPU”。您可以把它想象成一个“超级功率开关”的集成包。它将多个IGBT芯片与续流二极管芯片（FWD）通过特定电路拓扑集成封装在一起，形成的一个高性能、高可靠性的模块化半导体产品。其和单管的区别在于，IGBT单管是一个独立的器件，功率较小；而模块将多个芯片并联，功率更大、散热更好、可靠性更高，适用于工业级和能源级应用。因此，不能将其视为简单芯片的堆砌，而是一个复杂的系统。其中，第七代IGBT模块采用先进的沟槽栅+场截止技术，在导通损耗、电流密度与可靠性上实现全面升级，进一步拓展了功率半导体的应用边界。

02主要功能和结构

核心功能：

IGBT模块其最根本的用途是高效、精准地控制和管理电能，特别是在高压、大电流的条件下，能高效、快速地导通好和关断电流，实现电能的转换与控制（如直流变交流、交流变直流、改变电压频率等），是电控系统的“动力中枢”。

IGBT模块主要实现以下几种电能变换形式：

内部结构和封装：

IGBT模块结合了MOSFET（金属氧化物场效应管）的高输入阻抗和BJT（双极型三极管）的低导通压降优点，兼具电压控制、驱动功率小、耐压高、电流大等特性。而第七代IGBT模块制造技术采用沟槽栅+场截止技术，相比前代实现了三大关键升级：

①低损耗：导通压降（Vce (sat)）低至1.7V，开关损耗降低30%以上，能源转换效率显著提升；

②高电流密度：芯片pitch值（相邻单元中心点间距）缩小至1.4微米，相同封装尺寸下电流承载能力提升20%；

③高可靠性：支持10μs短路耐受时间（VGE=15V、VCC≤600V时），过载温度可达175℃，适应复杂工业环境。

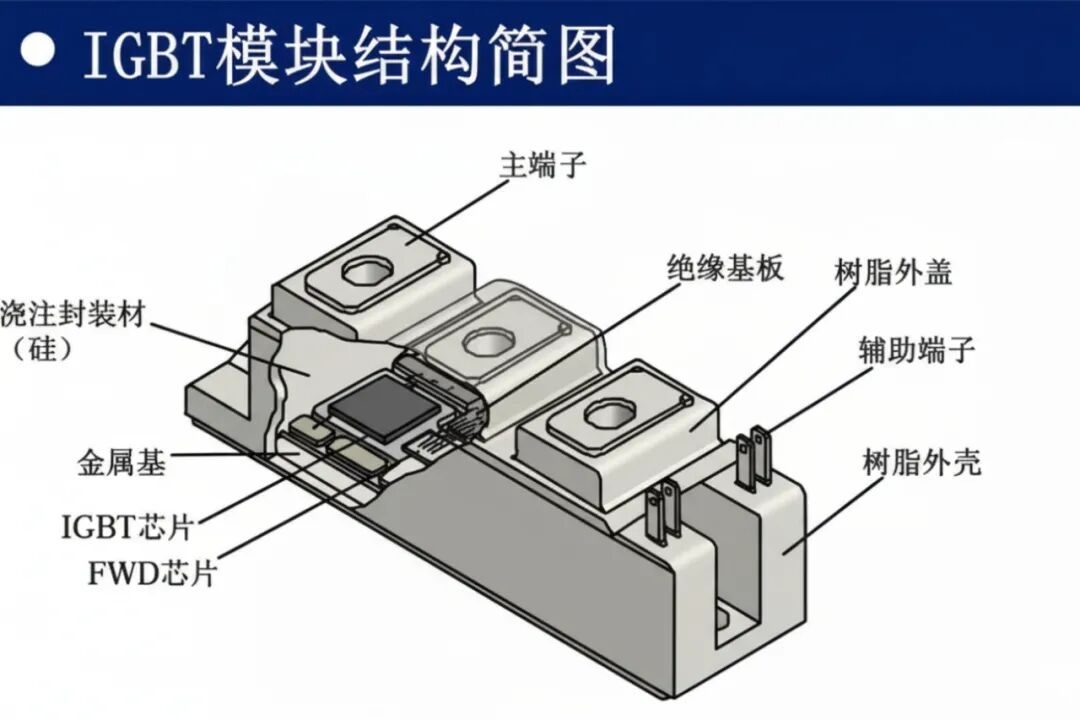

一个典型的IGBT模块结构如下图所示：

其主要组成部分和封装技术包括：

① 芯片（Die）：核心，即第七代微沟槽场截止型IGBT芯片和二极管芯片。

② DBC基板（Direct Bonded Copper）：覆盖在铜底板上的陶瓷片（常用AI2O3或AIN），上下两面覆铜。它起到电器绝缘和导热桥梁的关键作用。

③ 铜底板（Beseplate）：模块的机械支撑和主要散热通道。

④ 键合线（Bonding Wires）：通常为粗铝线，连接芯片电极与外部端子，承担大电流。键合技术和线材质量直接影响模块的寿命和可靠性。先进技术如铜线键合、超声键合和双面冷却（SLC）技术可以显著提升性能。

⑤ 端子（Terminals）：包括主电路端子（如直流输入+/-，交流输出U/V/W）和驱动控制端子（栅极）。

⑥ 外壳与硅凝胶：塑料外壳提供保护，内部的硅凝胶则用于防潮、绝缘、抑制放电和缓冲应力。

03

https://www.chiplinkstech.com/

03应用场景

IGBT模块是“电能高效利用”的核心载体，广泛应用于各个需要大功率转换与控制的场景，下面主要介绍商用炒菜机场景应用：

在商用炒菜机领域中，配备了IGBT模块的炒菜机能够实现高频、无极、精准的功率调节。对于炒菜机应用，如果是普通机械开关（继电器）：无法高频开关，反应慢，只能进行简单的通断，会导致温度剧烈波动，而且频繁开关容易烧蚀损坏；如果是普通MOSFET：虽然开关频率高，但在高压大电流场合下损耗巨大，容易过热烧毁。而IGBT模块天生为高压、大电流、高频开关的应用而设计。它能够轻松承受炒菜机的工作电压和电流，自身发热可控。使用IGBT模块，能帮助现代炒菜机实现质的飞跃。

在炒菜机中，IGBT模块主要可应用于两种加热方式的电源板上：

①电磁加热式炒菜机：其原理类似电磁炉，IGBT模块是电磁线圈的驱动核心，负责产生高频交变磁场，使锅体自身发热。这是最高效的方式。

②电阻加热式炒菜机：锅底是发热盘或发热管，IGBT模块作为发热盘的功率控制开关，通过调节其通电时间来控温。

总而言之，IGBT模块能在炒菜机中扮演“智能火力控制系统”的核心角色，能帮助其实现精准的“炒、焖、蒸、煮”等复杂烹饪火候。

其他应用场景：

① 工业控制：如变频器、伺服驱动器

② 新能源汽车：如电控系统（主驱动逆变器）、直流变换器（DC-DC）等。

③ 可再生能源发电：如光伏逆变器、风力发电交流器等。

④智能家电：如变频空调、变频冰箱、变频洗衣机等。

04实际产品介绍

下面以金兰功率半导体几款产品为实例进行介绍：

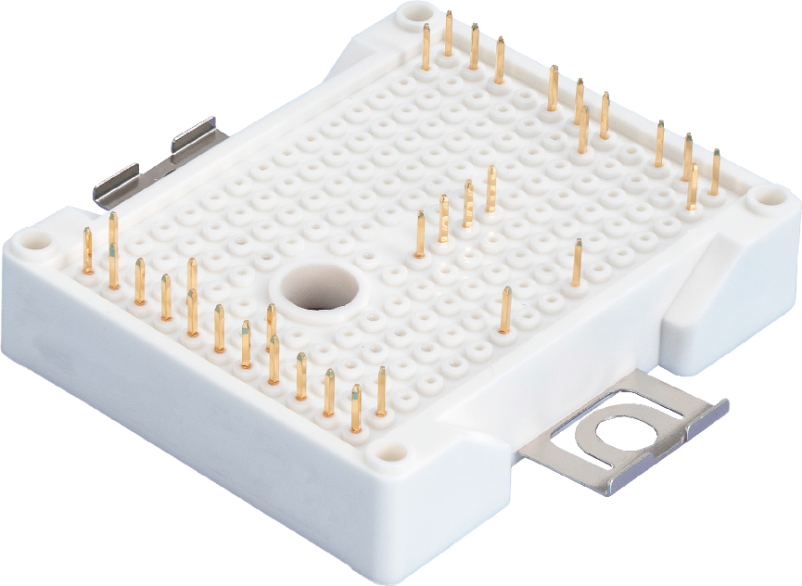

JL3I200V65RE2PN：此款IGBT模块为650V/200A INPC三电平逆变模块，采用沟槽栅场终止技术IGBT7芯片，带热敏电阻（NTC）和可选PressFIT压接针脚技术。

其产品特点为：

其具备出色的模块效率，能显著提高功率密度和系统效率，紧凑型的设计，使系统成本更具优势。此款IGBT模块推荐用于有源电力滤波器（Active Power Filter，简称APF）及其他三电平应用。APF可广泛应用于工业、商业和机关团体的配电网中，如：电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场港口的供电系统、医疗机构等。

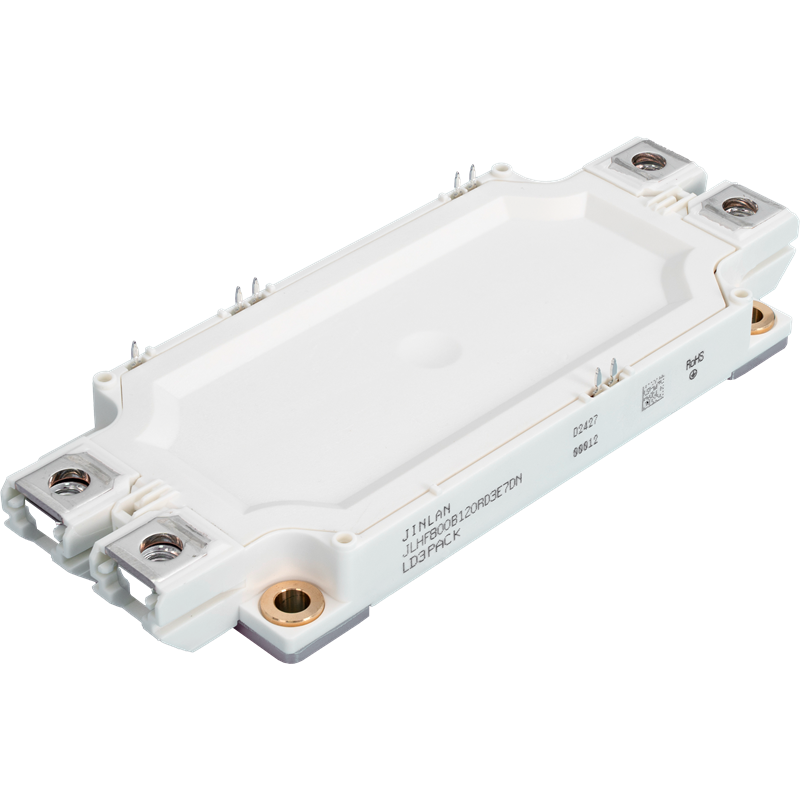

JLHF800B120RD3E7DN：该款产品是金兰LD3封装模块中的一个典型产品，该产品为半桥拓扑，并内置热敏电阻（NTC）。该产品采用AMB（Si3N4）陶瓷基板，具有较高的热导率、更好的可靠性；芯片采用第七代IGBT，实现了更高的功率密度和更低的功率损耗。该产品可广泛应用于储能、光伏逆变、工业变频、电动汽车等领域。

其产品特点为：

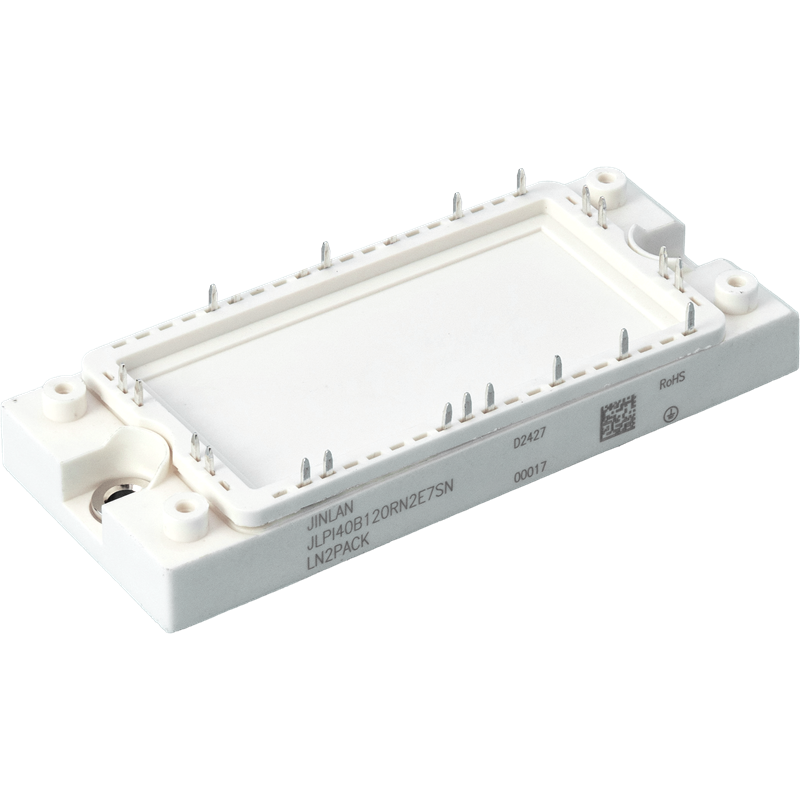

JLFF100B65RN2E7SN：该产品是金兰推出的一款LN2封装IGBT模块，集成NCE第7代沟槽/场截止型IGBT、发射极控制二极管（Emitter Controlled Diode）及NTC温度传感器，主打高可靠性与高效能，适用于中高压功率转换场景。

其产品特点为：

该产品根据特性，可适用于需要中高压、高可靠功率控制的场景，包括：电机驱动领域：工业电机、伺服电机的变频驱动系统；新能源相关领域：光伏逆变器、储能变流器；工业电源领域：隔离式DC-DC/AC-DC电源、UPS（不间断电源）；其他领域：大功率变频器、焊接设备等功率转换设备；等等。

0

05结语

域发挥

IGBT模块是现代电控系统的“肌肉和骨骼”，它承上启下：连接了微小的控制信号（信号端）和强大的动力执行（能源端），将微小的控制信号转化为强大的电力驱动；它高效节能：其自身的损耗远低于传统的机械开关或旧式功率器件，极大地提高了能源利用效率；它精准控制：实现了对电能的形式、频率、电压的精准控制，从而实现了设备的智能化运行。简单来说，凡是需要高效处理、转换和控制大功率电能的地方，几乎都离不开IBGT模块。

未来，IGBT 模块将向“更低损耗（如宽禁带半导体结合）、更高集成度（集成驱动与保护电路）、更优成本”方向发展，进一步巩固其在功率电子领域的核心地位。
