开疆智能Profinet转Modbus网关连接英盛分析仪配置案例

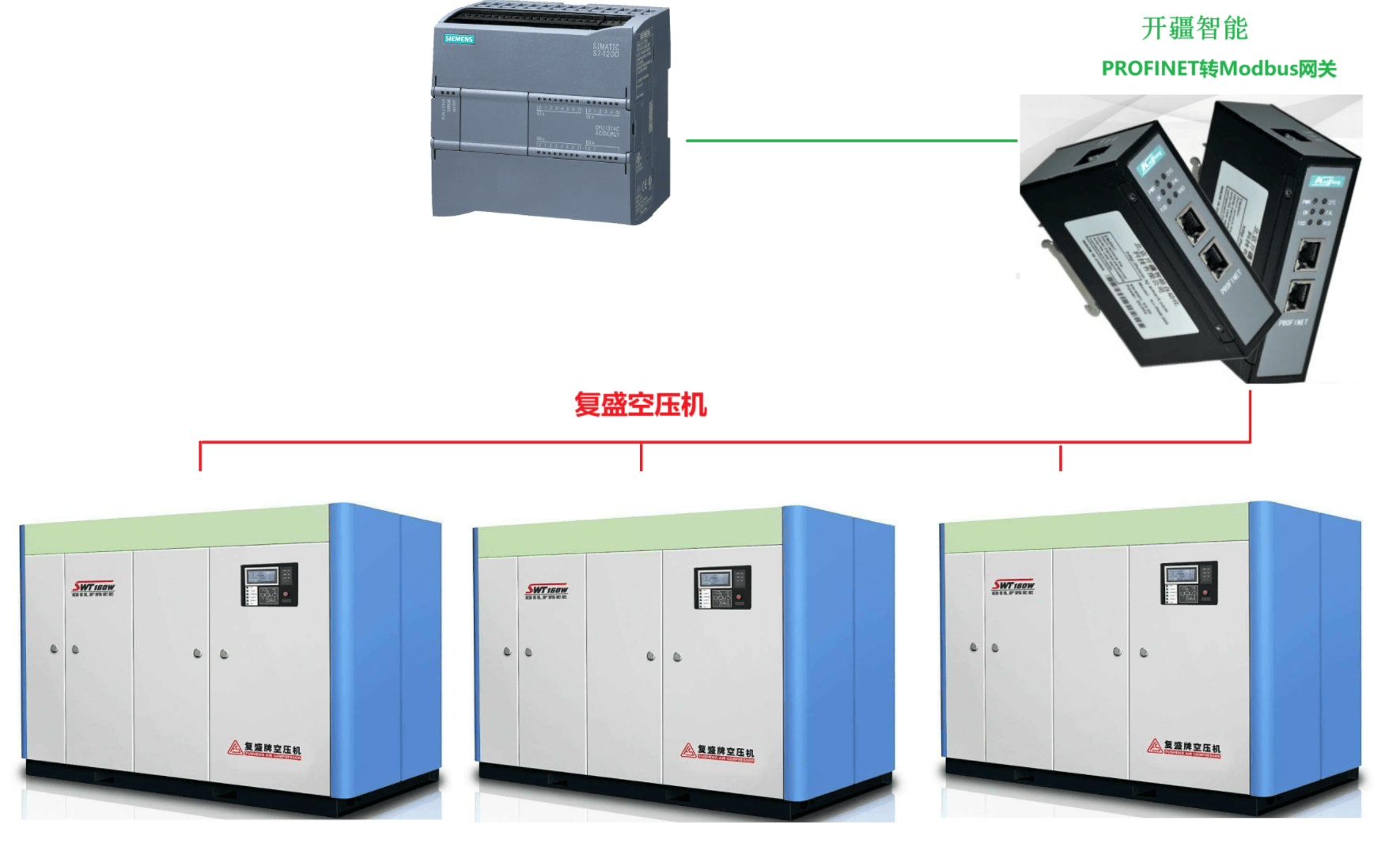

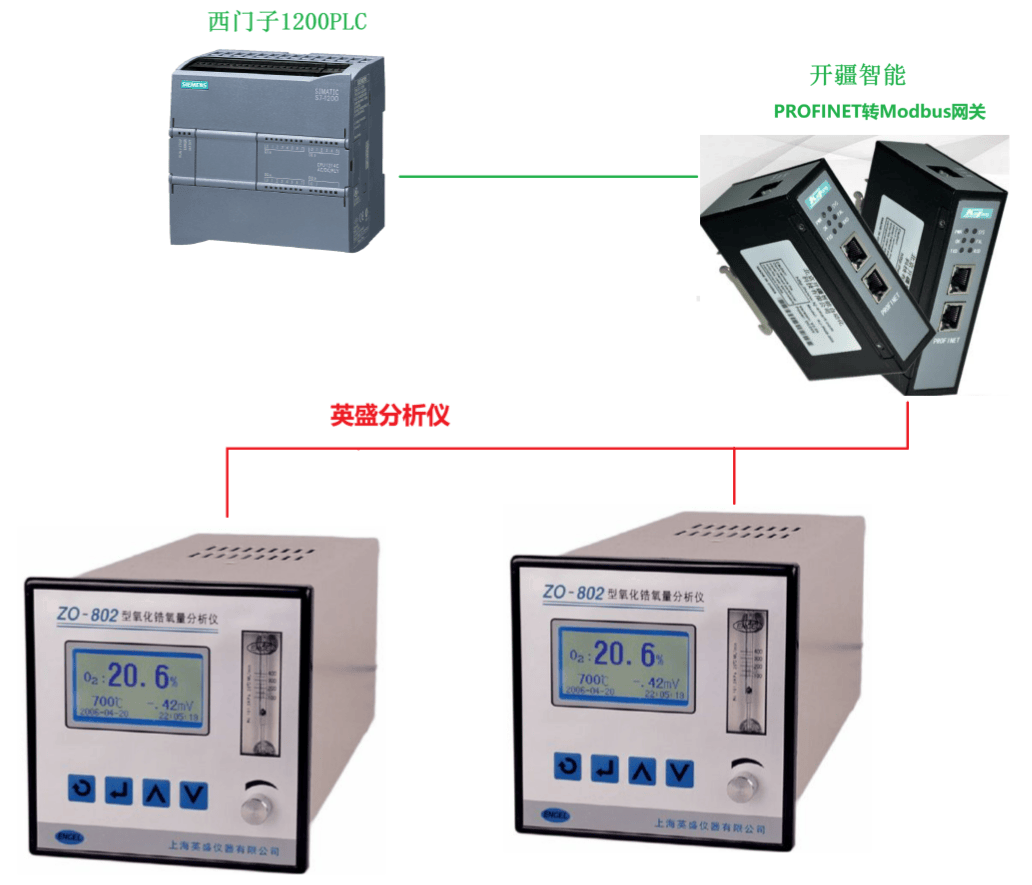

本案例是西门子PLC通过Profinet转Modbus网关采集分析仪数据。
配置过程：
PLC配置

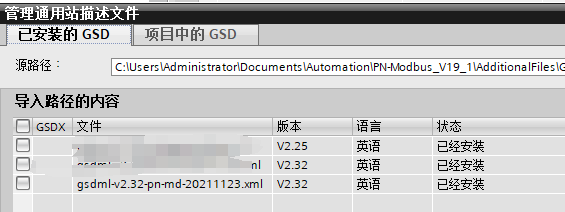

打开PLC组态软件，导入网关GSD文件。

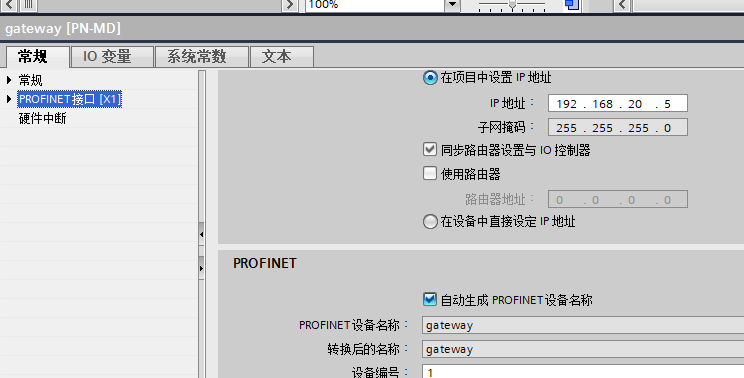

添加网关模块，设置设备名称及IP地址

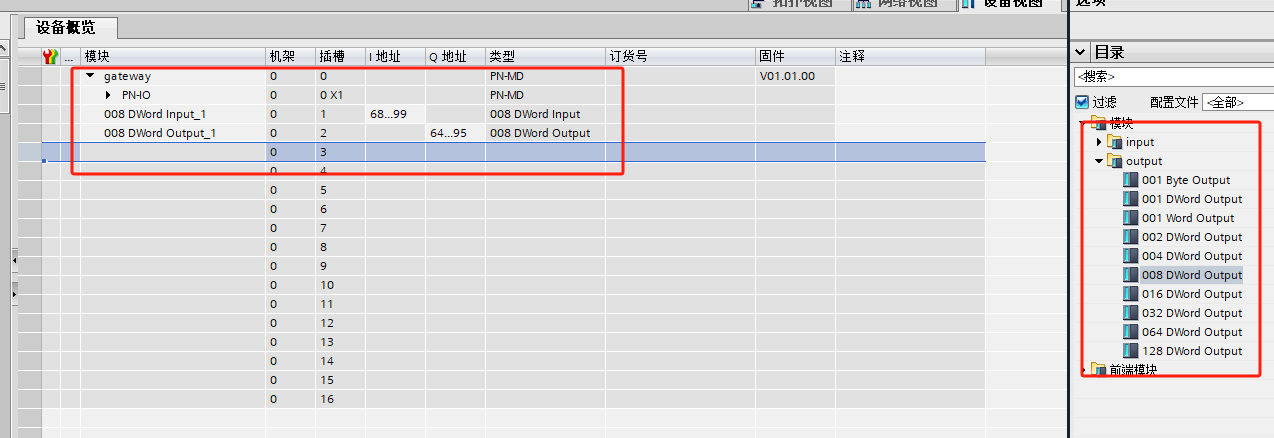

最后设置Profinet一侧的输入输出长度与地址
确认无误后将组态下载进入PLC，开始配置网关参数。
网关配置：
首先打开网关配置软件“Gateway Configuration Studio”

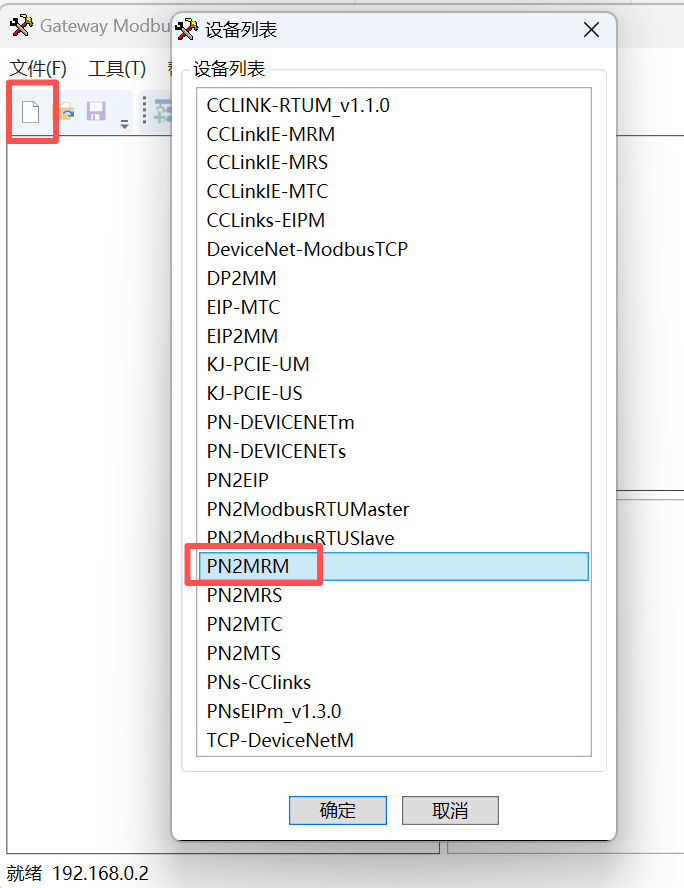

新建项目选择PN2MRM

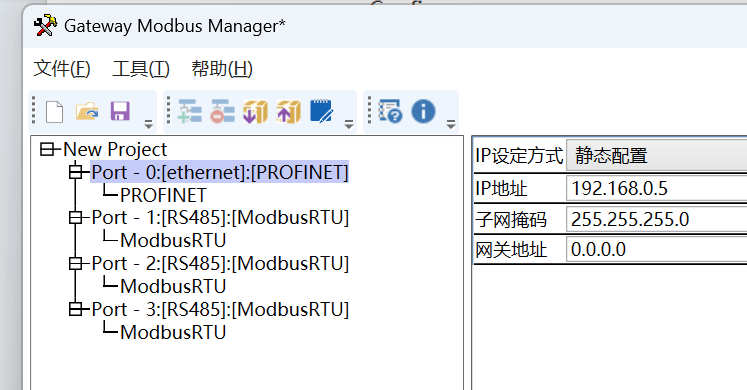

先设置网关Profinet参数（设备名称以及IP地址，最新版本已改为PLC组态软件进行分配）

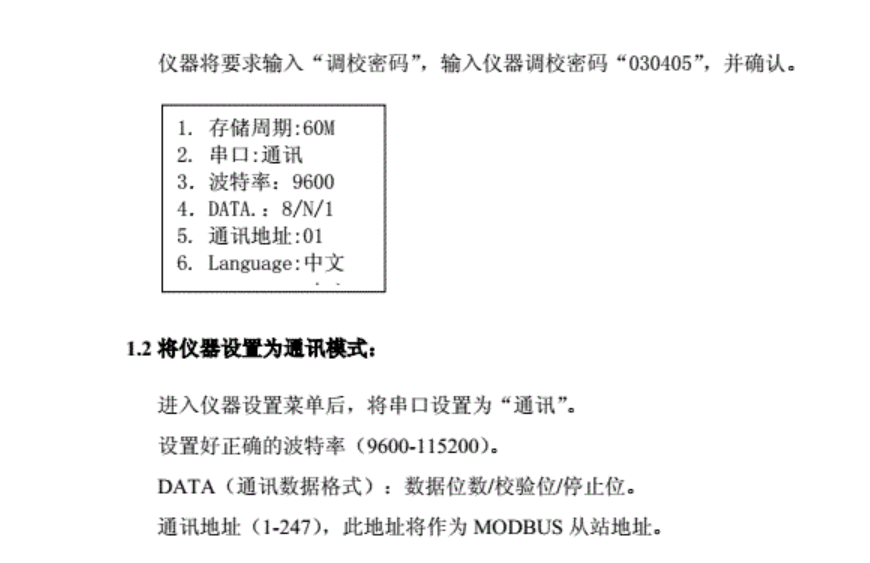

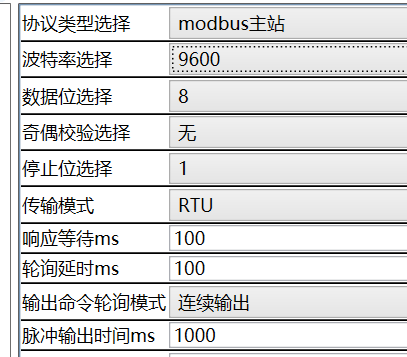

设置网关的Modbus参数，如波特率，奇偶校验等参数，以及命令的延时与等待时间。与从站保持一致

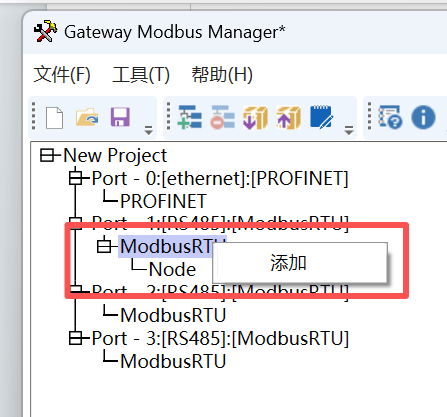

右键选择添加Node添加从站地址，与从站设置保持一致。

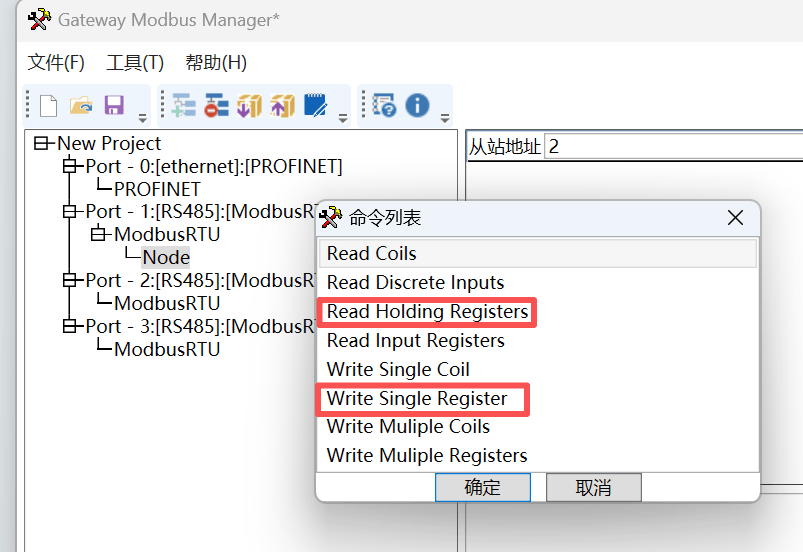

添加功能码，具体可根据空压机从站要求进行选择。

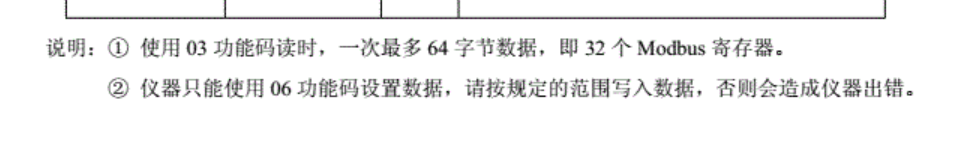

从手册可知，空压机支持03/06两个功能码，03位读保持寄存器，06为写单寄存器

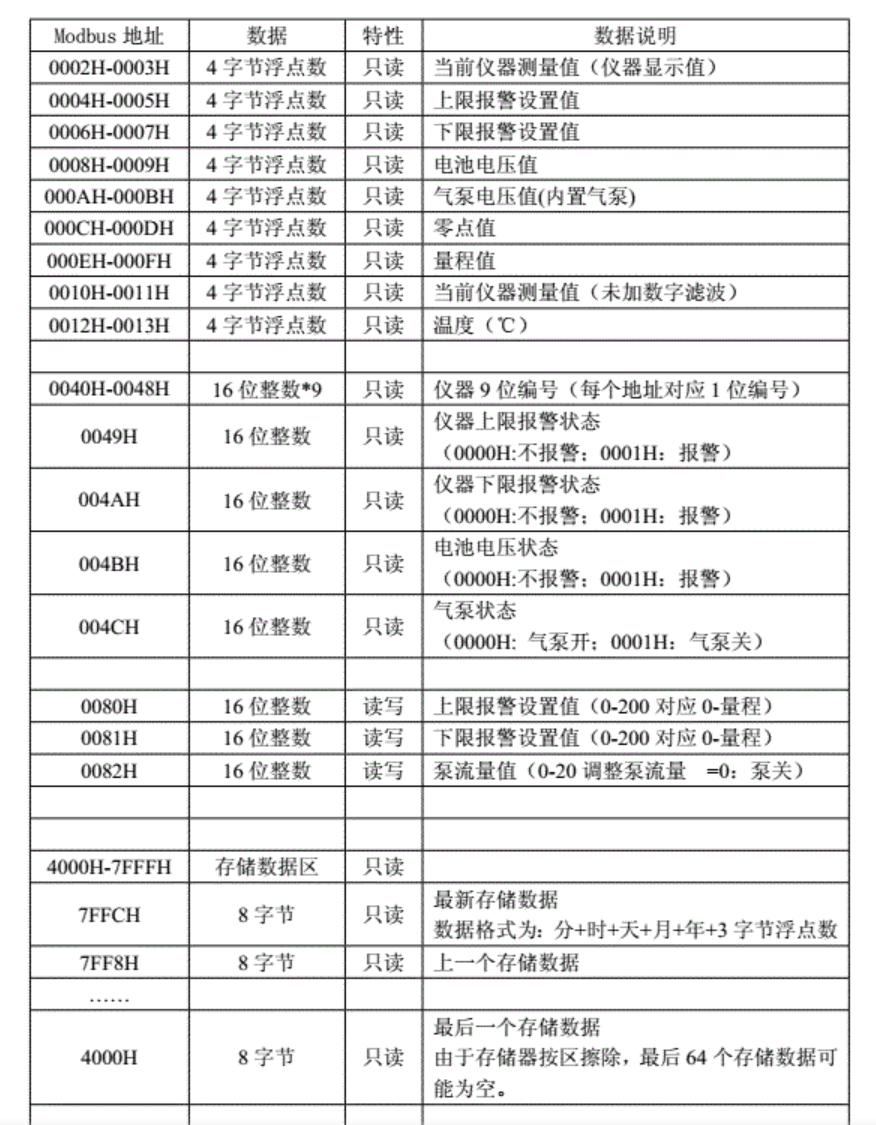

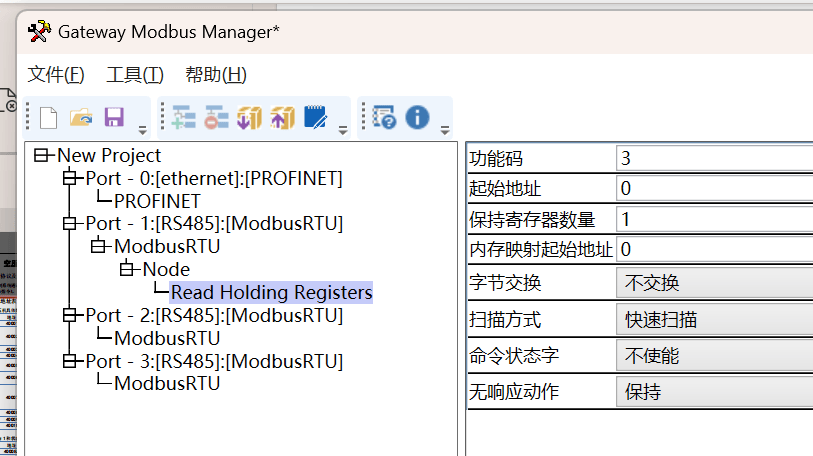

填写需要读取的寄存器地址以及数量
手册中寄存器地址为16进制，需换算成10进制写入到网关配置中
注意，如果像读取多个寄存器数据需要保持寄存器地址连续。
配置完成后下载进入网关，等待指示灯正常亮起后即可使用。
