Texas Instruments SN74LXCH1T45单位双电源收费发起是一款非反相双向电压电平转换器件，具有总线保持电路。I/O引脚A和控制引脚 (DIR) 以VCCA逻辑电平为基准，I/O引脚B以VCCB逻辑电平为基准。A引脚可接受1.1V至5.5V I/O电压，B端口可接受1.1V至5.5V I/O电压。Texas Instruments SN74LXCH1T45的高DIR允许数据从A传输到B，低DIR允许数据从B传输到A。

数据手册：*附件：Texas Instruments SN74LXCH1T45单位双电源收发器数据手册.pdf

特性

• 完全可配置的双轨设计，允许每个端口在1.1V至5.5V电压范围内工作
• 稳健、无干扰电源排序
• 支持3.3V至5.0V，速率高达420Mbps
• 数据输入的总线保持无需外部上拉和下拉电阻器
• 施密特触发器控制输入支持慢速或嘈杂输入
• 控制输入具有集成静态下拉电阻器，支持浮动控制输入
• 高驱动强度（5V时高达32mA）
• 低功耗
  • 最大3?A (25°C)
  • 6?A最大值（-40°C至+125°C）
• VCC隔离和VCC断开功能
• 如果任一VCC电源<100mV，则所有I/O变为高阻抗
• Ioff-float支持VCC断开操作
• Ioff支持局部关断模式运行
• 兼容LVC系列电平转换器
• 控制逻辑 (DIR) 以VCCA为基准
• 工作温度范围：–40°C至+125°C
• 闭锁性能超过100mA，符合JESD 78 II类标准
• 静电放电保护超出JESD 22标准
  • 人体模型：4000V
  • 1000V充电器件模型

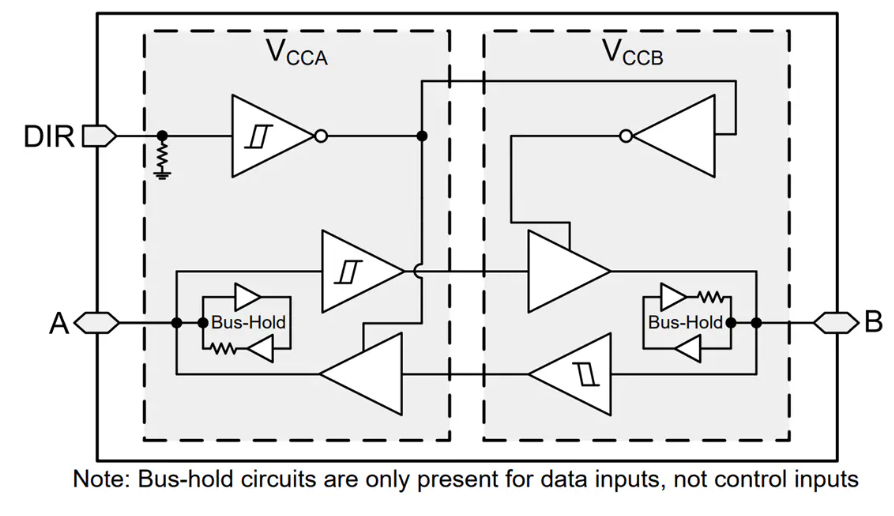

功能框图

SN74LXCH1T45单位双电源收发器技术解析与应用指南

一、产品概述

SN74LXCH1T45是德州仪器(TI)推出的一款高性能单比特双电源总线收发器，专为需要电压转换的应用场景设计。该器件采用先进的CMOS工艺，具有以下突出特性：

?核心特性?：

• ?宽电压工作范围?：支持1.1V至5.5V的双电源电压配置
• ?高速传输?：最高支持420Mbps数据传输速率(3.3V转5V时)
• ?总线保持功能?：内置总线保持电路，省去外部上下拉电阻
• ?低功耗设计?：静态电流仅3μA(25℃)
• ?高驱动能力?：最高32mA驱动电流(5V时)
• ?小型封装?：提供SC70(DCK)、SON(DRY)和X2SON(DTG)三种超小型封装

二、关键功能详解

2.1 电压转换功能

SN74LXCH1T45采用?全配置双电源架构?，允许A端口(参考VCCA)和B端口(参考VCCB)工作在1.1V至5.5V之间的任何电压组合。典型应用场景包括：

• 1.2V ? 3.3V转换
• 1.8V ? 5V转换
• 3.3V ? 5V转换

2.2 总线保持电路

器件在数据输入引脚(A和B)集成了?总线保持电路?，可防止输入悬空时产生不确定状态。该功能：

• 消除对外部上拉/下拉电阻的需求
• 保持最后有效的逻辑状态
• 在部分掉电模式下仍保持有效

2.3 电源管理特性

• ?VCC隔离与断开?：当任一电源低于100mV时，所有I/O自动进入高阻态
• ? 部分掉电模式(Ioff) ?：支持0.5μA最大漏电流
• ?无毛刺电源时序?：支持任意顺序的电源上电/掉电

三、电气特性分析

3.1 绝对最大额定值

3.2 传输延迟特性

以VCCA=3.3V为例，典型传输延迟：
