SEMTECH 芯片LR1121方案应用 ：Arduino烧写指南及demo板应用

SEMTECH LR1121芯片概览

SEMTECH LR1121是一款高度集成的超低功耗、长距离射频收发器，专为全球范围内的物联网应用而设计。它支持多种无线电调制技术和频段，使其成为构建灵活、可靠的无线通信解决方案的理想选择。

核心技术特性

?多频段支持: LR1121支持Sub-GHz（150-960MHz）、2.4GHz ISM频段，以及卫星S频段（1.9-2.1GHz）和L频段（1.525-1.660GHz），实现了多场景范围内的无缝连接。

?多调制技术: 支持LoRa?（长距离扩频）和(G)FSK（高斯频移键控）调制，并引入了LR-FHSS（长距离跳频扩频）技术，增强了抗干扰能力和网络容量。?超低功耗: 深度休眠模式下电流消耗低至1.5μA，接收模式下电流消耗约5.7mA起，有效延长了电池供电设备的续航时间。

?高灵敏度: 在Sub-GHz频段，LoRa模式下灵敏度可达-144dBm，确保了在恶劣环境下的可靠通信。

?高输出功率: Sub-GHz频段最高支持+22dBm的输出功率，2.4GHz频段最高支持+13dBm，有效扩展了通信距离。?集成加密引擎: 内置AES-128硬件加密引擎，为数据传输提供强大的安全保障，并支持LoRaWAN?协议定义的密钥管理。

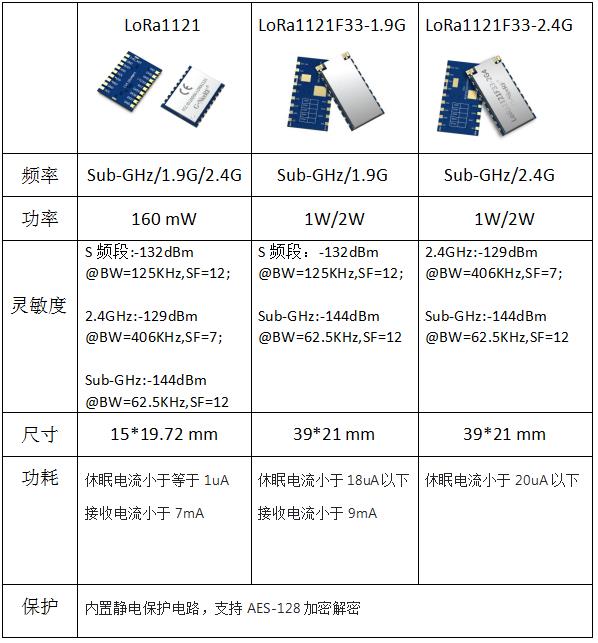

目前，这一系列产品共有三种规格。如下表：

LR112XArduino开发指南

本文重点介绍一下LR1120/LR1121模块的Arduino开发及我司LR1121 DEMO 板使用方法。

所需硬件清单：

ESP32-PICO开发板*2

LoRa1120或LoRa1121模块*2

杜邦线若干、USB线*2

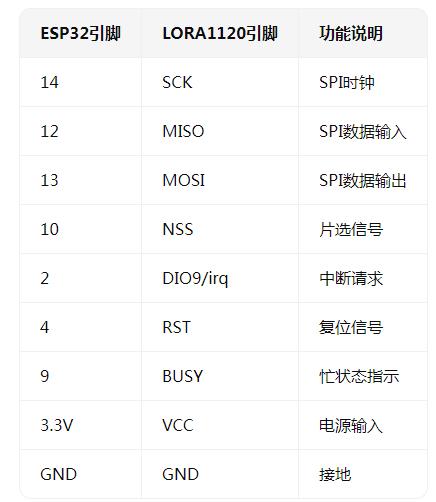

连接方式

（需注意此连接方式是ESP32与LoRa1120为例，若不是ESP32开发板请按照自己定义的引脚连接模块）

安装Arduino IDE

1.操作：访问Arduino官网下载安装包

https://github.com/jgromes/RadioLib

2.添加ESP32支持包（关键步骤）

操作：

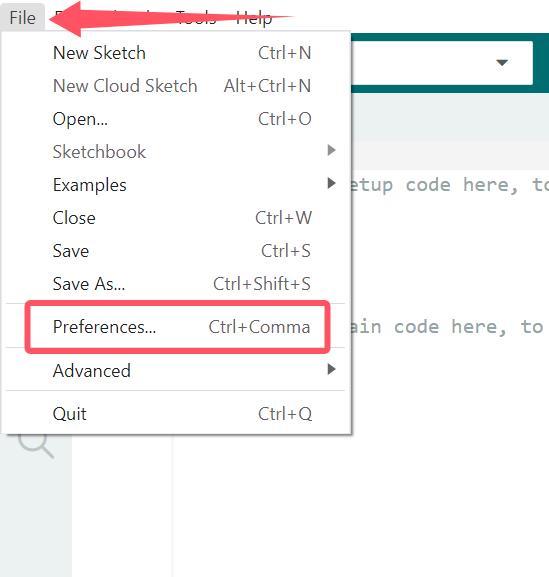

打开Arduino IDE，进入File > Preferences

在“Additional Board Manager URLs”中粘贴以下地址

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

https://www.arduino.cn/package_esp32_index.json

返回主界面，点击Tools > Board > Boards Manager，搜索ESP32，安装第二个选项（带Espressif标志的版本）

操作提示：安装时选择下载量较高的版本（通常为第二个）

3.安装RadioLib库

操作：

点击Tools > Manage Libraries

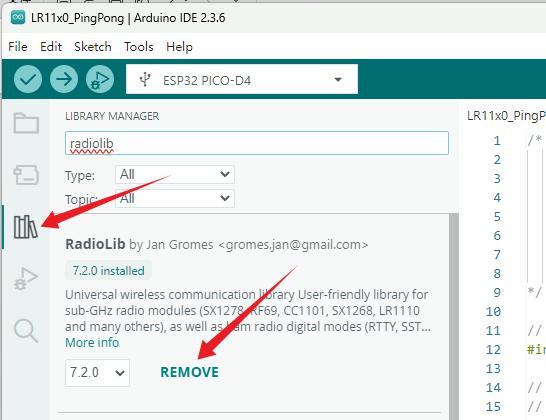

搜索RadioLib，安装第一个结果（左侧栏第三个搜索RadioLib）

验证点：安装后检查Examples > RadioLib目录下是否出现LR11x0_Ping_Pong例程

4.软件修改

在LoRa112X模块的Arduino烧录流程中，“软件修改”是微课适配硬件连接与协议配置，确保代码与实际硬件匹配。

打开 LR11x0_Ping Pong 例程

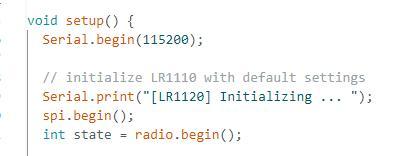

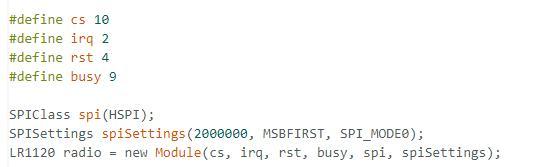

配置 SPI

5.烧写示例程序

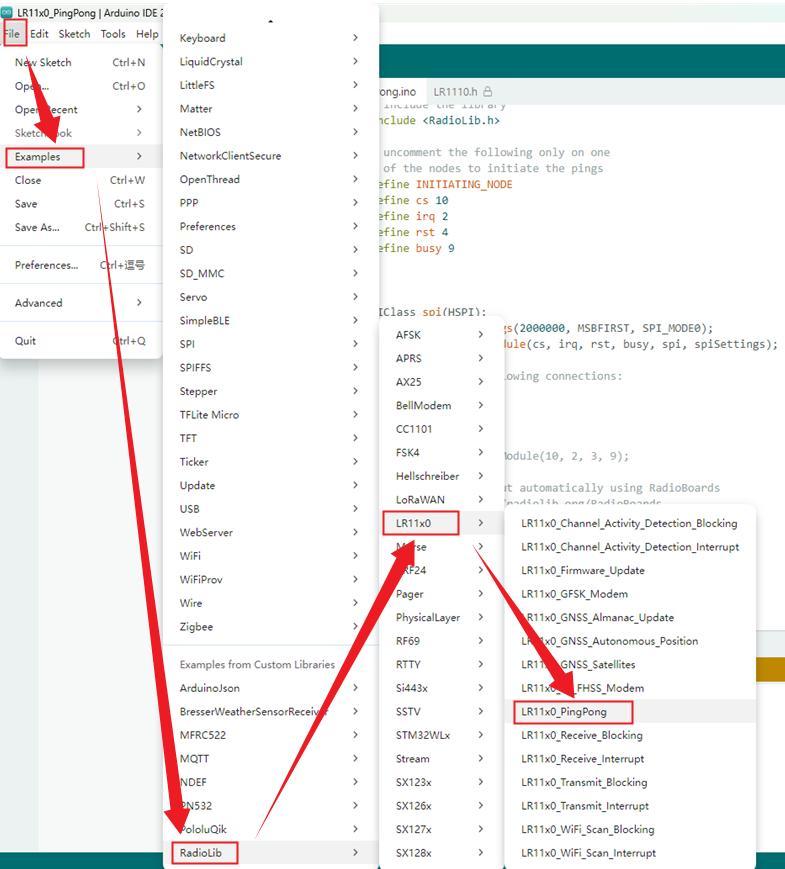

打开例程：File > Examples > RadioLib > LR11x0 > LR11x0_Ping_Pong

确保代码中的SPI引脚定义与硬件连接一致（参考上述引脚表）

点击Upload按钮烧写程序。

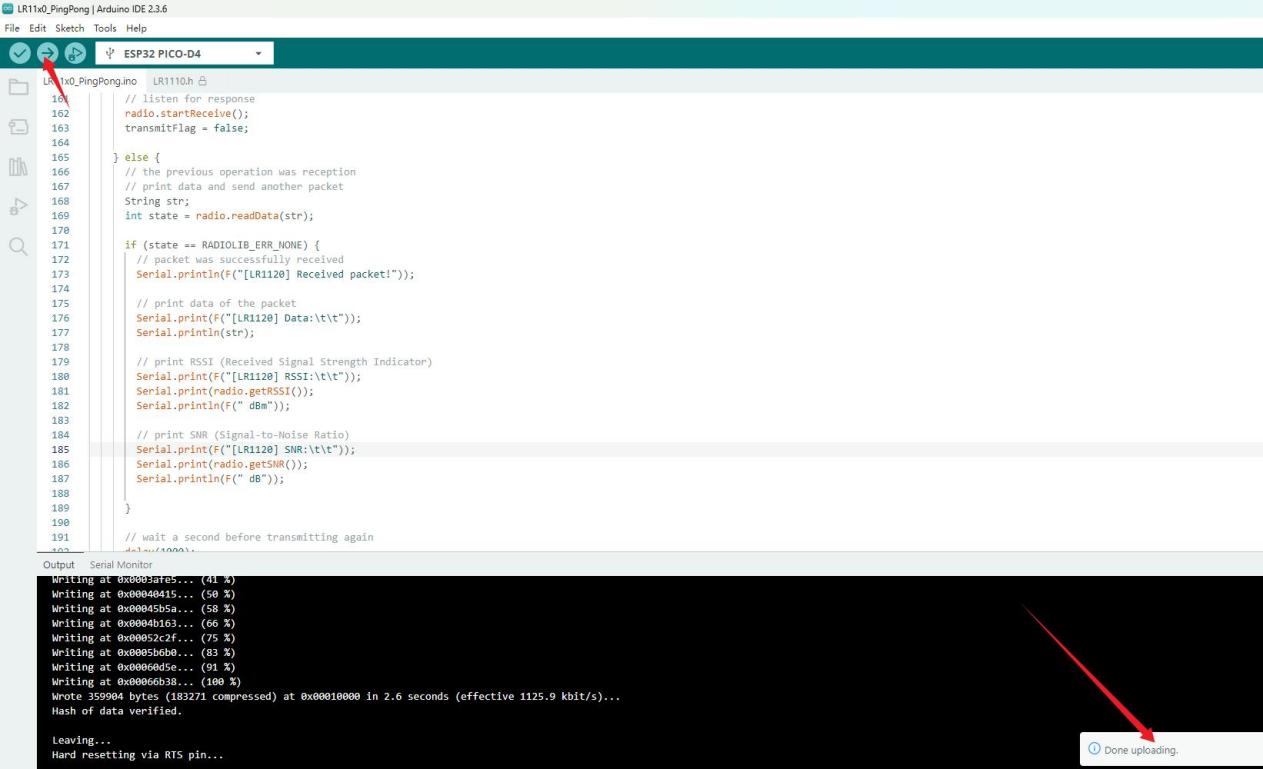

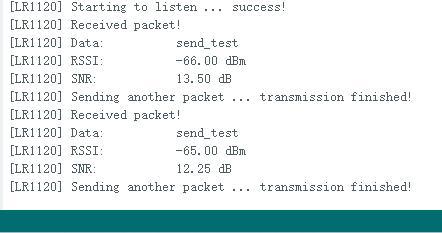

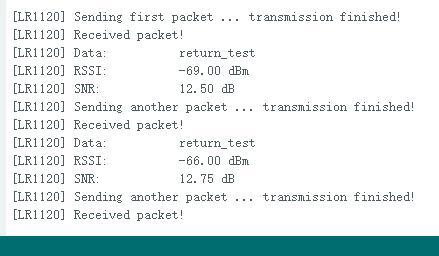

打开串口监视器（Ctrl+Shift+M），设置波特率为115200，观察通信测试结果

故障排查：若上传失败，检查端口选择（Tools > Port）及模块供电

LR1121芯片模块 DEMO板介绍及使用

用于LR1121 DEMO板实现LoRa模式下的双向通信（主从模式）、休眠控制及发射/接收性能测试，支持以下功能：

双向通信：Master模式发送数据，Slave模式接收并回复，验证链路可靠性。

功率测试：通过TxTest功能测量不同频段下的发射功率与电流消耗。

灵敏度测试：通过RxTest功能评估接收灵敏度（需配合频谱仪或信道模拟器）。

硬件组成

核心模块插座：可插拔放入我司的上述两款2W输出功率的LR1121 前端模块（LoRa1121F33-1.9G/LoRa1121F33-2.4G），集成Sub-GHz与1.9G/2.4GHz双频段射频电路。

控制接口：SPI接口（SCK、NSS、MOSI、MISO）用于配置模块参数，IRQ引脚实现状态反馈。

天线接口：Sub-G（433/868/915MHz）和1.9G/2.4G天线接口，支持50Ω阻抗匹配。

电源管理：支持3.05~5.5V宽电压输入，内部LDO稳压电路降低供电噪声。

按键与界面操作

按键功能：

SET键：短按进入下一级菜单，长按返回上一级。

UP/DOWN键：调整参数值（如频段、功率、带宽）。

LCD界面：

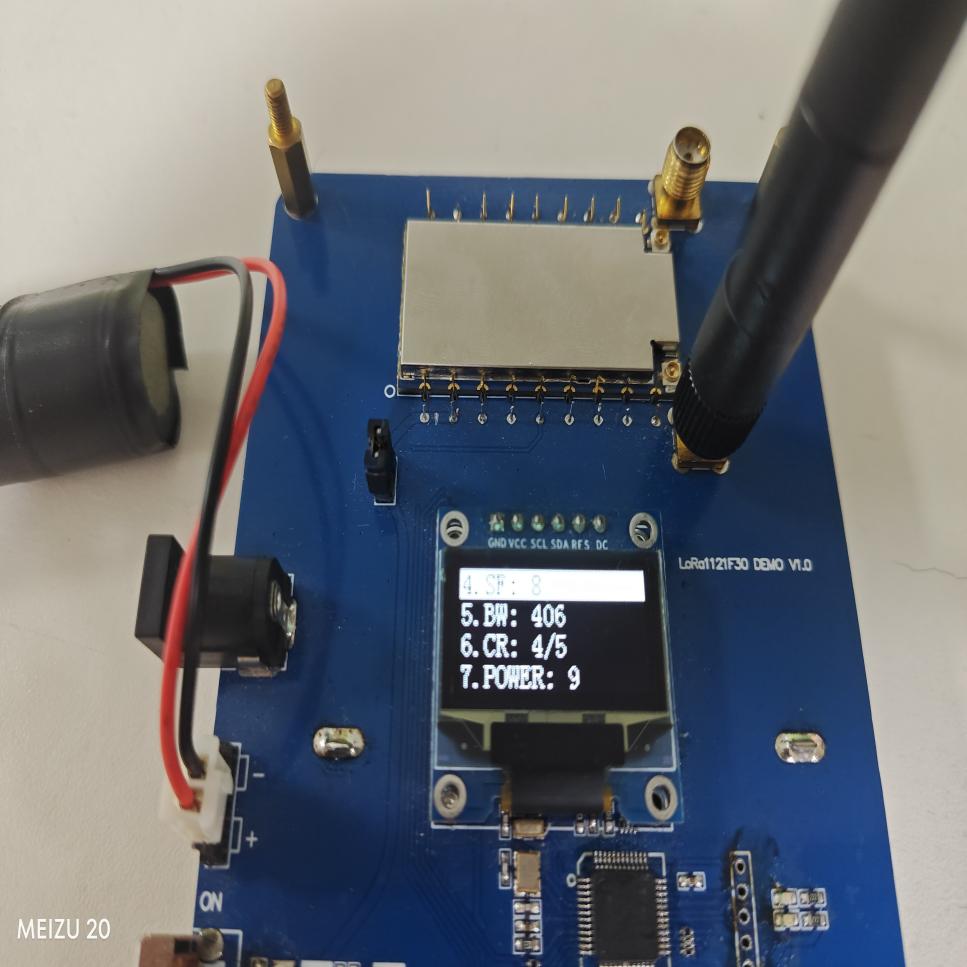

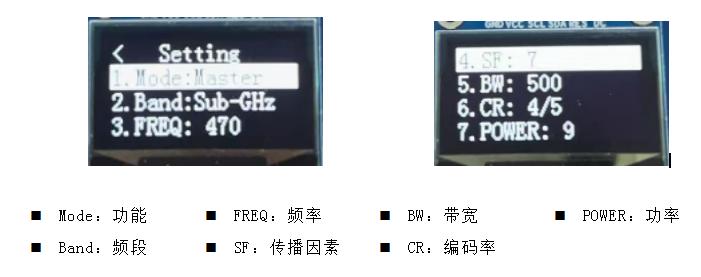

Setting界面：配置通信参数（Mode、Band、FREQ、SF、BW、CR、POWER）。

通信测试界面：显示Tx_cnt（发射计数）和Rx_cnt（接收计数），红色/蓝色指示灯分别提示发射/接收成功。

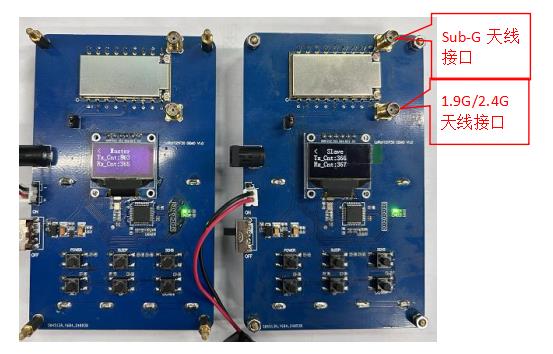

LR1121 DEMO板使用方法

硬件连接

将DEMO板通过USB或外部电源供电（电压3.05~5.5V）

连接Sub-G或2.4G天线至对应接口（ANT_Sub-G或ANT_2G4）

若需测试灵敏度，通过SMA转接线连接频谱仪或信道模拟器至天线接口

参数配置

步骤1：拨动电源开关启动DEMO板，LCD显示Setting界面。

步骤2：使用UP/DOWN键选择参数，将FREQ、SF、BW、CR设置成一样（当光标处于要修改的参数行时，短按SET键光标开始闪烁）。

步骤3：短按SET键保存参数，长按SET键进入Mode参数对应的测试功能。短按SET键返回Setting界面。

通讯测试

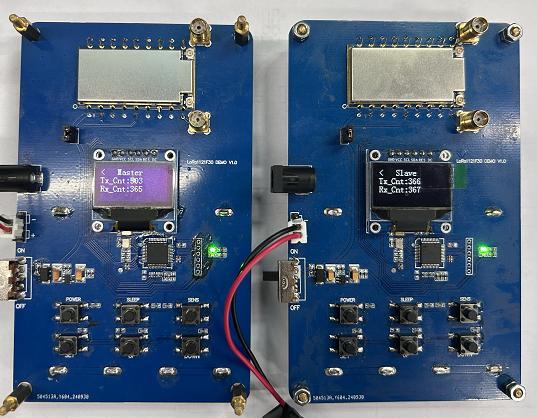

准备两块LoRa1121F33的演示板，一个选择Master模式作为通讯主机，一个选择Slave模式作为通讯从机。（将LoRa通讯参数：FREQ、SF、BW、CR设置成一样，否则无法通讯）。

LoRa通讯界面的屏幕上显示：Tx_cnt和Rx_cnt的数字不断增加（红色指示灯代表发射成功一次，蓝色指示灯代表接收成功一次）。

功率等级对照表及注意事项

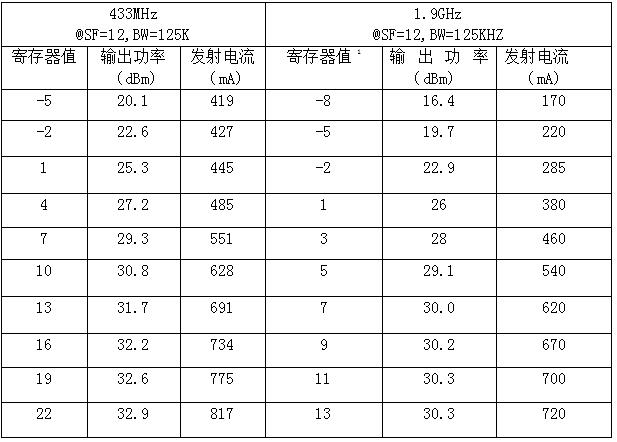

LoRa1121F33-1.9G功率等级对照表（433MHz&1.9GHz)

注意：1.9G的TxPower最好不要设到超过7，这样效率最高，如果功率设到最大，长时间不间断发射，会有可能损坏功放。

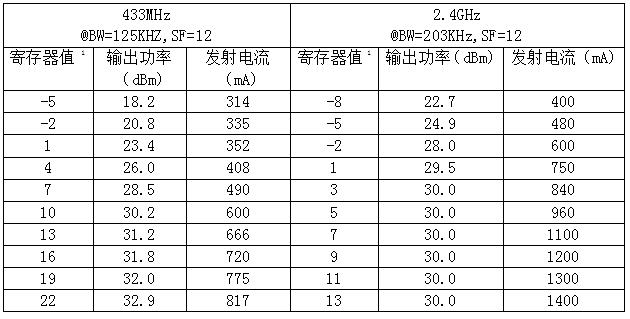

LoRa1121F33-2.4G功率等级对照表（433MHz & 2.4GHz)

注意：2.4G的TxPower最好不要设到超过5,这样效率最高，如果功率设到最大，长时间不间断发射，会有可能损坏功放。

LoRa1121F33-2.4G功率等级对照表

以上就是关于思为无线以SEMTECH的LR1121 芯片研发的LoRa1121产品为例说明关于Arduino烧录 说明及 LR 1121 芯片DEMO应用板使用说明。
