Texas Instruments AFE4432模拟前端 (AFE) 用于光学生物传感应用，例如心率监测 (HRM) 和血氧饱和度 (SpO 2 ) 测量。该器件支持多达四个开关可发光二极管 (LED) 和多达三个光电二极管。该AFE具有两个LED驱动器，每个驱动器均具有8位电流控制功能。Texas Instruments AFE4432具有宽动态范围的发射和接收电路，有助于感测超小信号电平。最多可定义12个信号相位集，每个相位集由LED和环境相位组合组成。接收器输入端的低噪声失调DAC可自动控制，从而消除环境光和LED光产生的直流。在各相位中，PD所产生的电流先经TIA转换为电压，再滤波，然后使用通用ADC进行数字化。ADC编码可存储到160采样先入先出 (FIFO) 存储块。FIFO可通过SPI或I^2^C接口读出。

数据手册：*附件：Texas Instruments AFE4432集成模拟前端 (AFE)数据手册.pdf

特性

支持多达12个相位集的信号采集
支持多达4个LED和3个PD
在每个相位内均可实现灵活的LED和PD分配
以不同数据速率同时从不同传感器采集信号
精确、连续的PPG监测
- 可穿戴设备连续监测心率的低电流，其典型值为：15?A（接收器）
- 0.5-10Hz频段下的峰值系统SNR为115dB ，可实现高精度SpO2测量
发射器
- 8位可编程LED电流，在25mA至250mA范围内可调
- 为两个并联LED供电的模式，独立的每相电流控制
- 可编程的每相LED导通时间
- 同时支持4个LED，用于SpO 2 、多波长HRM
接收器
- 支持3个时间多路复用PD输入
- 两个并行接收器（两组TIA/滤波器）
- 每个TIA输入处独立环境偏移减法DAC，具有8位每相控制，范围可调至255?A
- 每个TIA输入端具有单独的LED失调电压消减DAC，各相控制均为9位，范围为64?A
- ADC输出端的数字环境消减
- 具有可编程带宽的噪声过滤功能
- 跨阻抗增益：3.7KΩ至1MΩ
支持外部时钟或内部振荡器
可选择以与系统时钟同步的方式获取数据
从环境、LED自动取消直流
FIFO，160采样深度
SPI?接口/I^2^C接口
1.9mm × 1.8mm DSBGA，0.35mm脚距
电源
- Rx：1.7V至1.9V
- Tx：3V至5.5V

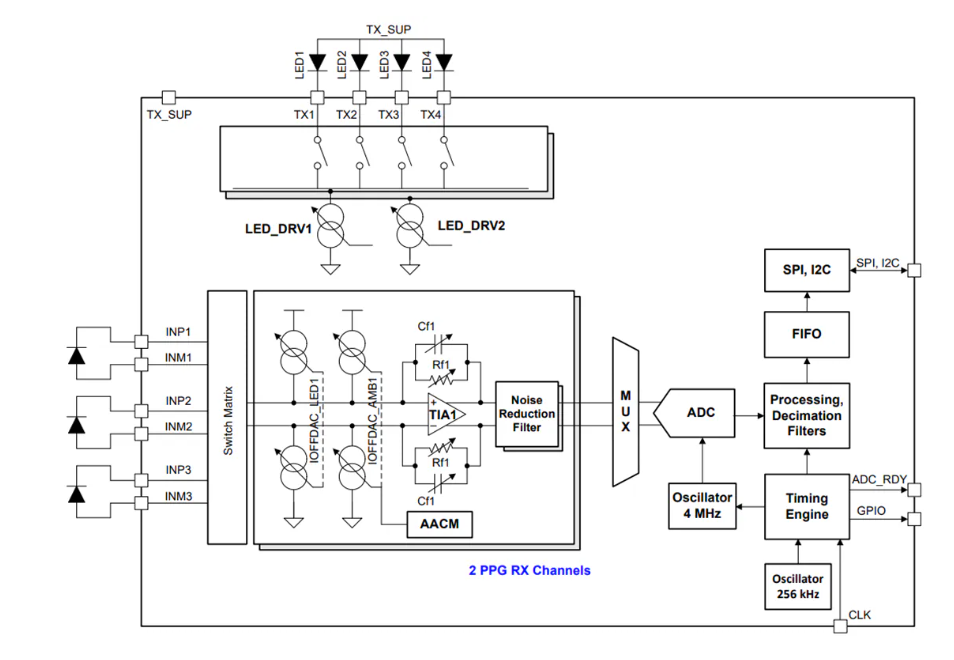

框图

基于AFE4432的光学生物传感技术解析与应用?

?引言?
德州仪器（TI）的AFE4432是一款专为光学生物传感设计的超小型集成模拟前端（AFE），适用于穿戴式设备和健康监测领域。其高集成度与低功耗特性，使其成为心率监测（HRM）和血氧饱和度（SpO2）测量的理想解决方案。本文将从技术特性、工作原理及应用场景三方面展开分析。

?一、核心特性与性能优势?

?多通道灵活配置?
- 支持?4路LED驱动?和?3路光电二极管（PD）输入?，可灵活分配各相位组的LED与PD组合。
- 12组相位设定能力，满足多波长HRM和SpO2测量的动态需求。
?高精度信号处理?
- ?超低功耗接收器?：典型值12μA，适合穿戴设备持续心率监测。
- ? 115dB系统信噪比（SNR） ?（0.5-10Hz频段），保障SpO2测量的高准确性。
- 可编程LED驱动电流（25mA~250mA）及独立相位控制，适配不同传感器需求。
?集成化设计?
- 内置?160样本深度的FIFO?，支持SPI/I2C接口数据读取。
- 1.9mm×1.8mm DSBGA封装，极小尺寸适合空间受限场景。

?二、工作原理详解?

AFE4432通过以下流程实现生物信号采集：

?发射端?：
- 可编程LED驱动电流激发不同波长的光源（如红光/红外光）。
- 支持多LED并行工作，通过时序控制消除环境光干扰。
?接收端?：
- PD接收反射光信号，经跨阻放大器（TIA）转换为电压信号。
- 内置?环境光抵消DAC?（8位控制）和?LED偏移补偿DAC?（9位控制），有效消除直流分量。
- 数字滤波后通过24位ADC量化，数据存储至FIFO供外部MCU处理。
?时序同步?：
- 支持外部时钟或内部振荡器（4MHz/256kHz），确保多传感器数据同步采集。
