?TPS54372-Q1 汽车级同步降压PWM转换器数据手册摘要

作为SWIFT?系列DC/DC稳压器的一员，TPS54372低输入电压高输出电流同步降压PWM转换器集成了所有必需的有源元件。在具有上述功能的基板上包括一个真正的高性能电压误差放大器，可在瞬态条件下实现最佳性能，并灵活选择输出滤波器 L 和 C 组件;欠压锁定电路，用于防止启动，直到输入电压达到 3 V;内部和外部设置的慢启动电路，以限制浪涌电流;以及指示有效作条件的状态输出。
*附件：tps54372-q1.pdf

该TPS54372采用热增强型 20 引脚 TSSOP （PWP） PowerPAD? 封装，无需笨重的散热器。德州仪器 （TI） 提供评估模块和 SWIFT 设计器软件工具，以帮助快速实现高性能电源设计，以满足紧迫的设备开发周期。

特性

• 符合汽车应用标准
• 跟踪外部施加的基准电压
• 60m MOSFET 开关，可在 3A 连续输出源电流或灌电流下实现高效率
• 6% 至 90% V我输出跟踪范围
• 宽PWM频率：
  固定 350 kHz 或可调 280 kHz 至 700 kHz
• 负载受峰值电流限制和热关断保护
• 集成解决方案可减少电路板面积和总成本
• 应用
  • DDR存储器终止电压
  • GTL和SSTL高速逻辑系列的有源端接
  • DAC控制的大电流输出级
  • 精密负载点电源

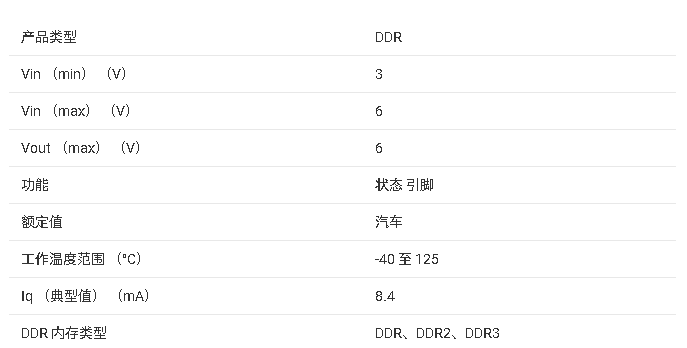

参数

?1. 产品概述?
TPS54372-Q1是TI SWIFT?系列DC/DC稳压器成员，专为汽车应用设计，集成60mΩ MOSFET开关，支持3A连续输出电流。关键特性包括：

• ?输入电压范围?：3V至6V
• ?输出跟踪范围?：6%~90%
• ?PWM频率?：固定350kHz或可调280kHz~700kHz
• ?保护功能?：峰值电流限制、热关断
• ?封装?：20引脚HTSSOP（PWP）PowerPAD?，尺寸6.4mm×6.6mm

?2. 核心功能?

• ?电压跟踪?：支持外部参考电压跟踪（0.2V~1.75V），适用于DDR内存终止电压等场景。
• ?高效设计?：集成高边/低边MOSFET，无需外部散热器。
• ?灵活配置?：通过RT引脚电阻调节频率（公式：频率≈500kHz×100kΩ/RT）。

?3. 电气特性?

• ?效率?：典型95%（5V输入，1.25V输出，700kHz）。
• ?静态电流?：6.2mA（350kHz模式）。
• ?热性能?：结温范围-40°C至150°C，推荐布局需包含3英寸×3英寸铜平面散热。

?4. 应用电路设计?

• ?输入滤波?：10μF陶瓷电容（C4、C8）靠近VIN引脚。
• ?输出滤波?：1μH电感（L1）与150μF聚合物电容（C7、C10）。
• ?补偿网络?：Type 3拓扑（R1-R3、C1-C3）优化瞬态响应。

?5. 保护机制?

• ?电流限制?：快速响应（200ns内动作），100ns前沿消隐防误触发。
• ?热关断?：150°C触发，10°C滞后恢复。
• ?状态指示?：STATUS引脚低电平表示异常（如UVLO、热关断）。

?6. 布局建议?

• ?接地分离?：模拟地（AGND）与功率地（PGND）单点连接。
• ?PowerPAD设计?：需焊接至PCB并连接6×0.013英寸散热过孔。

?7. 典型应用?

• DDR内存终止电源
• GTL/SSTL逻辑家族有源终端
• 高精度负载点电源
