Texas Instruments AMC1400/AMC1400-Q1精密隔离放大器是一款精密隔离放大器，通过隔离栅隔离输出和输入电路。该隔离栅高度耐磁场干扰。该隔离栅经过认证可提供高达7.5kV~~RMS~~的增强型电流隔离，符合DIN EN IEC 60747-17 (VDE 0884-17) 和UL1577标准。它支持高达2kV~~RMS~~的工作电压。该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护低压侧免受可能造成电气损坏和操作人员伤害的电压冲击。

数据手册：

Texas Instruments AMC1400/AMC1400-Q1的输入经优化，可直接连接低阻抗分流电阻器或其他信号电平低的低阻抗电压源。低温漂和出色的直流准确度支持在功率因数校正 (PFC) 级、牵引逆变器、直流/直流转换器和其他必须在高共模电压、高海拔或环境污染程度高的应用中实现准确的电流控制。AMC1400/AMC1400-Q1采用延伸的8引脚SOIC封装。该器件符合汽车应用类AEC-Q100标准，并支持–40°C至+125°C的温度范围。

特性

符合汽车应用类AEC-Q100标准：
- 温度等级1（-40°C至+125°C，T A ）
支持功能安全
- 来辅助功能安全系统设计的文档
低直流误差
- 失调误差：±0.2mV（最大值）
- 失调漂移：±0.9?V/°C（最大值）
- 增益误差：±0.3%（最大值）
- 增益漂移：±30ppm/°C（最大值）
- 非线性度：0.03%（最大值）
优化用于使用分流电阻进行电流测量的±250mV输入电压范围
固定增益：8.2V/V
在高侧和低侧上以3.3V或5V运行
高侧电源缺失检测功能
高CMTI：100kV/?s（最小值）
低EMI，符合CISPR-11和CISPR-25标准
安全相关认证
- 10600V峰值增强型隔离，符合DIN EN IEC 60747-17 (VDE 0884-17)
- 7500V~~RMS~~隔离一分钟，依照UL1577标准

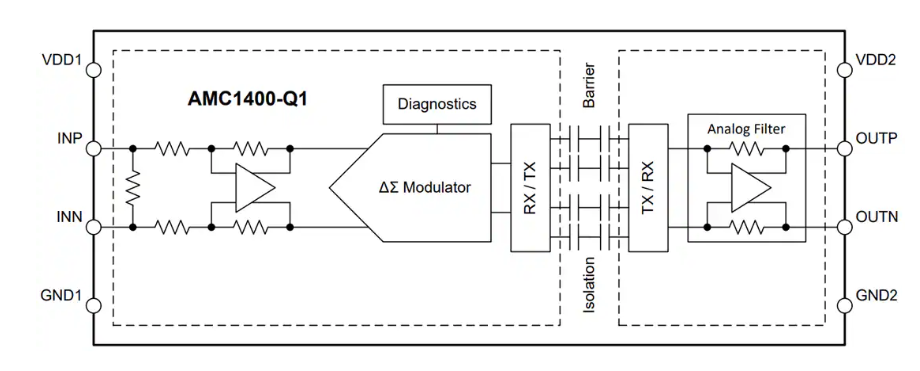

功能框图

AMC1400精密隔离放大器技术解析：高精度 电流检测解决方案

产品概述

AMC1400是德州仪器(TI)推出的一款精密隔离放大器，采用15mm拉伸SOIC封装，具有±250mV输入范围，专为采用分流电阻的电流测量应用优化设计。该器件通过DIN EN IEC 60747-17(VDE 0884-17)和UL1577认证，提供高达7.5kVRMS的增强型隔离，特别适合电机驱动、光伏逆变器和铁路系统等高电压应用。

?核心特性?：

?精密测量?：±0.2mV最大偏移误差，±0.3%增益误差
?超低漂移?：±0.9μV/°C偏移漂移，±30ppm/°C增益漂移
?安全隔离?：10600VPK增强隔离，15.7mm爬电距离
?宽工作范围?：3.3V/5V双电源，-40°C至+125°C工业温度范围
?抗干扰能力?：100kV/μs最小CMTI，符合CISPR-11/32 EMI标准

架构与工作原理

1. 信号链设计

AMC1400采用创新的ΔΣ调制架构实现高精度隔离传输：

?输入级?：差分放大器接收±250mV信号，输入阻抗22kΩ(差分)
?调制器?：二阶ΔΣ调制器将信号转换为数字比特流
?隔离传输?：480MHz OOK调制通过SiO2电容屏障传输
?输出级?：四阶模拟滤波器重建差分输出(±2.05V满量程)
2. 安全隔离特性

?关键绝缘参数?：

?工作电压?：2000VRMS持续，10600VPK瞬态
?隔离电容?：典型1.5pF(输入到输出)
?绝缘电阻?：>10Ω(25°C)，>10Ω(150°C)
?寿命预测?：2000VRMS下34年使用寿命(TA≤150°C)

关键性能参数

电气特性(VDD1=5V, VDD2=3.3V)

参数	条件	最小值	典型值	最大值	单位
输入偏移电压	TA=25°C	-	±0.01	±0.2	mV
增益误差	-	-0.3%	±0.04%	+0.3%	-
非线性度	全量程	-	±0.01%	±0.03%	-
带宽	-	250	310	-	kHz
建立时间	0.1%精度	-	7.5	-	μs
