Texas Instruments AMC1400EVM评估模块用于演示AMC1400精密隔离放大器。AMC1400是一款精密隔离放大器，输入范围为±250mV，输出与输入电路由抗磁干扰能力极强的二氧化硅 (SiO 2 ) 势垒隔开。TI AMC1400具有10600VPK增强型隔离，用于双极电流测量应用。

数据手册：*附件：Texas Instruments AMC1400EVM评估模块数据手册.pdf

特性

• 输入范围：±250mV
• 通过螺丝端子可轻松访问模拟输入和输出
• 可配置模拟输入部分允许连接到外部分流电阻器

前视图

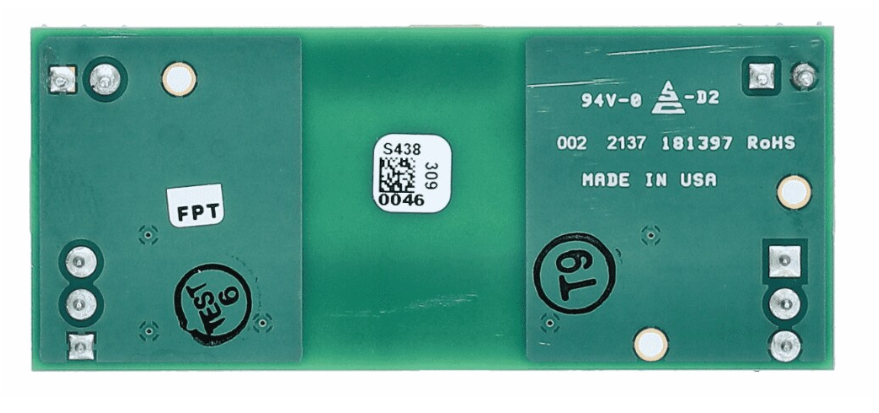

后视图

AMC1400EVM评估模块技术解析：高精度隔离放大器的设计与应用

产品概述

AMC1400EVM评估模块是德州仪器(TI)推出的一款专为高精度电流检测应用设计的隔离放大器评估平台。该模块基于AMC1400器件，采用二氧化硅(SiO?)隔离屏障技术，提供高达10.5kVPEAK的增强型隔离性能，并通过DIN V VDE V 0884-11:2017-01认证。

?核心特性?：

• ?高精度隔离?：±250mV输入范围，8.2倍固定增益，1.44V输出共模电压
• ?强化隔离性能?：10.5kVPEAK隔离电压，100kV/μs典型CMTI
• ?抗干扰设计?：集成抗混叠滤波器(796kHz截止频率)
• ?灵活接口?：螺丝端子连接输入/输出及电源
• ?双电源架构?：隔离侧(VDD1)和用户侧(VDD2)独立供电(3-5.5V)

评估模块硬件设计

1. 模拟接口设计

?输入电路?：

• 差分输入通过J3端子接入(R1=10Ω, R3=10Ω, C8=10nF组成796kHz抗混叠滤波器)
• 默认配置下INN引脚通过0Ω电阻(R5)接地
• 线性输入范围：-250mVDC至+250mVDC

?输出电路?：

• 全差分输出通过J4端子提供(OUTP.3, OUTN.2)
• 输出电压范围：0.5V至2.5V(对应-250mV至250mV输入)
• 可配置输出滤波器(R2/R4/C9)：
  • 100kHz截止频率：R2=R4=100Ω, C9=8.2nF
  • 300kHz截止频率：R2=R4=100Ω, C9=2.7nF
  • 600kHz截止频率：R2=R4=100Ω, C9=1.3nF

2. 电源系统架构

? 隔离侧电源(VDD1) ?：

• 输入端子：J1.1(VDD1), J1.2(GND1)
• 电压范围：3V至5.5V DC
• 典型应用：连接被测系统的隔离侧电源

? 用户侧电源(VDD2) ?：

• 输入端子：J2.2(VDD2), J2.1(GND2)
• 电压范围：3V至5.5V DC
• 典型应用：为下游ADC或处理器供电

关键电路分析

1. 抗混叠滤波器设计

输入路径采用R1/R3/C8构成差分滤波器：

• AMC1400：R1=R3=10Ω, C8=10nF → 796kHz截止频率
• AMC1411(单端输入)：R1=10Ω, C8=10nF → 1.6MHz截止频率

?设计建议?：

• 推荐抗混叠截止频率：200kHz-2MHz
• 测量外部分流电阻时，J3.1接正开尔文连接端，J3.3接负开尔文连接端

2. 输出滤波器配置

评估板提供灵活的输出滤波选项：

• 差分滤波：通过R2/R4/C9实现
• 共模滤波：C7/C12(建议值≥C9/20)
• 示例配置：
  • 100kHz带宽：R2=R4=100Ω, C9=8.2nF
  • 300kHz带宽：R2=R4=100Ω, C9=2.7nF

典型应用场景

1. ?电机驱动系统?：
   • 三相电流检测
   • 直流母线电压监测
2. ?电源设备?：
   • 开关电源原边电流检测
   • 隔离电压监测
3. ?工业控制系统?：
   • PLC模拟输入隔离
   • 传感器信号调理

评估指南

1. 基本连接步骤

1. 连接VDD1电源至J1(3-5.5V)
2. 连接VDD2电源至J2(3-5.5V)
3. 输入信号接入J3.1(INP)和J3.3(GND1)
4. 差分输出从J4.3(OUTP)和J4.2(OUTN)获取

2. 注意事项

• 严禁超出-250mV至250mV输入范围
• 双极性模式需确保正确接地
• 高精度应用建议使用开尔文连接方式
• 避免输入信号超过绝对最大额定值

设计资源

TI提供完整的开发支持：

• ?参考设计?：原理图/布局/Gerber文件
• ?设计工具?：WEBENCH? Power Designer
• ?应用报告?：
  • 隔离放大器接口设计指南
  • 高CMTI系统布局建议
  • 热管理方案
