?TPS53830A 集成降压数字转换器技术文档摘要

TPS53830A是用于 DDR5 on-DIMM 电源的 D-CAP+ ? 模式集成降压转换器，可为 DIMM 模块上的 DRAM 芯片提供 VDD、VDDQ 和 VPP 电压，并具有可配置的电流能力。大电流轨可配置为 2 相或 2 个输出，以提供高达 12 A（或 6A + 6 A）的电流，并具有 D-CAP+ ? 模式控制。该转换器还采用内部补偿以方便使用并减少外部组件。

该转换器提供全套遥测，包括输入电压、输出电压和输出电流。还提供过压、欠压、过流限制和过温保护。

该TPS53830A采用耐热增强型35引脚QFN封装，工作温度范围为-40°C至+105°C。
*附件：tps53830a.pdf

特性

• 单芯片设计，支持 DDR5 应用
• 3 个输出，用于提供 VDD （1.1V）、VDDQ （1.1V） 和 VPP （1.8V），可选第 4 输出 （VDD2）
• 对于 3 个输出，VDD（SWA 双相）为 12 A，VDDQ（SWC） 为 6 A，VPP（SWD） 为 5 A，具有 3 个输出
• 对于 4 个输出，VDD1（SWA） 为 6 A，VDD2（SWB） 为 6 A，VDDQ（SWC） 为 6 A，VPP（SWD） 为 5 A
• 差分远程检测：VDD、VDDQ 和 VPP
• D-CAP+ ? 控制，实现快速瞬态响应
• 宽输入电压：4.5 V 至 15 V
• 可编程内部环路补偿
• 每相逐周期电流限制
• 可编程频率：500 kHz 至 1.375 MHz
• 支持一^2^C 和 I3C 总线接口，用于遥测电压、电流、功率、温度和故障条件
• 过流、过压、过温保护
• 持久寄存器（黑盒）功能
• 低静态电流
• 5 mm × 5 mm、35 引脚、QFN PowerPad? 封装

参数

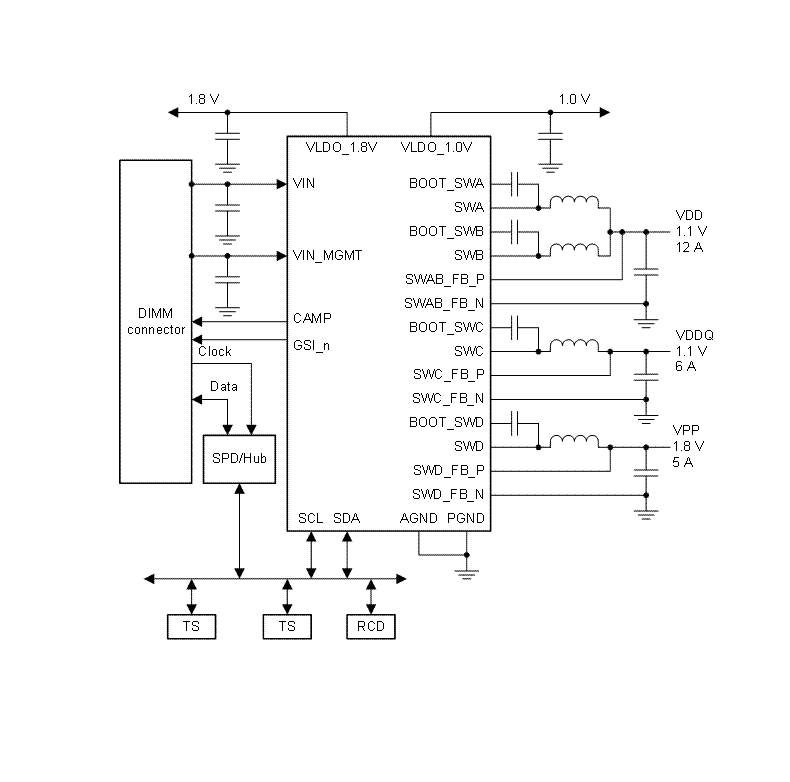

方框图

?1. 产品概述?
TPS53830A 是德州仪器（TI）推出的专为DDR5内存模块（DIMM）设计的集成降压转换器，采用D-CAP+?控制模式，提供高效电源管理解决方案。该器件支持多路输出，适用于服务器等高性能计算场景。

?2. 核心特性?

• ?多路输出配置?：
  • ?3输出模式?：VDD（1.1V/12A双相）、VDDQ（1.1V/6A）、VPP（1.8V/5A）。
  • ?4输出模式?（可选）：新增VDD2（1.1V/6A）。
• ?高性能参数?：
  • 输入电压范围：4.5V至15V。
  • 可编程开关频率：500kHz至1.375MHz。
  • 支持I2C/I3C总线接口，提供电压、电流、温度等远程监测功能。
• ?保护机制?：过流、过压、过热保护，内置持久寄存器（黑匣子功能）。
• ?封装?：5mm×5mm 35引脚QFN PowerPad?封装，工作温度-40°C至+105°C。

?3. 典型应用?

• ?DDR5内存供电?：为DIMM模块上的DRAM芯片提供VDD、VDDQ和VPP电源，满足JEDEC标准要求。
• ?服务器场景?：支持高电流需求，如双相12A输出配置。

?4. 技术亮点?

• ?D-CAP+?控制?：快速瞬态响应，减少外部补偿元件。
• ?差分远端检测?：提升VDD/VDDQ/VPP的电压调节精度。
• ?内部补偿?：简化设计，降低BOM成本。
