Texas Instruments TPS53830A集成式数字降压转换器具有D-CAP+?模式，适用于DDR5 DIMM电源。该器件为DIMM模块上的DRAM芯片提供VDD 、VDDQ 和VPP电压，具有可配置电流能力。大电流轨可配置为2相或2路输出，通过D-CAP+模式控制提供高达12A（或6A+6A）的电流。该转换器还利用内部补偿来简化使用并减少外部元件数量。TI TPS53830A集成降压数字转换器提供一整套遥测功能，包括输入电压、输出电压和输出电流。还提供过压、欠压、过流限制和过热保护。

数据手册：*附件：Texas Instruments TPS53830A集成式数字降压转换器数据手册.pdf

TPS53830A采用散热增强型35引脚QFN封装，工作温度范围为-40°C至+105°C。

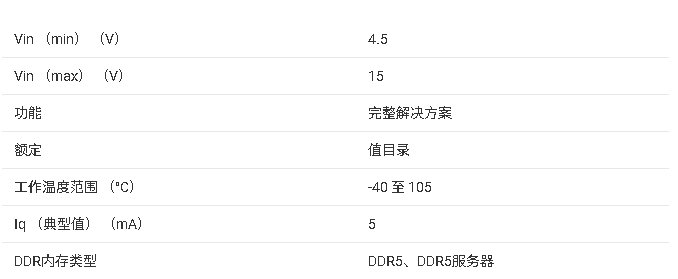

特性

• 单硅设计，支持DDR5应用
• 3路输出，可支持V DD （1.1V）、V DDQ （1.1V）和V PP （1.8V）供电，并可选配第4個输出（V DD2 ）
• 在3路输出配置下，V DD （SWA双相）可提供12A电流，V DDQ （SWC）可提供6A，V PP （SWD）可提供5A
• 在4路输出配置下，V DD1 （SWA）可提供6A电流，V DD2 （SWB）可提供6A，V DDQ （SWC）可提供6A，V PP （SWD）可提供5A
• VDD 、VDDQ 和VPP的差分远程检测
• D-CAP+?控制，实现快速瞬态响应
• 宽输入电压范围：4.5V至15V
• 可编程内部环路补偿
• 每相逐周期电流限制
• 可编程频率：500kHz至1.375MHz
• 支持I^2^C和I^3^C总线接口，用于电压、电流、功率、温度和故障条件的遥测
• 过电流、过电压和过热保护
• 持久寄存器（黑盒）功能
• 低静态电流
• 5mm×5mm 35引脚QFN PowerPad?封装

简化版应用

Texas Instruments TPS53830A 数字降压转换器技术深度解析

一、产品核心定位

TPS53830A是德州仪器专为DDR5内存模组(On-DIMM)供电设计的高集成度数字降压转换器，采用创新的D-CAP+?控制架构，可同时提供VDD(1.1V)、VDDQ(1.1V)和VPP(1.8V)三种关键电压轨。该器件特别针对服务器级内存模组的严苛供电需求优化，具有以下突出特性：

• ?多通道高精度输出?：支持3/4路独立输出配置
• ?超大电流能力?：双相12A(VDD) + 6A(VDDQ) + 5A(VPP)
• ?全数字监控接口?：集成I2C/I3C总线实现电压/电流/温度的实时遥测
• ?强化可靠性设计?：通过持久寄存器(黑匣子)记录故障事件

二、关键技术创新

1. 智能电源架构设计

?多相位可配置拓扑?：

• SWA通道支持双相并联(12A)或独立双路输出(6A+6A)
• 每相提供周期逐周期的电流限制保护
• 差分远端电压检测确保POL(负载点)精度±1%

?D-CAP+?控制优势?：

• 自适应导通时间控制
• 内部补偿网络简化设计
• 500kHz-1.375MHz可编程开关频率
• 瞬态响应时间<10μs

2. 数字监控系统

?全面遥测功能?：

• 实时监测输入/输出电压及电流
• 芯片温度传感器(精度±3°C)
• 故障状态寄存器记录OVP/OCP/OTP事件

?标准通信接口?：

• 兼容I2C(1MHz)和I3C(12.5MHz)协议
• 支持SMBus警报响应机制
• 持久寄存器保留关键故障信息

三、选型与生产建议

1. 型号差异对比

2. 生产测试要点

• 验证12A负载下的电压调整率(<±1.5%)
• 执行I3C总线压力测试(12.5MHz时钟)
• 检查黑匣子寄存器记录功能
• 验证-40°C冷启动性能

该器件已成功应用于主流服务器平台的DDR5 RDIMM/LRDIMM模组设计，其高集成度和数字监控特性可显著降低BOM成本和PCB面积，同时满足JEDEC DDR5电源规范的所有要求。
