TMC2209超静音步进驱动IC：“无声”的力量改变生活

前言

在喧嚣繁杂的现代生活中，人们对“宁静”的需求贯穿居家休息、办公专注等各类场景，“我们都渴望一份宁静”。但无论是家中的智能设备，还是办公场所的自动化工具，嘈杂的运行噪音却常常打破这份静谧。而Trinamic的TMC2209超静音两相步进电机驱动器，正在改变这一场景，让科技产品实现“近无声”的运行，为用户带来静谧与高效的双重价值。

Teinamic推出的TMC22xx系列步进驱动器定位为现有低成本步进驱动器应用的直接升级。其核心优势在于：以SilentDrive静音技术为核心，结合高集成度与精准控制，将传统步进驱动设计升级为“无噪音、高精准、低功耗”的工业级方案，助力终端产品实现成本效益与性能竞争力的平衡。

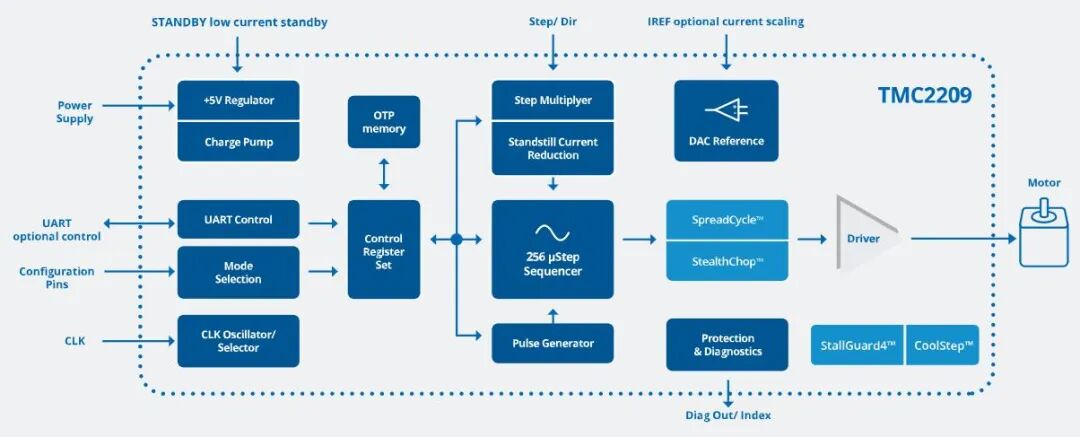

TMC2209框图

01无声的力量：重新定义设备体验

TMC2209的核心静音能力源自StealthChop2斩波技术：基于电压模式PWM的静音驱动技术，支持自动调谐（AT）机制：分为两个关键阶段——

AT#1（静止调谐）：电机需处于静止状态，且以额定运行电流（IRUN）供电，持续时间≤130ms（基于 12MHz 内部时钟），完成 PWM_OFS_AUTO（静态电压偏移）的自动校准；

AT#2（动态调谐）：电机需以中等速度（推荐 60-300RPM）运行，确保产生显著反电动势，完成 PWM_GRAD_AUTO（动态电压梯度）的优化，典型需 400 个全步即可完成调优。

调优过程完成后，电机可以在最佳状态下运行。无需复杂手动配置即可实现低速（<300RPM）近乎无声运行（噪音低于人耳可察觉阈值）。

使用StealthChop的电机线圈正弦波电流图（电流探头测量）

想象一下使用TMC2209的设备：智能家居设备在深夜工作时不再打扰您家人的休息，办公室的自动化设备运行时不再有噪音干扰工作思绪，医疗设备运行时不再发出机械噪音。而这就是TMC2209能给设备带来的升级，TMC2209超静音技术，用“无声”的力量，带来现实的改变。且TMC2209采用QFN28封装（尺寸仅为5×5mm），在极小的空间集成了强大性能。它支持4.75~29V的宽电压范围和2.8A峰值电流（2A持续电流），能够满足大多数中小型步进电机的驱动需求。特别适合办公和家居等小型设备使用环境。

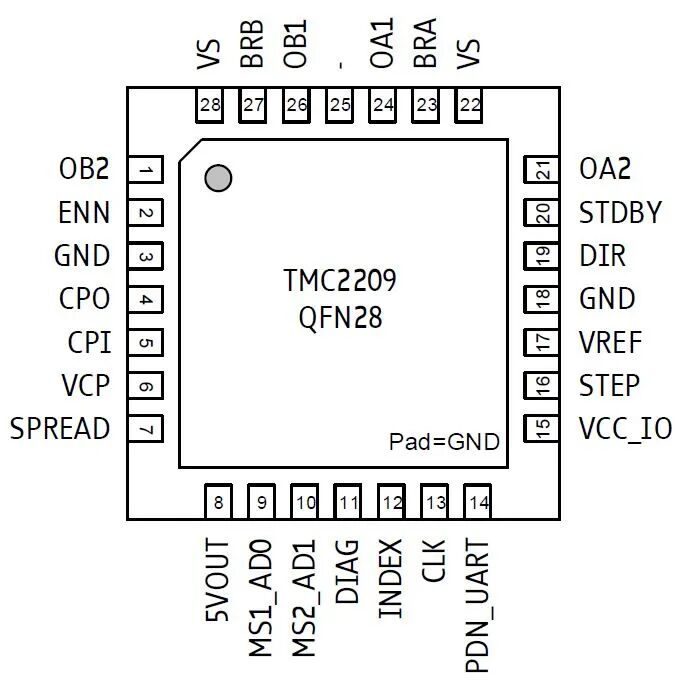

TMC2209引脚图

02精准负载检测：高效与静音的保障

TMC2209采用了专为StealthChop操作模式优化的StallGuard4无传感器的精准负载检测技术。该技术能够通过实时监测电机线圈中的电流变化来评估电机负载情况（通过监测电机线圈电流变化，实时输出负载值（SG_RESULT）——值越高表示负载越低，值越低表示负载越高，当负载角接近90°（电机最节能点）时，SG_RESULT达到临界阈值），在每个全步周期更新测量值，提供高分辨率的负载信息。相较于Trinamic的StallGuard2技术，StallGuard4能提供更高的测量精度，能更好地满足StealthChop在低速度和静止状态下运行时需要精确的电流控制以保持电机扭矩来达到静音的需求。

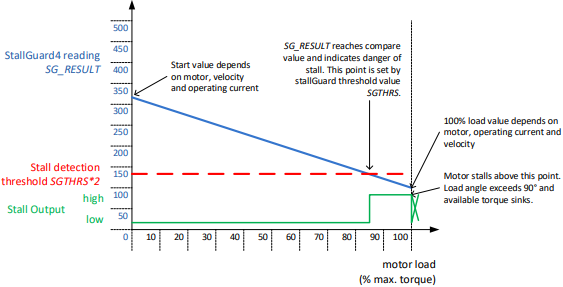

StallGuard4功能原理图

StallGuard4技术不仅能够为StealthChop提供必要的反馈，确保在低噪音操作的同时，电机的负载能力得到优化，还能提供防堵转保护（当 SG_RESULT≤2×SGTHRS（预设阈值）时，通过DIAG引脚输出失速信号，避免电机过载损坏）和替代传统机械限位开关，通过负载突变检测电机“归位位置”，简化机械设计。选择TMC2209，StallGuard4的高精度负载检测与StealthChop的操作模式相结合，确保电机在低噪音运行的同时保持最佳负载能力，提高系统可靠性和使用寿命。

03极致能效：节能但不牺牲性能

在环保意识日益增强的今天，TMC2209搭载的CoolStep自适应节流技术能基于StallGuard4的精准负载测量技术，通过实时监测电机负载情况，自动调整电机电流以达到最佳能效——当SG_RESULT低于SEMIN（下限阈值）时，自动提升电机电流以应对高负载；当SG_RESULT高于（SEMIN+SEMAX+1）×32（上限阈值）时，自动降低电流以节能。该技术通过比较StallGuard4测量值与预设的阈值来调整电机电流，确保电机在负载变化时始终保持高效运行，最高可节省75%的能耗。这意味着使用TMC2209，设备不仅运行安静，还能显著降低能耗，延长电池寿命，为可持续发展贡献力量。智能电流调节确保电机始终以最优效率运行，在需要时提供足够扭矩，在空闲时自动降低能耗。

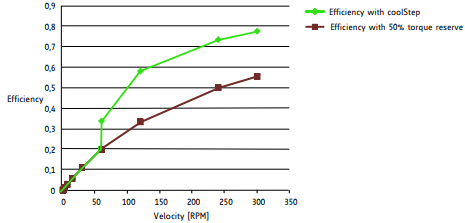

使用CoolStep时的能效（示例）

04

智能全面保护：安心运行的守护者

内置的多重保护机制让TMC2209成为可靠的选择。

温度保护，集成四级温度传感器，用于诊断和保护IC免受过热损害；

短路保护，检测并防止低侧和高侧MOSFET的短路情况，一旦检测到短路，相应的驱动桥（A或B）将被关闭，并设置相应的短路标志；

开路负载检测，在SpreadCycle模式下，通过检测是否能达到目标电流来判断开路负载情况；欠压检测，监测供电电压，一旦检测到欠压情况，将禁用驱动并设置欠压标志；

诊断输出，提供DIAG和INDEX输出信号，用于指示驱动器的状态信息，DIAG信号在驱动器无法正常工作或检测到电机失速时激活，INDEX信号用于指示电机位置，帮助实现更精确的归位操作；

内部状态寄存器，提供详细的驱动器状态标志，如电机失速标志、StealthChop模式标志、过温标志等，通过读取这些标志，用户可以实时监控驱动器的运行状态，及时发现并处理异常情况。多重保护机制全面守护系统安全，确保设备在各种工况下稳定运行。

05

简化设计与开发：让创新更轻松

TMC2209的另一独特之处在于其极简的外围电路需求。TMC2209支持内部采样电阻模式（需通过OTP设置otp_internalRsense=1），可省略2个外部采样电阻，减少PCB面积与BOM成本。TMC2209具备双操作模式适配多样化应用环境：

①独立模式：通过MS1/MS2/SPREAD等引脚直接配置微步分辨率、斩波模式，无需软件干预，快速适配简单应用；

②UART模式：仅需一个简单的UART接口即可实现全功能控制（如动态调整电流、配置保护阈值），支持自动波特率检测（9600-500k Baud）与CRC校验，适配复杂系统大幅减少外部元件数量，降低系统的复杂性和成本。

这种灵活性使TMC2209既能满足初级用户的简单需求，也能应对高级用户的复杂场景。

对于开发者，TMC2209提供了完善的开发支持生态系统。评估套件（如TMC2209-EVAL-KIT）包含了所有必要的硬件和软件工具，帮助开发者快速上手。详细的数据手册和应用笔记提供了深入的技术参考，而UART接口的使用则开启了高级功能调优的可能性。这种设计哲学和完善的开发支持使得即使是初创团队和个人创客也能轻松开发出具有工业级性能的产品，大大降低了创新门槛。

06

广泛应用：多领域发挥价值

TMC2209凭借其静音、高效和智能的特性，在多个领域发挥价值。

智能家居领域，让空调风叶摆动、智能窗帘开合、投影仪屏幕升降等家庭自动化设备运行都变得寂静无声，提升家居体验的精致感。

办公自动化中，打印机、扫描仪、复印件等办公设备在TMC2209驱动下，创造更加宁静的工作环境。

个人制造方面，3D打印机、CNC雕刻机等设备在保持精度的同时，显著降低运行噪音，让创客们在任何时间都能安心工作。

医疗设备应用里，输液泵、呼吸机等设备借助TMC2209实现近乎无声的运行，为患者提供更舒适的治疗环境。

选择TMC2209，选择“静音、高效、可靠”的驱动方案，多领域发挥价值，为各终端用户提供优质、宁静、高效的产品体验。

07

结语：静音高效，带来宁静享受

TMC2209不仅仅是一个简单的“步进电机驱动器”，更是终端产品体验的升级核心。它让终端产品设备从“可用”走向“舒心”，从“功能满足”升级到“体验卓越”。在这个注重用户体验的时代，选择TMC2209，为您提供了一把开启产品差异化竞争的钥匙。
