为什么我的变频器总跳闸？进线电抗器能救场吗？

你是否经历过这样的困扰：工厂里新安装的变频器频繁跳闸，导致生产线时停时开，严重影响了生产效率和产品质量？在电力系统中，电网电压的波动和浪涌电流是导致变频器跳闸的常见原因。那么，进线电抗器真的能解决这个问题吗？

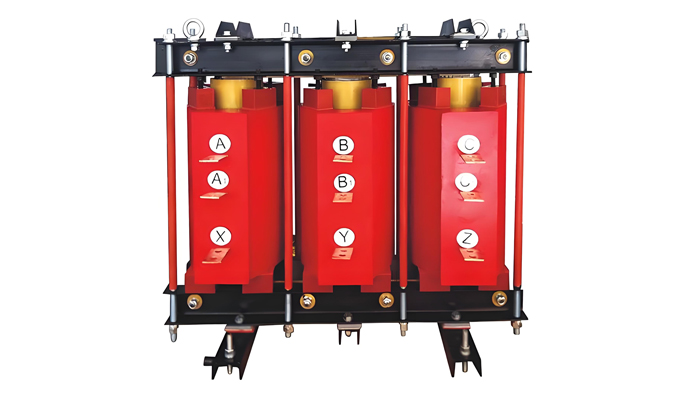

进线电抗器，也称为输入电抗器，是安装在变频器输入端与电网之间的关键设备。它的主要作用是平滑电网中的尖峰脉冲，抑制变频器换相时产生的电压波动，从而减少跳闸现象。

当电网短路容量与变频器容量比小于33:1时，电网的电压波动会变得非常明显。这种波动会导致变频器的整流桥在换相过程中产生过大的电流冲击，进而引发跳闸。进线电抗器通过在电网和变频器之间增加一个电感元件，能够有效限制这种电流冲击，将电压波动控制在合理范围内。

进线电抗器的阻抗压降通常在2%-4%之间，这意味着它会在电网电压上产生一个微小的压降，但这个压降对系统的正常运行影响不大，却能显著改善变频器的稳定性。例如，当电网短路电压大于6%时，进线电抗器就能有效工作，减少电流冲击。

那么，如何正确安装进线电抗器呢？进线电抗器应尽可能靠近变频器的输入端安装，这样可以最大程度地抑制谐波进入电网，同时减少连接电缆的长度，降低能量损耗。安装位置应避免在高温、高湿或强磁场环境中，以确保电抗器的长期稳定运行。

在选择进线电抗器时，需要考虑系统的电压等级、短路电流和谐波含量。对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。额定电流范围通常在2.5A-1100A之间，工作电压为3*380V至500V。

实际应用中，很多工厂在安装变频器后没有考虑进线电抗器，导致频繁跳闸问题。在添加进线电抗器后，变频器的稳定性显著提高，跳闸现象明显减少。一位工厂电气工程师曾分享："在安装了进线电抗器后，我们变频器的跳闸率从每月5次降至几乎为零，生产线的稳定性大幅提升。"

进线电抗器虽然体积不大，但作用却非常关键。它不仅能保护变频器免受电网干扰，还能减少变频器产生的谐波对电网的污染，提高整个系统的电能质量。

进线电抗器的维护也很简单，定期检查温度和电流，确保在正常范围内运行即可。如果发现温度异常升高，可能需要检查安装位置或更换电抗器。

那么，你的变频器频繁跳闸问题，进线电抗器能帮你解决吗？
