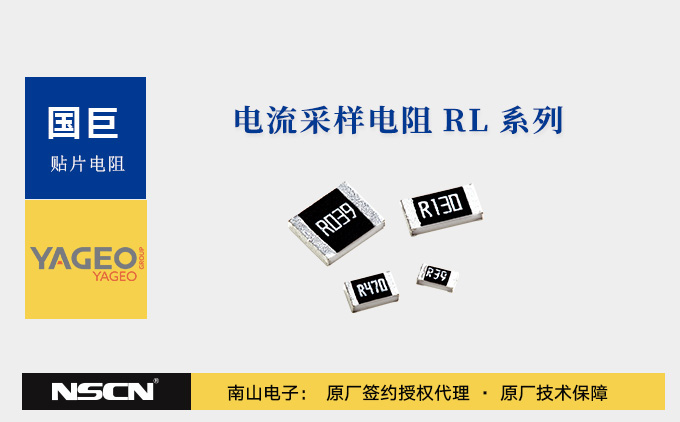

国巨RL1206系列电流采样电阻，解决电子工程师电路设计难题

在电子电路设计中，电流采样是一个关键环节，而选择合适的采样电阻直接影响系统精度和稳定性。许多工程师常面临低阻值采样带来的精度不足、温漂过大或功率密度不足等问题。国巨RL1206系列电流采样电阻正是针对这些痛点设计的高效解决方案。

问题根源在于传统电阻在低阻值应用中表现不佳。当阻值低于1Ω时，普通电阻的温度系数(TCR)会急剧恶化，导致采样信号随温度变化产生较大偏差。同时，小尺寸封装下的功率密度不足也限制了其在高电流场景中的应用。

国巨RL1206系列电流采样电阻采用厚膜工艺与合金材料制成，在1206封装(3.2mm×1.6mm)内实现了0.01Ω至0.91Ω的低阻值覆盖，主要提供±1%(F级)与±5%(J级)两种精度等级。其温度系数随阻值呈现梯度优化，0.01Ω~0.018Ω型号TCR为±1500ppm/℃，而0.5Ω以上型号可降至±200ppm/℃。RL1206系列电阻还可细分为以下系列：RL1206FR-07,RL1206FR-10,RL1206FR-13,RL1206FR-7W,RL1206JR-07,RL1206JR-13,RL1206JR-7W。

在消费电子领域，RL1206JR系列±5%精度的型号为智能手机、平板电脑等便携设备提供了经济高效的电源管理解决方案。而在服务器电源、医疗设备等高精度要求场景，RL1206FR系列±1%精度的型号则能确保电流检测的准确性。

针对工业控制与汽车电子中的高功率需求，RL1206FR-7W系列提供1/2W额定功率，采用7英寸卷轴封装，在保持紧凑尺寸的同时支持双倍功率工况。其-55℃至+125℃的工作温度范围，确保了在严苛环境下的可靠性。

实际应用表明，RL1206系列电阻在开关电源、DC-DC转换器等电源电路中表现出色，能够提供稳定的电流检测和反馈控制。在通信基站、服务器主板等高速电路中，其高精度阻值匹配和稳定性能，有效保障了电路的可靠运行和数据传输的准确性。

RL1206系列电流采样电阻通过优化材料工艺和参数设计，为电子工程师提供了一套覆盖多场景、多精度等级的低阻值采样解决方案，有效解决了电路设计中的精度、温漂和功率密度等关键难题。

作为国巨授权代理商，南山电子供应全系列国巨电阻，国巨电容，国巨电感以及国巨无线元件和保护元件等，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服进行咨询。
