PCIe 7.0技术细节曝光

来源：EETOP

6 月 11 日 PCI SIG官宣 PCI Express 7.0(PCIe 7.0)规范最终版已制定完毕，但几乎没有公开任何技术细节。不过，在 7 月 16 日，PCI-SIG 通过 BrightTalk 公开了一些更详细的技术信息，下面就为大家介绍这些内容。

PCI Express 7.0 的设计目标

首先是PCI Express 7.0 的设计目标（图 1）。

图1：关注延迟（Latency）和带宽效率低下（Bandwidth Inefficiency）

从根本上来说，PCI Express 7.0 的带宽是 PCI Express 6.0 的两倍，并且具有向后兼容性，这一点没什么问题。但需要注意的是，与 PCI Express 5.0（即采用 NRZ 编码）相比，其带宽效率下降了不到 2%，同时延迟也有所增加（虽不到 10ns）。

不过，这其中约一半原因是由于实现了FLIT（帧单元），因此这并非 PCI Express 7.0 独有的问题，PCI Express 6.0 也存在类似情况（延迟方面还有其他因素，后文会提及）。

PCI Express 6.0 引入了 PAM4 编码，导致信号眼高（Eye Height）降至 NRZ 的约 1/3（图 2），PCI Express 7.0 也是如此。

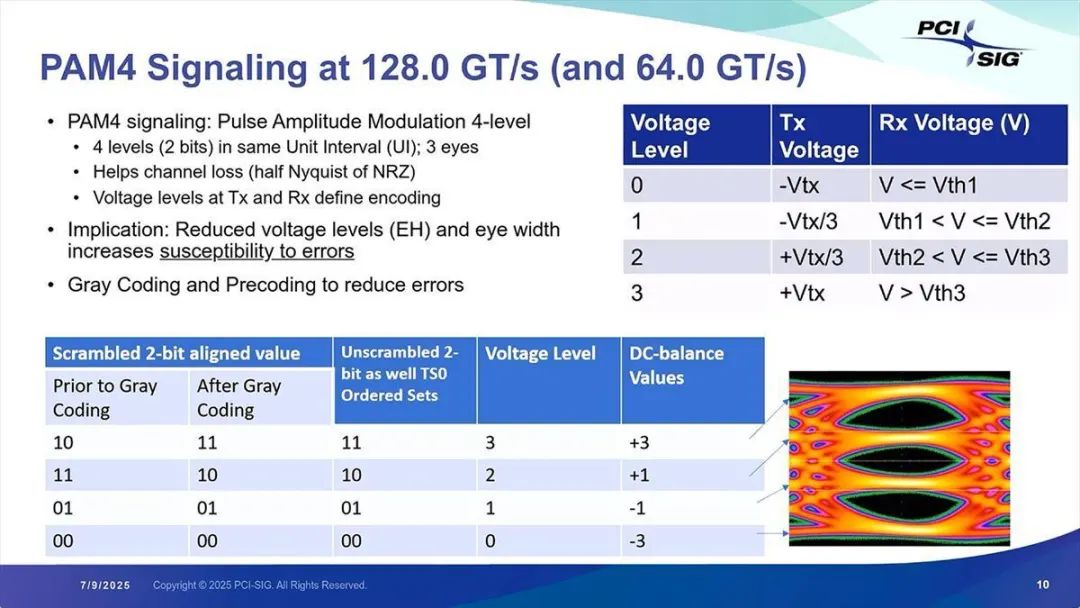

图2：后续会展示 PCI Express 7.0 的眼图，其情况看起来相当严峻，让人不禁担心是否可行

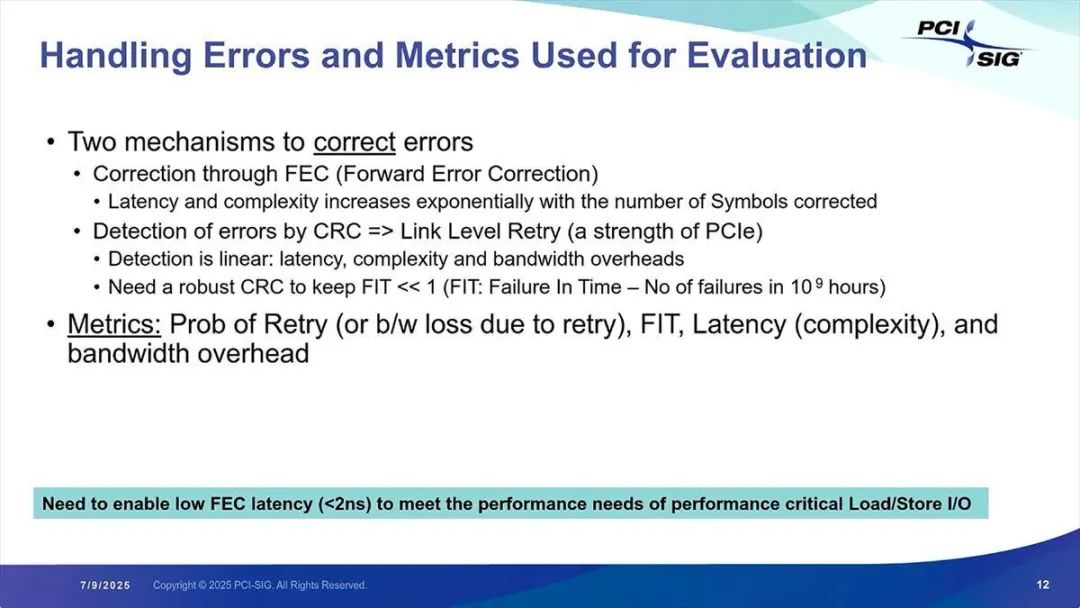

如图1 所示，使用 PAM4 会导致眼高大幅降低，从而恶化误码率（BER）。为解决这一问题，若采用以太网中使用的强前向纠错（FEC）技术，会极大增加延迟（可达 100ns）。因此，PCI Express 7.0 仍沿用了 FLIT 技术，在将延迟开销降至最低的同时，将误码率控制在 1FIT 以下（图 3），这一点与 PCI Express 6.0 一致。

图3：与 PCI Express 6.0 的指标对比后，差异便一目了然

PCI Express 7.0 新增了指标

值得注意的是，PCI Express 6.0 的指标仅包括重试概率（Retry Probability）和 FIT，而 PCI Express 7.0 新增了延迟（Latency）和带宽开销（Bandwidth Overhead），可见其设计已接近极限。

讲解中还提到了FLIT 模式的实现，但这与之前介绍的 PCI Express 6.0 的 FLIT 模式完全相同，这里便不再赘述。

不过，PCI Express 7.0 的重试概率本身翻了一倍（图 4）。

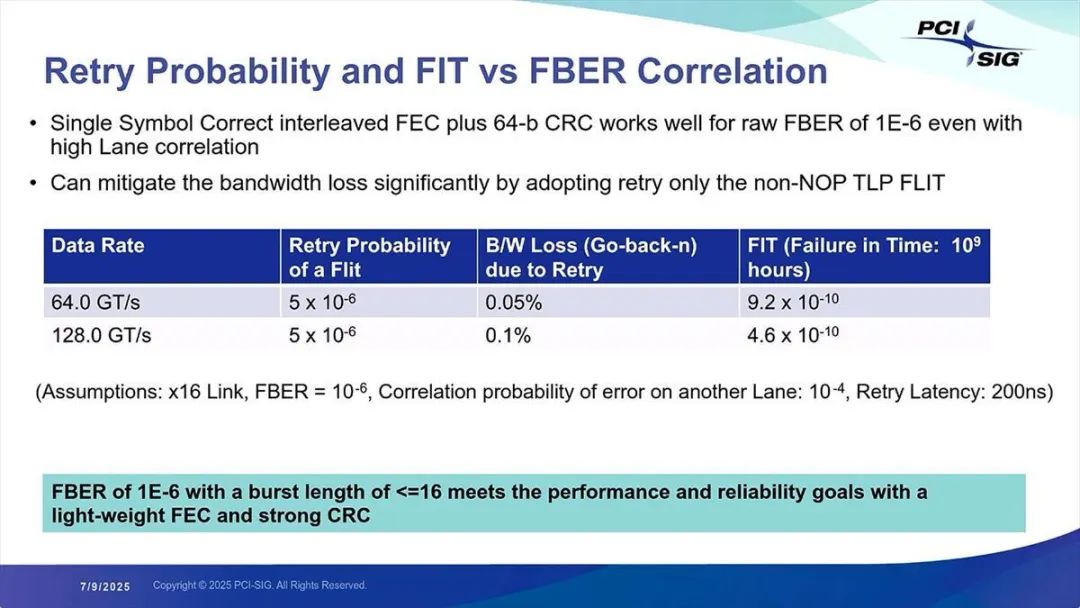

图4：这是理所当然的，因为单位时间内的数据量翻倍，即使单位数据量的错误率相同，表面上错误发生的频率也会翻倍

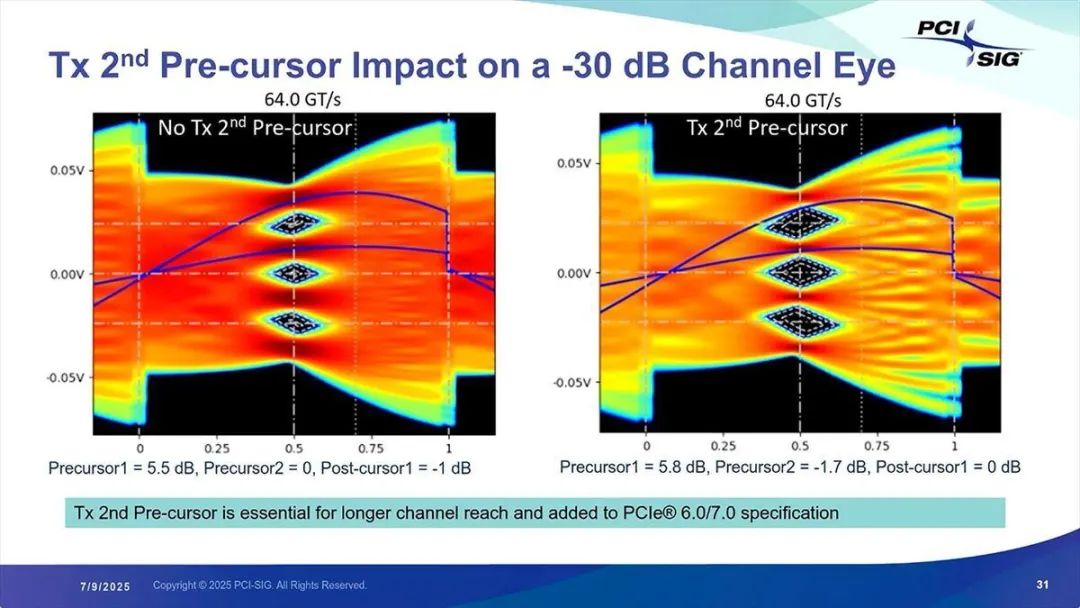

即便如此，PCI Express 7.0 的 FIT 为 4.6×10???，足以满足低于 1FIT 的要求。

作为PCI Express 6.1 特性新增的 UIO

接下来谈谈无序I/O（Unordered IO，简称 UIO）。这是去年 10 月作为 PCI Express 6.1 的特性新增的功能。PCI Express 原本采用的是加载 - 存储访问（Load-Store Access）模式，或者说生产者 - 消费者（Producer-Consumer）模式。简单来说，当某个设备生成数据后，通过通知其他设备，使后者能够使用该数据。这里所说的设备不仅包括 PCI Express 设备，还包括根联合体（Root Complex）后端的 CPU。为保障这一机制，PCI Express 实现了 Posted（非应答）、Non-Posted（应答）、Completion（完成）等流控制（Flow Control）类别（图 05）。

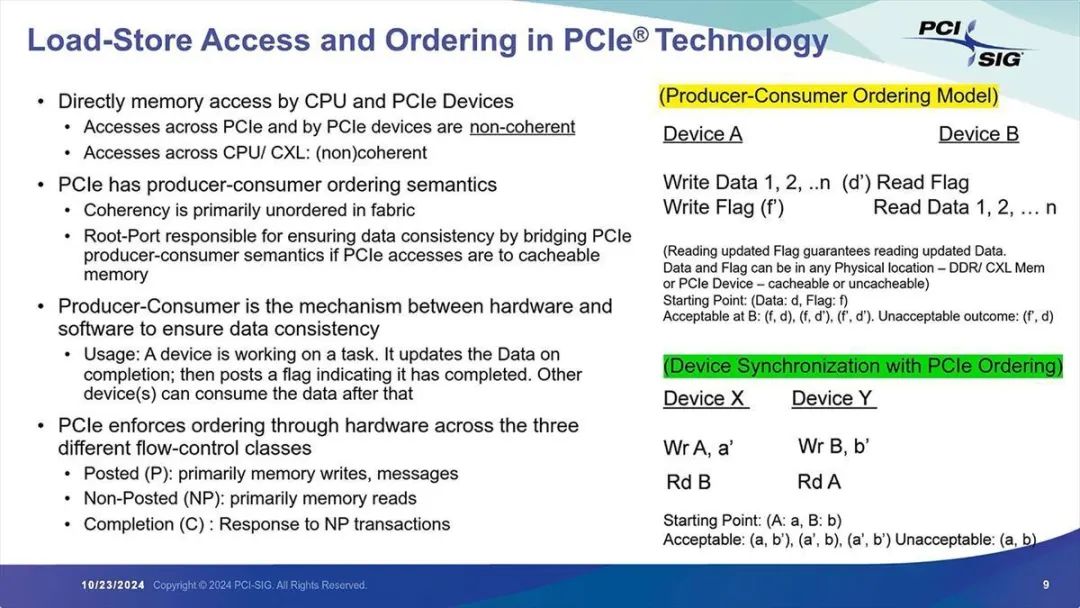

图5：这似乎与 PCI Express 原本作为 I/O 设备（因此应处于主机侧管理之下）的设计理念有关

通过信用（Credit，用于流控制的管理数据）来保障生产者 - 消费者的顺序（图 6）。

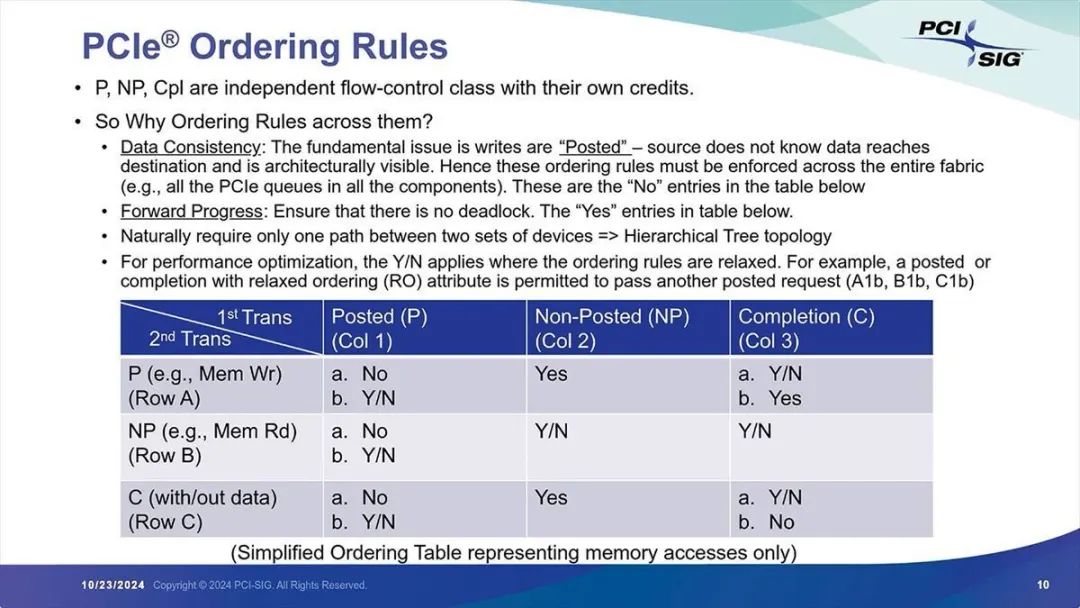

图6：实际上，这种排序规则以层级结构为前提，因此也带来了一些问题，但这部分属于未来的工作，本次暂不讨论非层级结构

然而，这也导致了一个问题：即使多个传输同时进行，也必须按照顺序依次处理事务（图7、8）。

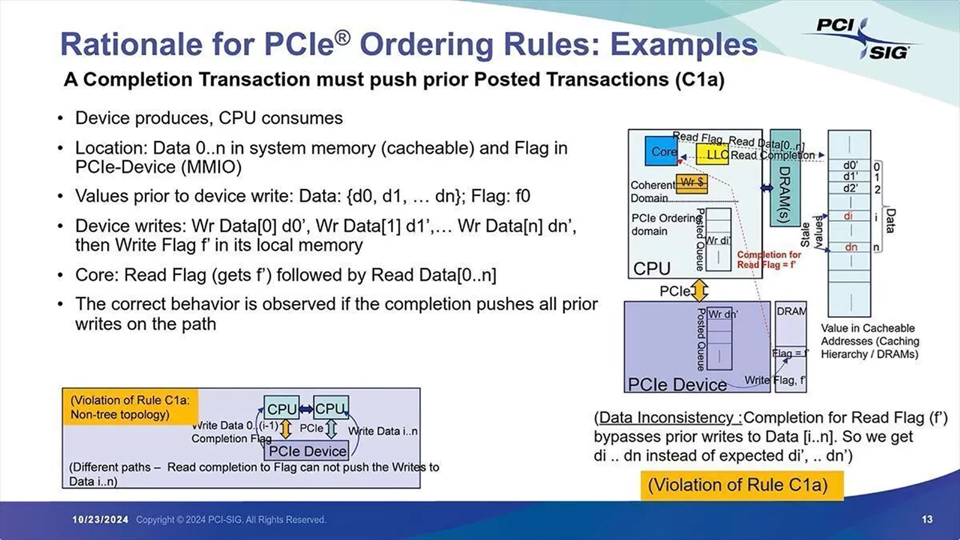

图7：在 PCI Express 设备向 CPU 传输时，CPU 向内存写入数据后，必须 “随后” 写入 Write flag f。但实际上，由于缓存的存在，顺序可能会颠倒，而这属于违规行为

图8：同样，在 PCI Express 设备向 CPU 传输时，CPU 向内存的写入可能会乱序执行，因此事务未必会按顺序处理。但如果按照内存写入顺序发送完成事务，可能会与 PCI Express 的原始顺序不一致，因此完成事务必须符合 PCI Express 的顺序

如图8 所示，PCI Express 虽实现了放宽排序（Relaxed Ordering，简称 RO）功能，可在一定程度上缓解上述限制，但仅靠 RO 无法解决的情况正逐渐增多。

为此，新引入了无序I/O（UIO）机制（图 09）。

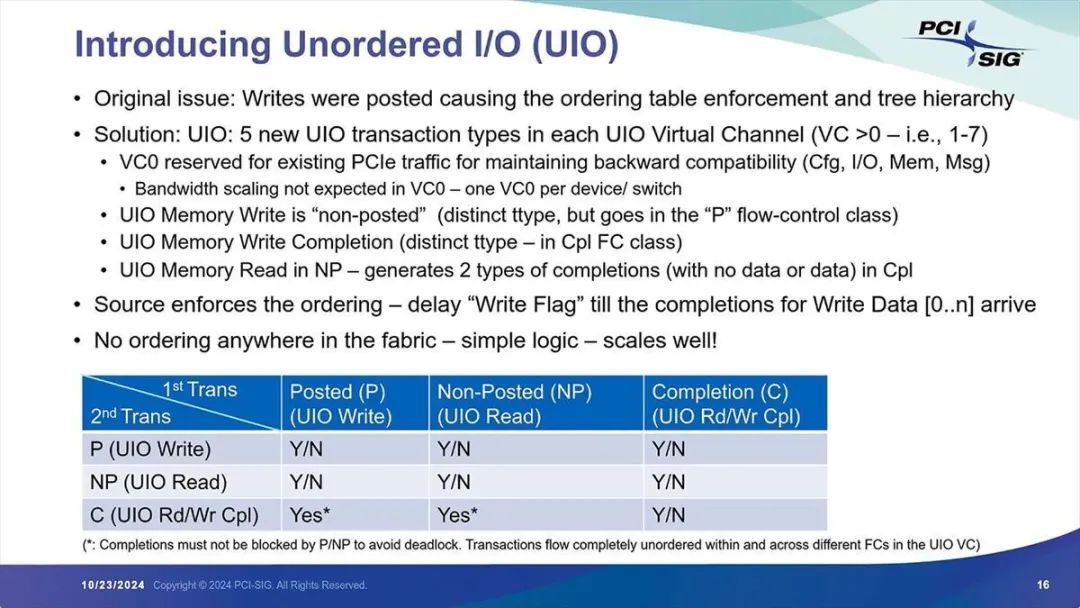

图9：与 PCI 的延迟事务类似，简单来说，就是可以乱序发送多个事务

简言之，这是一种去除上述限制、允许事务乱序完成的机制。利用这一机制，例如在双插槽（2 Socket）系统中，可提高传输效率（图 10）。

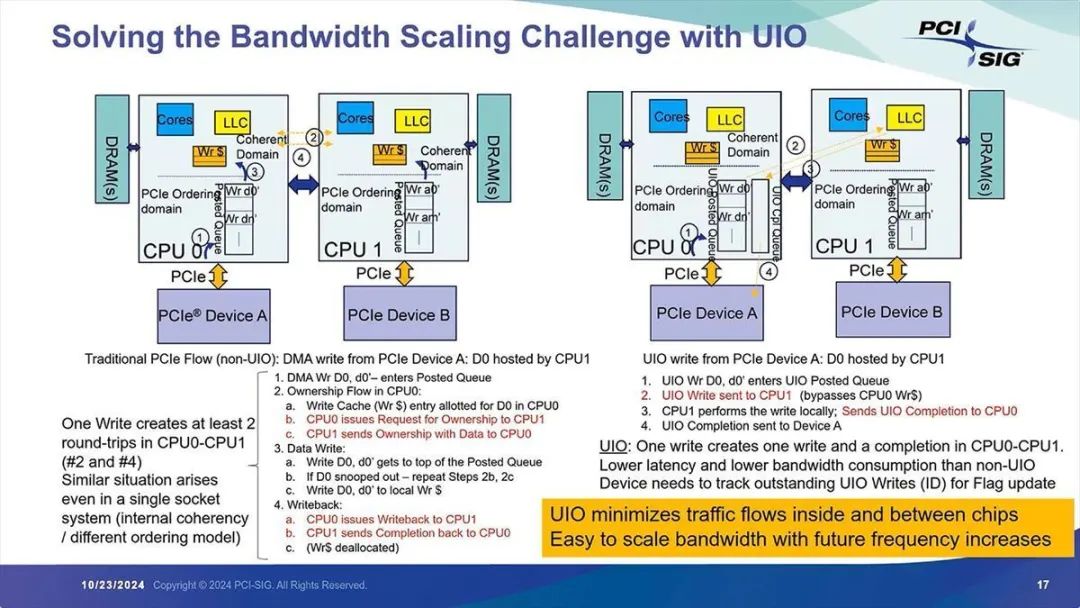

图10：在这个例子中，CPU 0 后端的 PCIe 设备 A 向 CPU 1 传输数据。不支持 UIO 时需要执行 10 个处理步骤，而使用 UIO 只需 4 个

据PCI-SIG 介绍，UIO 的优势包括：即使在大规模系统中也易于扩展（图 11）等（图 12）。

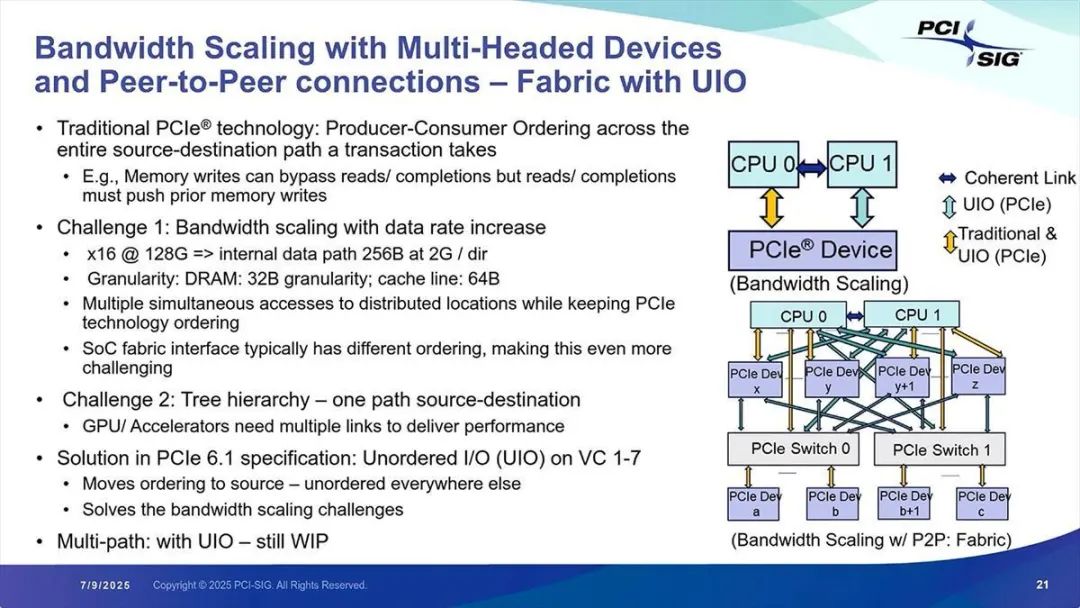

图11：从下图可以看出，即便是 CPU×2 + 多个 PCIe 设备 + PCIe 交换机这样的场景，访问开销也会大幅降低，可在与上图中简单场景（CPU×2 + PCIe 设备）相近的开销下使用

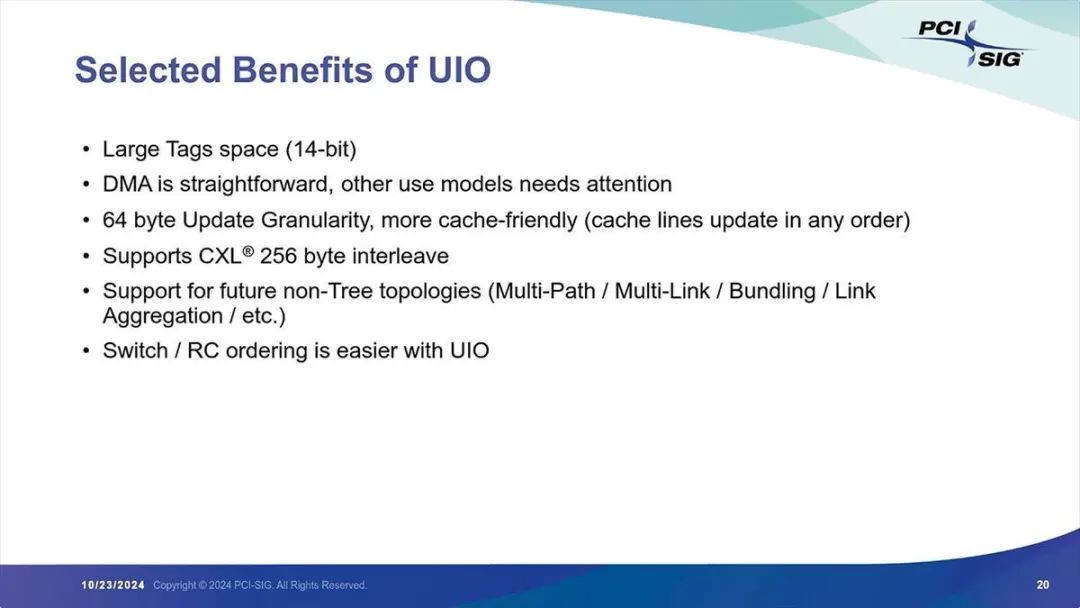

图12：如前所述，非树形拓扑预计未来将支持

需要说明的是，UIO 仅能在 FLIT 模式下使用，不支持非 FLIT 模式。目前，UIO 仍属于可选功能，还存在一些问题，例如空闲时延迟增加、编程环境尚未完善、支持 UIO 的原子指令尚未定义等。因此，未来或许会逐渐向 UIO 过渡，但初期的 PCI Express 7.0 控制器 / 设备是否支持 UIO，还存在不确定性。

PCI Express 7.0 的物理层

接下来谈谈物理层。如前次报道所述，配合PCI Express 7.0，已发布了 Optical Aware Retimer（光感知重定时器）的 ECN（工程变更通知），而 ReDriver（重驱动器）的规范正在制定中，预计 2025 年末发布 ECN（图 13）。

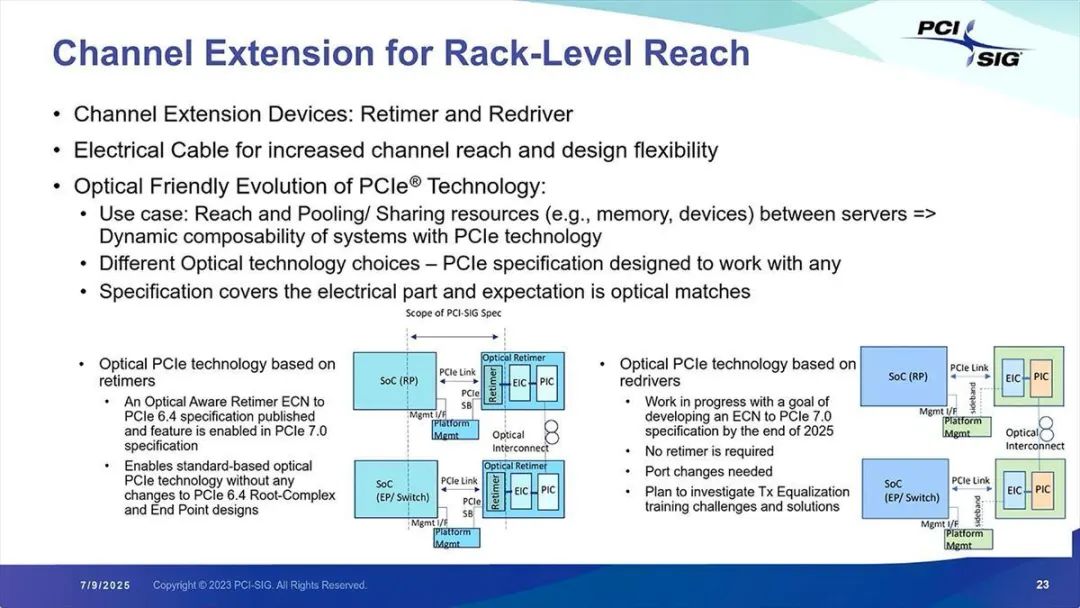

图13：从这张图来看，Optical Aware Retimer 或许是指可集成到光互联（OCI）中的重定时器

此外，关于CopperLink（铜缆连接），预计 2026 年末发布线缆规范（图 14）。

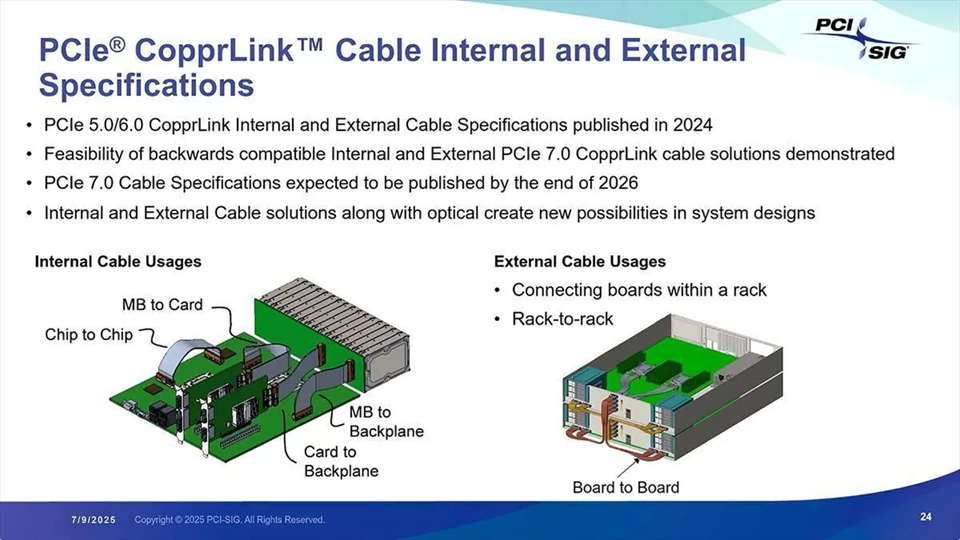

图14：这里的 “PCIe 7.0 CopperLink cable solution demonstrated”，想必是在 2025 年 PCI-SIG 开发者大会（DevCon 2025）的展示环节中演示的

下面总结一下电气层的情况（图15）。

图15：误码率（BER）需控制在 1×10??以下，因为结合 FLIT 可实现低于 1FIT 的目标

PCB 损耗在 32GHz 时需控制在 1dB / 英寸以下，这一要求相当严格。而接收端采用 FFE（前馈均衡器）+DFE（判决反馈均衡器）的结构，也在预料之中。由于信号频率翻倍，所有损耗都会增加，这是不可避免的。但为了平衡损耗而控制 PCB 损耗，或许需要采用玻璃基板（图 16）。

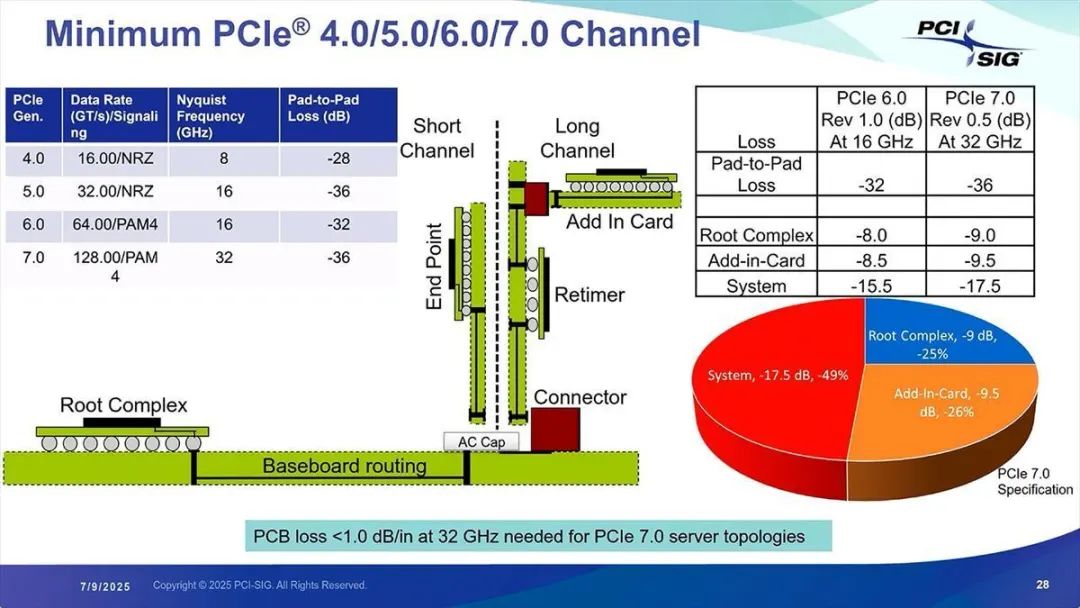

图16：通道长度其实与 PCI Express 6.0 相同。若不做任何改进、使用相同材料构建通道，损耗会增加，因此转向在 PCB 侧控制损耗的方针

此外，各种组件的要求也更加严苛。参考时钟的抖动需控制在0.067ps（图 17），而数据眼图若不使用二阶前导（2nd Pre-cursor），情况会相当严峻（图 18）。

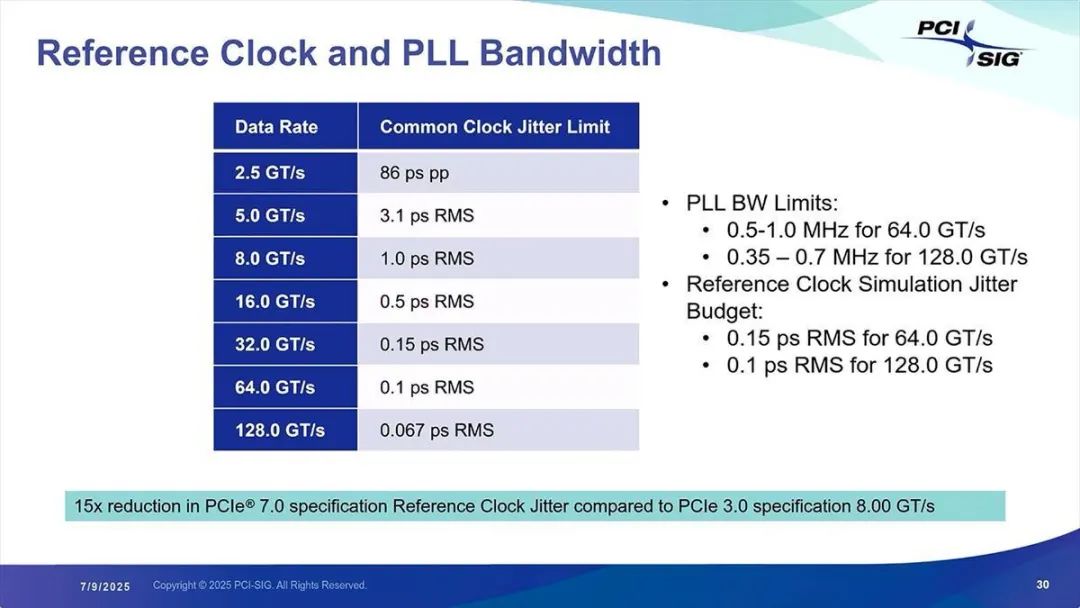

图17：不过，例如瑞萨电子（Renesas Electronics）已推出抖动低至 55fs 的锁相环（PLL）产品，因此虽严苛但并非不可能实现

图18：与图 2 对比，便能看出 PCI Express 7.0 的严苛程度

发送端参数如图19 所示，接收端参数如图 20 所示。

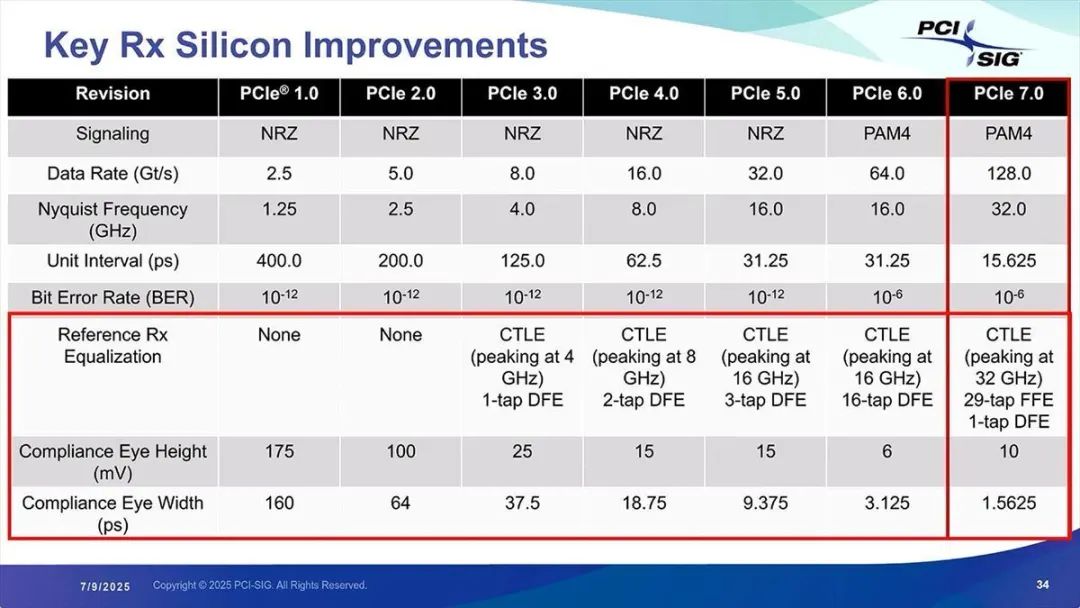

图19：从这些数值可以看出，整体要求相当严苛。发射端均衡（Tx Equalization）仍保持 4 抽头，可能是因为转向由接收端解决问题

图20：眼高从 6mV 提升至 10mV，这想必是以使用发射端二阶前导（TX 2nd Pre-cursor）为前提。若不使用发射端二阶前导，能否达到 10mV，让人有些怀疑

合规眼宽（Compliance Eye Width）仅为 1.5625ps，这一数值十分惊人。而 PCI Express 6.0 仅需 16 抽头 DFE，PCI Express 7.0 则强化为 29 抽头 FFE+1 抽头 DFE，其升级幅度相当大。前文提到延迟最多增加约 10ns，这大半或许是由强化后的 FFE+DFE 导致的。

以上就是目前公开的PCI Express 7.0 相关信息。不得不说，其已接近电信号的极限。但正如之前的文章所述，PCI Express 7.0 预计 2028-2029 年左右投入市场。到那时，组件质量能否提升到足以轻松实现这一标准的水平，还是仍会处于勉强达标的状态，笔者目前也难以判断。
