Texas Instruments LMG3522R030/LMG3522R030-Q1 650V 30mΩ GaN FET具有集成式驱动器和保护功能，适用于开关模式电源转换器。LMG3522R030/LMG3522R030-Q1集成有硅驱动器，可实现高达150V/ns的开关速度。与分立式硅栅极驱动器相比，TI的集成式精密栅极偏置可实现更高的开关SOA。这种集成特性与TI的低电感封装技术相结合，可在硬开关电源拓扑中提供干净的开关和超小的振铃。可调栅极驱动强度允许将压摆率控制在20V/ns至150V/ns 之间，这可用于主动控制EMI并优化开关性能。

数据手册：

*附件：LMG3522R030数据手册.pdf

*附件：LMG3522R030-Q1数据手册.pdf

TI LMG3522R030/LMG3522R030-Q1 650V 30mΩ GaN FET具有高级电源管理特性，包括数字温度报告和故障检测。报告的故障包括过热、过流和UVLO监控。LMG3522R030-Q1器件符合汽车应用类AEC-Q100标准。

特性

带集成栅极驱动器的650V GaN-on-Si FET
- 集成高精度栅极偏置电压
- FET保持关断：200V/ns
- 开关频率：2MHz
- 20V/ns至150V/ns压摆率，用于优化开关性能和缓解EMI
- 在7.5V至18V电源下工作
高级电源管理
- 数字温度PWM输出
强大的保护功能
- 逐周期过流和锁存短路保护，响应时间<100ns
- 硬开关时可承受720 V浪涌
- 针对内部过热和UVLO监控的自我保护
顶部冷却12mm x 12mm VQFN封装可隔离电气和热路径，实现最低功耗环路电感

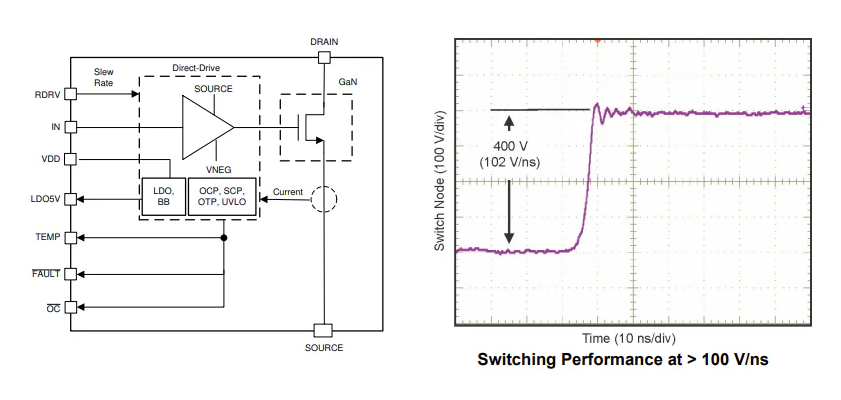

简化框图

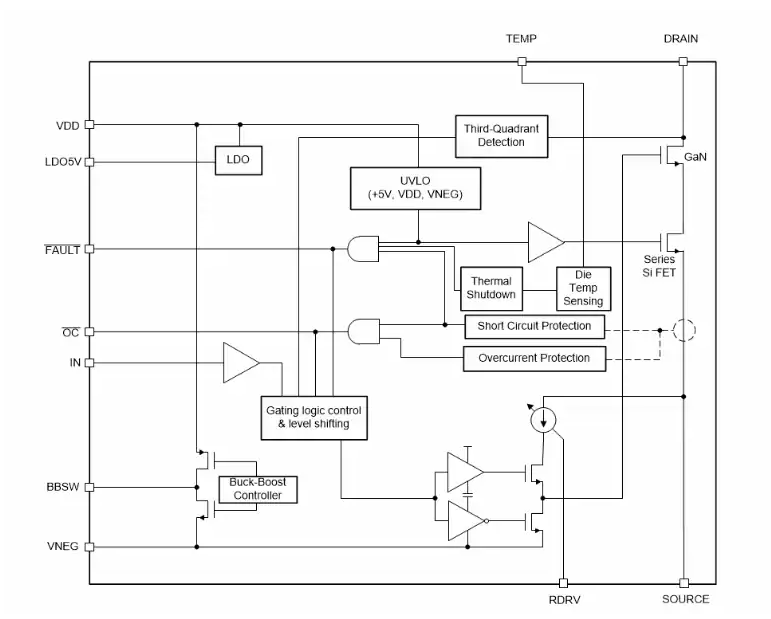

功能框图

?基于LMG352xR030 GaN功率模块的技术解析与应用指南?

?一、核心特性概述?
德州仪器（TI）的LMG352xR030系列是集成驱动与保护的650V/30mΩ GaN FET模块，包含LMG3522R030（基础款）、LMG3526R030（带零电压检测ZVD）和LMG3527R030（带零电流检测ZCD）三款型号。其核心优势包括：

?超高频开关性能?：支持2MHz开关频率，可调压摆率20-150V/ns，优化EMI与开关损耗平衡。
?全集成保护?：集成过流（<100ns响应）、短路、过热及欠压锁定（UVLO）保护，耐受720V浪涌电压。
?先进热管理?：通过PWM信号（9kHz）实时报告结温，精度达±5°C（25°C时）。
?拓扑适配性?：LMG3526R030的ZVD功能助力LLC/TCM拓扑实现软开关，LMG3527R030的ZCD功能简化电流过零检测。

?二、关键技术解析?

?直接驱动架构?
相比传统级联结构，内部集成硅FET确保无偏压时安全关断，工作时通过负压VNEG（-14V）直接驱动GaN器件，消除反向恢复损耗，降低寄生电感至2.5nH以下（典型布局）。
?可编程压摆率?
通过RDRV引脚外接电阻（0Ω-500kΩ）调节压摆率：
- 0Ω：150V/ns（最低开关损耗）
- 接LDO5V：100V/ns
- 300kΩ：20V/ns（优化EMI）
?Buck-Boost电源设计?
内置反相Buck-Boost转换器需外接4.7μH电感和2.2μF电容，支持两种峰值电流模式（0.4A/1A）以适应不同开关频率需求。

?三、典型应用场景?

? 服务器电源（PSU） ?
- 优势：高频开关减少磁性元件体积，ZVD功能提升LLC谐振效率至98%+。
- 设计要点：需采用4层板布局，功率环路电感控制在3nH以内。
?太阳能逆变器?
- 优势：30mΩ导通电阻降低导通损耗，集成温度报告简化热设计。
- 保护配置：建议启用周期-by-cycle过流保护应对光伏阵列瞬态。
?电机驱动?
- 优势：150V/ns压摆率减少死区时间，提升输出波形质量。
- 注意事项：需配合ISO77xxF隔离器（CMTI >50kV/μs）避免误触发。

?四、设计实践建议?

?布局关键?：
- 功率环路优先使用内层铺铜，开关节点铜面积最小化以降低寄生电容。
- VNEG电容（C10）需距引脚<3mm，采用低ESR陶瓷材质（如X7R）。
?散热方案?：
顶部散热器需通过0.5mm导热垫连接，热阻θJC(top)为0.28°C/W（12mm×12mm封装）。
?故障调试?：
FAULT引脚状态解析：
- 常低：VDD UVLO或RDRV开路
- 脉冲低：过温警告（PWM占空比>82%）

?五、选型对比?
