低噪声Buck电源模块TPSM8291x的技术解析与应用指南

Texas Instruments TPSM8291xEVM评估模块支持用户评估TPSM8291x降压电源模块，采用小型4.5mm x 5.5mm QFN封装。TPSM8291x具有2A和3A引脚对引脚兼容性、低噪声 (<20μV RMS )和低纹波(<10μV RMS )。BSR213-001有助于3A TPSM82913在3V至17V输入电压范围内输出1.2V输出电压。同时，BSR213-002利用2A TPSM82912由高达17V的输入电压输出3.3V输出电压。

数据手册；*附件：Texas Instruments TPSM8291xEVM评估模块数据手册.pdf

特性

• 低噪声 (<20μ V RMS )
• 低输出电压纹波 (<10μV RMS )
• 输入电压范围：3V至17V
• 输出电流：3A

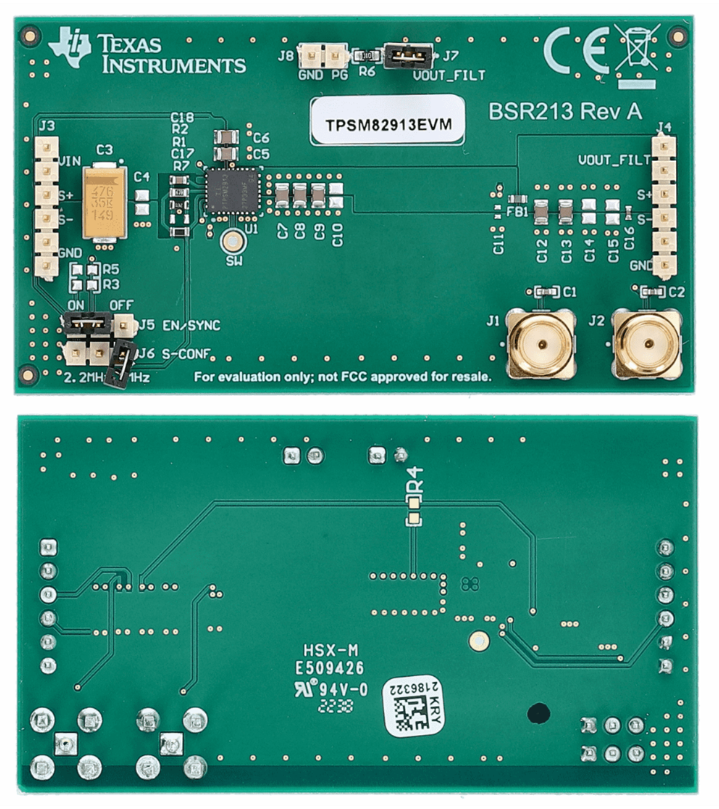

TPSM82913EVM PCB布局

低噪声Buck电源模块TPSM8291x的技术解析与应用指南?

?引言?
德州仪器（TI）推出的TPSM8291x系列是一款专为噪声敏感应用设计的同步降压电源模块，其超低噪声（<20 μVRMS）和低纹波（<10 μVRMS）特性使其成为LDO线性稳压器的高效替代方案。本文基于官方数据手册，从性能特点、硬件设计到测试方法进行全面解析，助力工程师在医疗、通信、航空航天等领域实现高精度电源设计。

?一、核心特性与性能优势?

1. ?超低噪声与纹波?
   • 集成两级LC滤波架构，输出纹波低于200 μVPP，噪声频谱密度优化至20 μVRMS，适用于ADC、时钟、放大器等敏感电路。
   • 支持1 MHz/2.2 MHz可调开关频率，通过外部电阻（R7）配置，平衡效率与噪声抑制需求。
2. ?高集成度设计?
   • 采用4.5 mm × 5.5 mm QFN封装，集成电感、MOSFET及补偿网络，简化PCB布局。
   • 输入电压范围3 V至17 V，提供2 A（TPSM82912）和3 A（TPSM82913）两种电流版本，引脚兼容便于升级。
3. ?灵活的可配置性?
   • ?使能阈值?：通过R3/R5设置自定义输入电压启动点（移除J5跳线）。
   • ?软启动与滤波?：C18电容扩展软启动时间，优化低频噪声抑制。
   • ?同步功能?：支持外部时钟同步（J5接口），避免多模块频拍干扰。

?二、硬件设计关键点?

?1. 输入/输出电容配置?

• ?输入侧?：C4（可选10 μF）可进一步抑制输入电压纹波。
• ?输出侧?：C10/C14/C15为附加储能电容，C11/C16为高频旁路电容，需确保总容值符合数据手册推荐范围（避免影响环路稳定性）。

?2. 纹波测量规范?

• 使用SMA接口（J1/J2）连接示波器，配合同轴电缆与DC阻断器，50 Ω端接以最小化噪声耦合。
• ?禁止使用10倍探头?，直接测量滤波前（J1）和滤波后（J2）的纹波对比。

?3. 单/双LC滤波模式?

• 默认双滤波架构（FB1磁珠+C12/C13）实现极低纹波。若对纹波要求放宽，可替换FB1为0 Ω电阻并移除C12/C13，降低BOM成本。

?三、典型应用场景?

1. ?医疗设备?
   为MRI前端电路或生物传感器供电，避免噪声干扰微弱信号采集。
2. ?通信基础设施?
   用于FPGA或高速SerDes的电源轨，确保信号完整性。
3. ?测试测量仪器?
   高精度基准电压源的首选方案，提升ADC/DAC动态范围。

?四、设计注意事项?

• ?热管理?：满负载时模块温升需监控（参考图3-1热性能曲线），建议预留散热过孔。
• ?布局优化?：优先参考EVM的4层板设计（图4-1至4-5），内层铺地屏蔽高频噪声。
• ?BOM选型?：关键器件如磁珠（BLE18PS080SN1）需严格按手册规格选用。
