Texas Instruments ESD752和ESD762双通道ESD保护二极管设计用于USB供电 (USB-PD) 和工业接口。ESD752和ESD762的额定接触ESD达到或超过IEC 61000-4-2等级4标准规定的最大电平（±30kV或 ±20kV接触和 ±30kV或 ±20kV气隙）。低动态电阻和低钳位电压可针对瞬态事件提供系统级保护。这种保护至关重要，因为工业系统对鲁棒性和可靠性的要求很高。

数据手册；*附件：Texas Instruments ESD752和ESD762双通道ESD保护二极管数据手册.pdf

TI ESD752和ESD762双通道ESD保护二极管具有每通道低IO电容和提供两条IO线路的引脚排列，可防止因静电放电 (ESD) 和其他瞬变造成损坏。ESD752的IPP = 5.7A（8/20?s浪涌波形）能力使其适用于保护USB VBUS和工业I/O线路免受瞬态浪涌事件的影响。此外，ESD752和ESD762的3pF或1.7pF线路电容适用于保护USB电力传输的低速信号和工业应用的IO信号。

ESD752和ESD762采用两种引线式封装，可轻松实现直通式布线。

特性

• IEC 61000-4-5 (8/20?s)：5.7A或2.5A 强大浪涌保护
• IEC 61000-4-2 4级ESD保护：
  • ±30kV或±20kV接触放电
  • ±30kV或±20kV气隙放电
• 工作电压：24V
• 双向 ESD 保护
• 双通道器件通过单个元件提供全面的ESD和浪涌保护
• 低钳位电压可保护下游元件
• I/O电容 =3pF或1.7pF（典型值）
• SOT-23 (DBZ) 尺寸小，采用标准设计，具有通用占位
• SOT-323/SC-70 (DCK) 超小、标准、节省空间的通用封装
• 用于自动光学检测 (AOI) 的引线封装

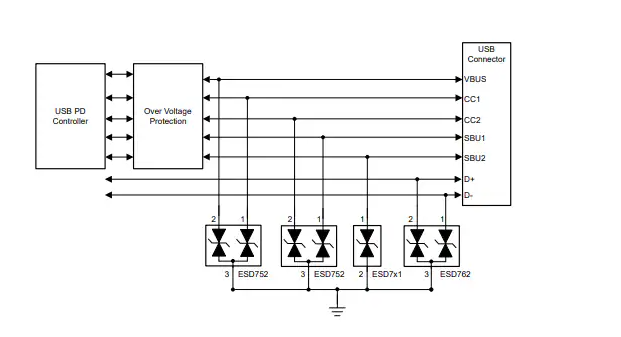

典型应用

ESD752和ESD762双通道ESD保护二极管技术解析与应用指南

一、产品核心特性

德州仪器(TI)推出的ESD752和ESD762是24V双向双通道ESD保护二极管，采用SOT-23和SOT-323/SC-70封装，具有以下突出特性：

• ?强大的浪涌保护能力?：
  • IEC 61000-4-5(8/20μs)：ESD752支持5.7A，ESD762支持2.5A
  • IEC 61000-4-2等级4 ESD保护：
    • ESD752：±30kV接触放电/±30kV空气放电
    • ESD762：±20kV接触放电/±20kV空气放电
• ?优异的电气参数?：
  • 24V工作电压
  • 低钳位电压保护下游元件
  • I/O电容典型值：3pF(ESD752)或1.7pF(ESD762)
  • 动态电阻：0.35Ω(ESD752)和0.57Ω(ESD762)
• ?封装优势?：
  • SOT-23(DBZ)：标准小型封装(2.92mm×1.30mm)
  • SOT-323/SC-70(DCK)：超小型封装(2.00mm×1.25mm)
  • 带引脚封装便于自动光学检测(AOI)

二、关键技术创新

1. 双向保护架构

采用背对背TVS二极管结构，提供正负极性全面保护：

• 正向击穿电压最小25.5V
• 反向击穿电压最小-25.5V
• 保持电压5V(典型值)

2. 低钳位电压技术

• ESD752在5.7A(8/20μs)下钳位电压仅37V
• ESD762在2.5A(8/20μs)下钳位电压仅36V
• 传输线脉冲(TLP)测试16A时钳位电压35V(ESD752)/38V(ESD762)

3. 超低泄漏设计

• 偏置电压±24V时最大泄漏电流仅50nA
• 工作温度范围-55°C至+150°C全温区泄漏保持稳定

三、典型应用设计

1. USB PD接口保护方案

?设计要点?：

• VBUS线路采用ESD752(5.7A浪涌能力)
• CC1/CC2/SBU1/SBU2/D+/D-采用ESD762(1.7pF低电容)
• 布局时尽量靠近连接器放置
• 保护器件与连接器间走线避免锐角转弯

?保护效果?：

• 可承受±30kV(ESD752)/±20kV(ESD762)接触放电
• 防止VBUS短路到数据线造成的损坏
• 支持USB 480Mbps全速数据传输

2. 工业网络接口保护

?设计方案?：

• DeviceNet/CANopen等网络采用ESD752
• 4-20mA回路采用ESD762
• 配合PLC输入/输出电路
• 保护ADC输入免受浪涌损坏

四、设计注意事项

1. 关键参数选择

2. PCB布局规范

• 保护器件距连接器<10mm
• 接地引脚使用短而宽的走线
• 敏感信号与保护走线间距≥3倍线宽
• 避免保护走线平行长距离布线

3. 热管理建议

• 连续工作结温不超过150°C
• 高温环境需考虑降额使用
• 多通道应用时注意功率分配

五、性能测试数据

1. 钳位特性测试

2. 响应时间测试

• ESD事件响应时间<1ns
• 从触发到完全钳位约30ns
• 恢复到低泄漏状态时间<500ns

六、应用场景推荐

1. ?USB电源传输?：VBUS和CC/SBU/D+/D-线路保护
2. ?工业控制网络?：DeviceNet、CANopen等现场总线
3. ?过程控制?：4-20mA回路和PLC I/O保护
4. ?汽车电子?：符合AEC-Q100 Grade 1标准
5. ?数据采集?：ADC输入通道浪涌保护
