倾佳电子推动SiC模块全面替代IGBT模块的技术动因与SiC模块应用系统级优势深度研究

倾佳电子（Changer Tech）是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半导体器件以及新能源汽车连接器。?

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！

倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

一、引言：第三代半导体替代浪潮与国产突破的时代大势

近年来，随着全球能源结构向低碳化、清洁化和智能化转型，电力电子行业作为支撑新能源、交通电动化和高端制造的基石，正经历深刻技术变革。以碳化硅（SiC）为代表的第三代半导体器件，凭借高压、高频、高温和低损耗的物理特性，正加速取代以绝缘栅双极型晶体管（IGBT）为代表的第二代硅基半导体，从而推动光伏、储能、电镀电源、新能源汽车等关键应用场景的系统升级和国产替代。倾佳电子作为国内BASiC（基本半导体）官方一级代理，通过多年方案推广和市场深化，成为推动SiC模块全面替代IGBT的排头兵之一，其在高频、高温、低损耗等维度上的技术积累和推广模式对电力电子行业影响深远。

高频高效、系统级降本、供应链自主可控与国家战略高度支撑，促使SiC模块成为兼具商业价值和战略意义的关键环节。本报告基于倾佳电子代理的BASiC SiC模块相关技术文献、产业分析、公开报道和应用实证，系统梳理国产SiC模块在技术性能、系统效益、供应链安全、政策生态等方面对IGBT的全面超越，并结合各主流落地场景，剖析其在推动中国电力电子自主可控和高质量发展中的核心地位。

二、SiC与IGBT模块关键性能对比分析

2.1 材料物理与器件结构

碳化硅（SiC）作为第三代宽禁带半导体，对比硅（Si）基IGBT在材料层面实现了突破性进步：

禁带宽度：SiC为3.26 eV，硅为1.12 eV，带来更高的本征耐压和高温可靠性；

临界击穿场强：SiC达3-4 MV/cm，是硅基材料的约10倍，使其适用于更高电压的功率应用；

热导率：SiC（约3.3～4.9 W/cm·K）是硅（1.5 W/cm·K）的3倍以上，显著改善高温运行的散热设计；

电子饱和迁移率：SiC高于Si，有利于高频应用的快速开关。

从器件结构看，SiC MOSFET为单极型、宽带隙器件，无“拖尾电流”（尾电流）；IGBT则为MOS+双极型混合，存在载流子注入和拖尾电流问题，限制了高频性能和效率。

2.2 核心电气性能对比表

性能维度	SiC MOSFET模块（以BASiC 62mm为例）	传统IGBT模块（以主流1200V为例）
封装规格	62mm工业标准	62mm、EconoDual3等标准
赛道适用性	光伏、储能、工控、主驱	光伏、储能、工控、主驱
电压等级	650V/1200V/1700V/2000V	650V/1200V/1700V
典型导通阻抗	2.5～7.5mΩ @160A/18V	Vce(sat) 1.8～3.5V @300A
开关频率	>100kHz、tr/tf<60ns	<20kHz、tr/tf>200ns
允许结温	175~200℃	150℃
开关损耗	Eon+Eoff典型 20-50mJ @175℃	100mJ以上
热管理	热阻0.07~0.29K/W，散热简化	热阻~0.06K/W，散热复杂
反向恢复	体二极管Qrr<1μC，trr<30ns	外附快恢复二极管Qrr>5μC
系统效率	>98.5%	95-96%
系统体积重量	小型化、集成度高	散热/磁性元件大
综合损耗	传统IGBT的20-40%	基线
初始成本	持平或略高	持平或略低
全生命周期	高可靠、寿命2倍于IGBT	典型10年
EMC性能	低EMI	易有EMI尖峰

注：具体参数会随型号/应用变化略有不同，上表体现主流趋势，BASiC为主国产模块代表。

2.3 详细对比说明

导通与开关损耗方面，SiC模块因单极导电与低Rds(on)特性，高压大电流下损耗远低于IGBT（如实际应用中SiC模块导通损耗可低60-80%），且关断无尾电流，适合高频与动态工况。高频时，IGBT开关损耗呈几何倍数增长，应用受限。

高温与高压能力上，SiC的热导率和高击穿场使其支持更高结温（175~200℃），更快散热，电路模块可承受更苛刻环境而无需大幅增加散热系统，整体系统体积/成本降低。

系统级优化表现为高频小型化（可减少电感、电容和散热体体积30~50%）、高效率和超可靠性，尤其适用于对能效、功率密度和连续运行要求极高的新兴领域，如新能源车、集中式储能/电解、光伏/风储等。

成本方面，目前SiC初期采购价已与进口IGBT持平甚至更低，长期运行能效和维护、体积等因素使其LCC（全生命周期成本）更优。

系统级创新在于采用低电感、高绝缘、高兼容性封装（如BASiC 62mm/HPD平台），对高压大功率系统可平滑升级。

三、BASiC SiC模块关键技术性能与驱动配套创新

3.1 BASiC模块技术亮点与国际对标

BASiC（基本半导体）作为国内第三代半导体研发制造的头部企业，通过自主芯片设计、车规级封装、工艺流程迭代，打造了具有国际对标能力的SiC模组/分立器件。倾佳电子作为其一级代理，实现了高效分销与场景化推广。

关键技术性能及亮点主要包括：

超低导通电阻：如BMF540R12KA3 1200V/540A模块@25°C Rds(on)仅2.5mΩ，175°C下4.3mΩ，负载能力出色；

高速开关特性：tr=60ns、tf=41ns，Eon+Eoff极低；

高温稳定性：支持175~200°C持续结温运行，热阻低至0.07K/W；

高封装一体化：Si?N?陶瓷基板+铜底板，超低杂散电感（14nH），抗弯强度优于AlN封装，器件寿命2~3倍于IGBT；

可靠性：通过AQG324等车规级认证，典型工业应用中无分层/失效；

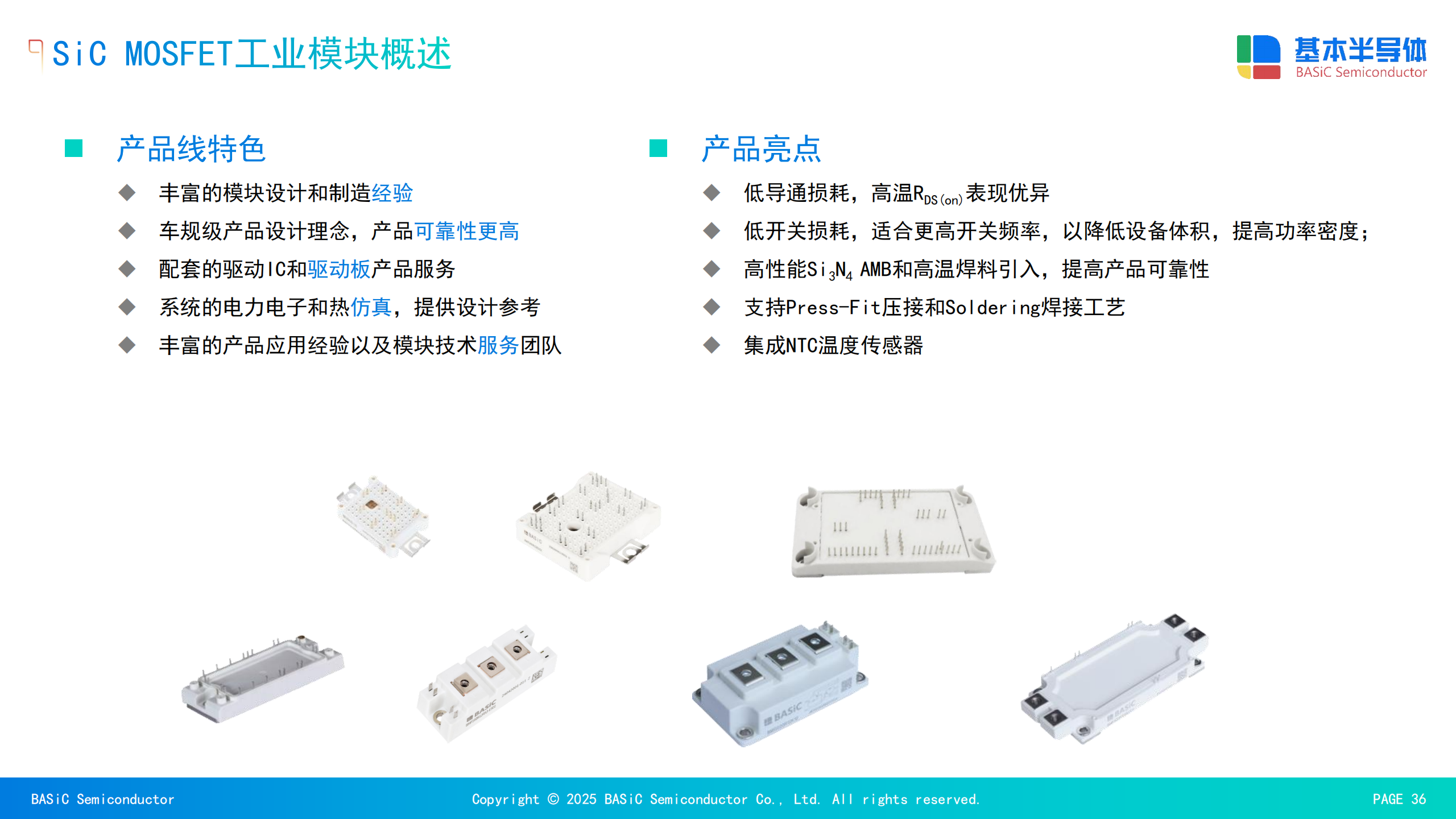

多标准封装：全面兼容62mm、HPD、TPAK、DCM、EconoDual等国际工业标准，便于平滑产业导入与跨平台升级。

3.2 全栈驱动方案创新与配套生态

BASiC及倾佳电子围绕主流SiC模块推出完整驱动与配套方案，攻克了SiC在极高频、硬开关、EMI和系统安全的一系列难题，提升了工程适配与批量落地能力：

专用门极驱动芯片（如BTD5350MCWR）：峰值输出10A，无需推挽环节，集成米勒钳位，有效抑制直通误开通，大幅降低EMI风险；

高频DCDC辅助电源BTP1521x系列：输出6W，支持-4V/+18V双极供电，频率可达1.5MHz，满足多通道、高EMI场景供电要求；

保护与互锁设计：集成直通保护、软启动、欠压与过流保护，适配宽功率平台；

应用级参考设计：如工业级BSRD-2503方案，开放参考设计、仿真模型和EMC优化支持，解决客户导入时的驱动、热仿真、电磁兼容等各类实际难题，极大缩短项目验证周期。

3.3 驱动与系统设计差异化分析

SiC相较IGBT，在驱动、并联、板级设计等方面具有根本性变化：

需要更高的栅压和更小的寄生参数控制，强调-4V~+18V负压关断和高dV/dt能力；

板级布局强调“近距离+对称性”，减少开关尖峰和环路电感损耗；

并联能力增强，正温度系数自然均流，易于实现高可靠并联输出；

驱动与主控协同设计，利于LLC拓扑、ANPC三电平等新一代高频硬开关架构系统集成。

四、系统级效益与成本分析

4.1 高频、高功率密度效应带来的系统革新

系统级损耗与功率密度是SiC替代IGBT的直接体现，如BASiC-BMF160R12RA3 50kW高频感应电源应用案例：

导通损耗：SiC约为30W/IGBT约234W，降低87%；

开关损耗：SiC约187W/IGBT约800W，降低76%；

总损耗：SiC约216W/IGBT超1034W，整体仅21%，系统效率提升显著，寿命延长且散热需求锐减，适用更大功率密度场景。

高频化带来了模块整体、散热、磁性元件（如电感电容）体积减少，设备小型化程度达30~50%，极大节约了系统配套及空间成本。

4.2 成本优化路径与经济性提升

目前SiC模块采购成本已趋于IGBT或低于进口IGBT，但其真正价值体现在全生命周期TCO（总拥有成本）优化：

高效率直接降低能耗，年均运行电费节省5~20%；

体积小、散热系统简化（风冷可替代水冷），初装成本下降5~10%；

高寿命、低故障率，运维与更换成本降半；

投资回报周期（ROI）例证：储能/光伏/工商业系统普遍缩短至1~2年，后续收益更快兑现；

随着规模化和8英寸晶圆国产突破，SiC模块单价正持续逼近硅基器件，使大批量应用经济性突破临界点。

4.3 系统方案进化与未来趋势

随着行业标准化，“平台+模块化”趋势日益明显。以致BASiC平台为代表的行业新一代封装，积极推动通用封装、工艺极简化和全工况适配，进一步降低系统开发与适配门槛；BASiC配套设计有效解决实际产品场景落地的问题，推动SiC大规模产业化。

五、主流应用场景的示范及落地案例

5.1 光伏逆变器应用

全国产SiC光伏逆变器方案现已在工商业、分布式、集中式等场景广泛落地。

SiC模块（如BASiC B2M040120Z）替代传统IGBT，支持60kHz至>100kHz高频开关，系统体积减半，满载效率突破98.8%（高于IGBT方案2%），成为高端市场标配；

支持主流三电平T型、ANPC等新型高效拓扑，现场实测通过中国/欧盟等多项并网与EMC标准，兼容多路MPPT和分布式拓扑；

逆变平台尺寸大幅缩小，BOM与散热成本合计下降超20%，助推大规模光伏平价上网进程。

5.2 储能变流器（PCS）的标配升级

SiC模块已成为国内工商业储能和电网/大规模储能PCS的首选核心器件：

125kW及以上PCS，BASiC SiC模块导入带来能效提升12%、功率密度提升25%、系统体积降2550%，主要核心指标显著优于IGBT；

实际场景中，PCS-PCS一体柜数量减少8-10台，布设更紧凑，运行费用降低，年节电可达20万度以上；

维护周期倍增，可靠性与环境适应性大幅提升，支持2000V及以上高压系统，适配未来超大规模新能源场景。

5.3 高频电镀/感应/焊接电源升级

高频电镀电源采用BASiC 62mm SiC模块（如BMF160R12RA3）替代IGBT（如富士2MBI300HJ-120-50/英飞凌FF300R12KS4），导通和开关损耗降低约60-80%，设备体积缩小30%，年电费/运维费用节省可观，成为电镀、电泳、氢能制备等高耗能工业项目首选升级路径；

在50kW高频电源对比仿真中，SiC方案总损耗仅为传统方案的30%，系统效率提升到98.4%，节能环保优势突出20；

SiC模块可支持高达100~150kHz高频，满足焊机、电解等多变负载和复杂控制需求，拓宽了工业领域技术升级的广度和深度。

5.4 新能源汽车主驱/电控/充电系统

六、供应链安全、国家战略与政策支撑

6.1 国产化率提升与产业安全

SiC模块已覆盖上游衬底、外延、中游芯片/模块/驱动、下游系统方案全链条；天岳先进、三安光电、士兰微、BASiC等头部企业打破国际垄断；

国产6英寸SiC衬底年均产能超100万片，8英寸正批量投产（国内企业2024年出货10万片），设备国产化率持续提升，价格已至国际售价的35-60%；

SiC器件模块国产化率2023年已达38.8%，在储能、新能源汽车等领域突破50%，供应链风险显著降低。

6.2 国家战略、政策创新与应用推广

十四五及多轮专项政策将第三代半导体列为战略新兴产业关键环节，明确提出SiC为重点攻关方向；

政策红利：补贴、产业基金、技术标准落地（如中国主导的IEC国际标准）、优先采购权及税收、金融支持等全方位推动产业升级；

国内头部企业（BASiC、比亚迪半导、方正微等）批量中标储能、汽车、轨道交通等国家级项目，有效促进自主可控和供应链安全；

以车规级标准向工业/储能/电网场景外溢，为“双碳”目标下中国新型电力系统升级提供科技基础底座。

6.3 国际格局下的中国机遇

SiC产业中国占全球晶圆产能比重由35%提升至2025年预计超60%，价格战与规模化反向影响国际价格，逐步主导全球产品标准与市场体系；

国内SiC产业链专利年授权增速达58%，技术壁垒、标准规则制定能力大幅增强，为中国产业脱离“卡脖子”状态提供战略纵深。

七、倾佳电子与BASiC代理业务创新实践

7.1 倾佳电子企业定位与市场服务

倾佳电子作为BASiC?官方授权一级代理，服务新能源、数字电力、交通电动化等战略新兴行业，聚焦SiC MOSFET模块应用推广及供应链平台打造，是中国SiC模块全面替代IGBT的重要推动者与创新者；

核心覆盖产品线：光伏/储能、工业电源、新能源汽车主驱/OBC、AI算力中心、高频感应、焊机、轨道交通等领域多系列标准模块与分立器件，配套全栈驱动IC、辅助电源芯片及连接器系统；

战略服务体系：通过全国多地本地化工程支持、现货调配、技术仿真和EMC服务，加速SiC应用落地进程，实现“器件+方案+交付”一体化赋能；

领先的方案推广经验获BASiC“年度市场拓展进步奖”，典型项目实现行业首批量产导入。

7.2 技术推广理念与生态协同创新

主张“技术替代+系统平台化”，以BASiC第三代SiC产品为武器，推动主流工业和新能源场景彻底革新传统IGBT；

搭建“供应链+工程服务”平台，驱动创新器件、智能驱动、模块化方案全链融合，催生降本增效的系统级价值；

积极联合客户、行业协会、院校机构，推动标准共创、产业链协同和全生命周期生态闭环；

着力推动本土化、可信交付、数据驱动的供应链模式，借助平台赋能加速国产SiC模块产业生态壮大，助力中国制造业高质量跃迁。

八、市场趋势、产业规模与未来展望

市场增速与规模：2023年全球SiC功率器件市场规模达30.59亿美元，国内市场增速全球领先；预计2028年全球突破100亿美元，产业年均复合增速达29%，主驱SiC市场渗透率持续提升；

价格下行与洗牌期到来：2025年国内SiC市场进入价格与产能双重洗牌，6英寸模块已低至1500元，8英寸降本提效加速产业标准化与龙头集聚；

头部企业脱颖而出：拥有材料、设计、封装和产业链协同能力的龙头企业将主导未来“中国方案”向国际市场反向输出；

新应用场景爆发：AI数据中心、轨道交通、氢能制备、新型电力系统等新领域带动SiC的多元化、智能化应用，材料与工艺创新将成核心驱动内核；

终极目标：实现SiC全线国产自主可控，从“进口替代”跃升为“全球规则制定者与产业主导者”，让国产SiC模块成为绿色制造关键底座和全球低碳转型中国贡献新名片。

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块，配套驱动板及驱动IC，请搜索倾佳电子杨茜

九、结论与主张

SiC模块替代IGBT已成历史必然。从材料性能到系统效益，从产业链安全到国家战略，从工程驱动到市场结构，BASiC为代表的国产SiC模块正在倾佳电子等业者推动下完成电力电子产业的跃级升级。凭借高频、高温、低损耗、高集成度等维度的突出优势，BASiC SiC模块已成为光伏、储能、工业电源、新能源汽车等市场的首选核心元件。成本下行与系统高效协同推动其全生命周期经济性不断优化，应用难点正在配套方案创新与供应链成熟中加速突破。

国家战略与政策红利驱动中国率先实现第三代半导体“弯道超车”——国产SiC模块全面替代IGBT不仅重塑电力电子格局，更奠定了中国制造业自主可控和全球产业竞争新优势。倾佳电子及BASiC的实践，为实现“自主可控、绿色高效、规模可持续”的电力电子新时代提供了系统性解决方案与样板。

未来，随着SiC生态体系完善及大尺寸晶圆、先进封装新技术落地，国产SiC模块将在更多高端领域实现技术引领和价值创造，成为中国新质生产力战略升级的重要力量和全球能源革命的制高点。
