?OPT4060 RGBW高分辨率颜色传感器的技术解析与应用

Texas Instruments OPT4060 RGBW高分辨率颜色传感器是一款单芯片颜色传感器，能够测量四个通道，每个通道均具有特定设计的光谱响应。四个通道中的三个通道在红色、绿色和蓝色波长上具有峰值频谱响应，第四个通道具有宽带光谱响应。通过这些通道进行测量，可以提取照明环境的重要特征，例如（i）光强度（勒克斯）和（ii）颜色。OPT4060采用小型SOT-5X3封装。

数据手册：*附件：Texas Instruments OPT4060 RGBW高分辨率颜色传感器数据手册.pdf

OPT4060具有可选寻址方案，可在共享的I^2^C总线上启用多达四个器件。这些通道的光谱响应针对颜色检测进行了专门调节，同时强烈抑制远离其各自峰值的波长，尤其是NIR（850nm和940nm）区域。滤光片采用先进的滤光片技术，即使在光线入射角度较高的情况下也能提供出色的滤光性能。

OPT4060上设计的光学滤波器拥有强大的红外抑制功能，即使将传感器置于深色玻璃下，也有助于保持高精度。出于美学考虑，此功能是最终产品工业设计中的常见要求。Texas Instruments OPT4060专为需要照度级别检测的系统而设计，通过提供有关照明强度和照明颜色的信息来增强用户体验。

特性

• 通过高速I^2^C接口实现高精度、高速颜色光/数转换
• 使用精密光学滤波器的四通道感应
  • 三个通道在红色、绿色和蓝色波长下具有峰值响应，且NIR抑制>99.99%（850nm）
  • 清晰的宽带宽通道
• 高分辨率RGB颜色测量
• 半对数输出，具有七个二进制对数满标度照度范围，在每个范围内具有高度线性响应
• 内置自动满标度照度范围选择逻辑，可根据输入光条件切换测量范围，范围之间具有良好的增益匹配
• 每通道12个可配置转换时间，范围为600μs至800ms，适用于各种高速和高精度应用
• 26位有效动态范围，从2.15mlux至144klux
• 针对硬件同步触发和中断的外部引脚中断
• 低工作电流：24?A
• 超低待机功耗：2?A
• 工作温度范围：-40 °C至+85 °C
• 宽电源电压范围：1.6 V至3.6 V
• 耐受5.5V电压的I/O
• 可选I^2^C地址
• 外形小巧的2.1mm×1.9mm×0.6mm SOT-5X3封装

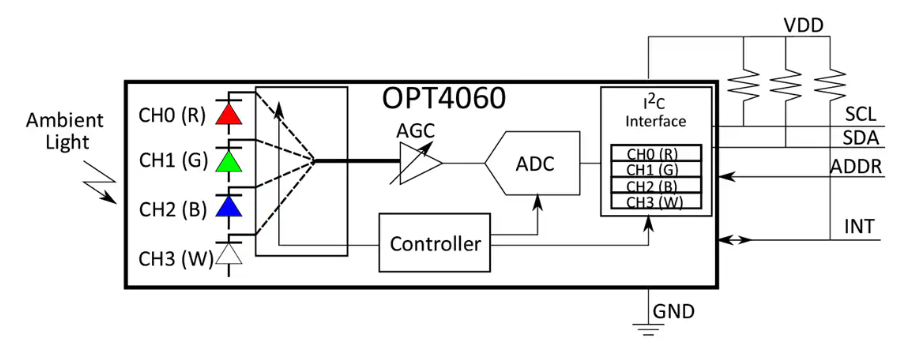

功能框图

?OPT4060 RGBW高分辨率颜色传感器的技术解析与应用?

?一、产品概述?
Texas Instruments推出的OPT4060是一款高性能RGBW颜色传感器，集成了高精度光数字转换功能，通过I2C接口实现高速数据传输。该传感器具备四通道光谱感知能力（红、绿、蓝及宽频白光通道），支持26位动态范围（2.15 mlux至144 klux）和12种可配置转换时间（600 μs至800 ms/通道），适用于显示亮度调节、相机色彩校正、自动白平衡等场景。

?二、核心特性?

1. ?光谱性能?
   • 三通道峰值响应分别对应红（605 nm）、绿（555 nm）、蓝（450 nm）波长，并实现>99.99%的近红外（850 nm）抑制。
   • 宽频白光通道（500 nm）用于全光谱光强测量。
   • 半对数输出结合线性响应，支持七级自动量程切换，确保不同光照条件下的精度。
2. ?动态范围与分辨率?
   • 26位有效动态范围，最低可测2.15 mlux（800 ms转换时间）。
   • 分辨率随转换时间动态调整，例如25 ms转换时间下分辨率为17.2 mlux，800 ms时提升至2.15 mlux。
3. ?低功耗设计?
   • 工作电流仅24 μA，待机电流低至2 μA，支持1.6 V至3.6 V宽电压供电。

?三、典型应用?

1. ?显示与摄像系统?
   • 通过实时RGBW数据反馈，优化显示屏背光或相机白平衡。
   • 示例：根据环境光色温自动调整显示色域，提升视觉舒适度。
2. ?智能照明控制?
   • 结合THRESHOLD_H/L寄存器设置光强阈值，触发照明设备调光。
   • 应用场景：建筑自动化中根据自然光强度调节LED灯具亮度。
3. ?工业设计?
   • 小尺寸封装（2.1 mm × 1.9 mm × 0.6 mm）适合集成至紧凑设备，如笔记本或平板电脑。

?四、设计要点?

1. ?光学布局?
   • 传感器需避免遮挡，推荐视场角≥±45°。
   • 覆盖玻璃需保持清洁，避免红外透过率差异影响测量精度。
2. ?电气接口?
   • I2C总线需配置10 kΩ上拉电阻，INT引脚支持硬件中断触发。
   • 电源旁路电容（100 nF）应贴近传感器放置。
3. ?寄存器配置?
   • ?自动量程模式?：设置RANGE=0xC，简化软件逻辑。
   • ?中断模式?：通过INT_CFG选择单通道或全通道完成中断通知。
