Texas Instruments TPS714低压差（LDO）线性稳压器是一款低静态电流器件，采用微型封装，具有低功耗运行和宽输入电压范围等优点。因此，TPS714专为电池供电型应用而设计，可用作低功耗微控制器的电源管理附件。

数据手册：*附件：Texas Instruments TPS714低压差（LDO）线性稳压器数据手册.pdf

TPS714有固定版本和可调版本可供选择。为获得更大的灵活性或更高的输出电压，可调电压版本使用外部反馈电阻器将输出电压设置为1.205V至8.8V。TPS714 LDO在负载电流为80mA时支持650mV（典型值）的低压差。在整个输出负载电流范围内（0mA至80mA），低静态电流（典型值为3.2?A）均保持稳定。TPS714还具有内部软启动功能，可降低浪涌电流。内置过流限制有助于在发生负载短路或故障时保护稳压器。

Texas Instruments TPS714采用适用于高功率耗散应用的2mm×2mm封装以及适用于手持和超便携应用的SC70-5封装。

特性

• 2.5 V 到 10 V 的输入电压范围
• 可用输出电压选项
  • 固定：1.8 V至5 V
  • 可调：1.205 V至8.8 V
• 输出电流：高达80mA
• 80mA负载电流时IQ 低至：3.2?A
• 压差电压：50mA负载下为415mV
• 过流保护
• 工作结温范围：–40°C至+125 °C
• 封装
  • 2mm×1.25mm SC-70（DCK）
  • 2mm×2mm WSON（DRV）

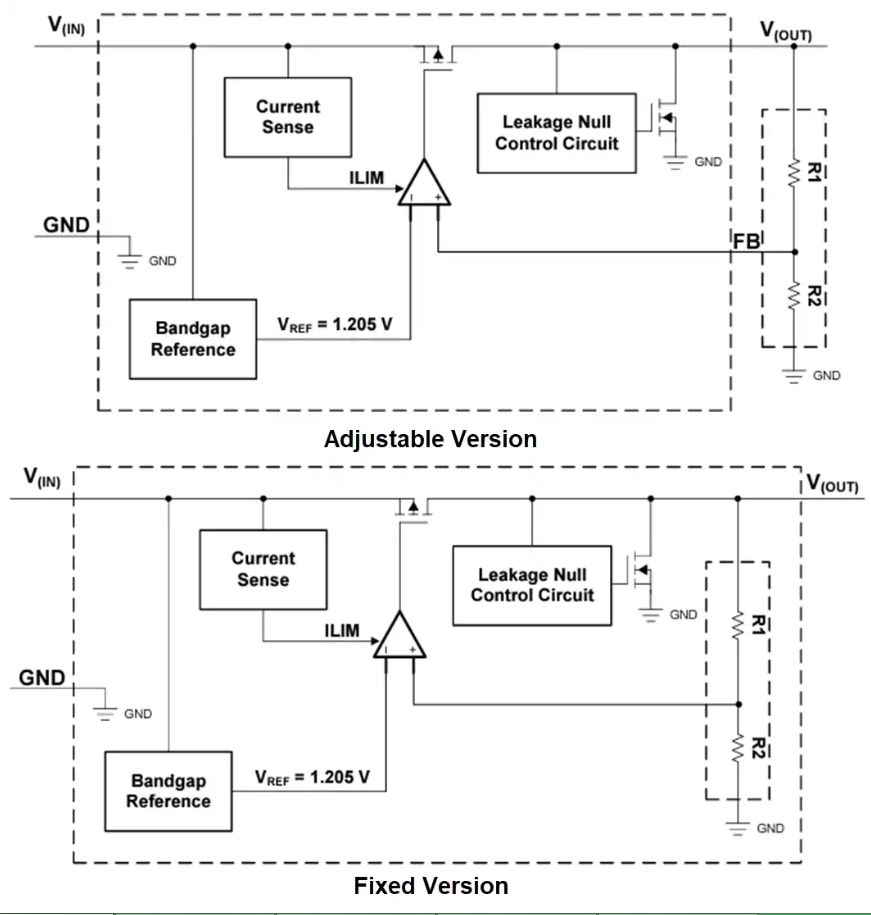

功能框图

Texas Instruments TPS714低压差线性稳压器(LDO)深度解析

一、产品概述

Texas Instruments TPS714系列是专为低功耗应用设计的低压差线性稳压器，具有以下核心特性：

• ?超低静态电流?：仅3.2μA(典型值)，适用于电池供电设备
• ?宽输入电压范围?：2.5V至10V，兼容多种电源方案
• ?双版本可选?：固定输出电压(1.8V至5V)和可调输出电压(1.205V至8.8V)
• ?高输出精度?：±3%输出电压精度(固定版本)
• ?微型封装?：提供2mm×1.25mm SC-70和2mm×2mm WSON两种封装

二、关键技术创新

1. 超低功耗设计

• 静态电流稳定在3.2μA(典型值)从空载到满载(80mA)
• 采用泄漏归零控制电路(Leakage Null Control Circuit)
• 内部软启动功能(仅新型芯片)限制浪涌电流

2. 先进保护机制

• 砖墙式(brick-wall)过流保护
• 输入过压保护(最高30V耐受)
• 热关断保护

3. 双代工工艺版本

• ?传统芯片?：成熟工艺，稳定性验证
• ?新型芯片?：优化工艺，改进特性：
  • 更低的压差电压(415mV@50mA)
  • 改善的噪声性能(425μVrms)
  • 增强的电流限制特性

三、典型应用设计

1. 电池供电MCU系统

典型连接示意图：
VIN → 0.1μF → TPS714 → 0.47μF → MSP430 MCU

设计要点：

• 选择固定输出版本简化设计
• 最小输出电容0.47μF确保稳定性
• 输入电容推荐0.1μF以上抑制电源噪声

2. 工业传感器供电

方案特点：

• 利用可调版本适应不同传感器电压需求
• 反馈电阻选择：
  • R2=1MΩ(固定)
  • R1根据Vout=1.205×(1+R1/R2)计算
• 添加Cff电容(≥10pF)改善瞬态响应

四、性能参数详解

1. 电气特性(典型值)

2. 温度特性

• 工作结温范围：-40°C至+125°C
• 高温特性：
  • 125°C时静态电流≤4.8μA(新型芯片)
  • 高温下压差电压增加约30%

五、设计注意事项

1. 布局指南

• 输入/输出电容就近放置
• 使用宽铜箔连接GND引脚
• WSON封装必须焊接散热焊盘
• 避免长走线引入寄生电感

2. 热管理

热阻参数(θJA)：

• DCK封装：253.8°C/W
• DRV封装：79.5°C/W

最大功耗计算：
PDmax = (TJmax - TA)/θJA
例如：TA=85°C时，DCK封装最大功耗约158mW

3. 电容选择

• 推荐X7R/X5R陶瓷电容
• 考虑电压降额效应(有效容量≈标称值50%)
• 输出电容ESR不影响稳定性

六、选型建议
