光颉科技LRJ系列超低阻值跳线电阻,高性能低成本,用于极低的阻抗

在现代高密度、高性能电子设计中，传统跳线方案（如DIP排针）的空间占用与寄生电阻已成为瓶颈。光颉科技推出的LRJ系列金属合金超低阻值跳线电阻，以 “零欧姆”性能重新定义了电路连接方式，是比DIP跳线头空间更小、成本更低的好选择。这种金属跳线设计用于极低的阻抗，并将电路连接作为零欧姆电阻器，为工程师提供了更优的空间与电气解决方案。

核心优势与技术亮点：

1. 真正的“零欧姆”性能：
   • 超低电阻值：突破性地将电阻降至近乎忽略不计的水平（0402~0805尺寸：< 0.5 mΩ；1206/2010尺寸：< 0.2 mΩ）。
   • 金属合金基板：核心采用高性能金属合金材料，而非常规厚膜电阻材料，从根本上实现极低阻抗和优异导电性。
2. 卓越的高电流承载能力：
   • 金属合金的固有特性赋予LRJ系列出色的电流处理能力，完美适配服务器电源、电动工具、电源模块等高功率密度场景。
   • 耐高温特性：确保在高电流工作环境下保持稳定可靠连接。
3. 空间与成本双优化：
   • 极致节省空间：贴片封装（0402, 0603, 0805, 1206, 2010）直接集成于PCB表面，显著节省宝贵的板面空间，助力设备小型化、轻薄化。
   • 成本效益显著：相比需要额外安装工序的DIP跳线帽或排针，LRJ系列采用标准SMT工艺，大幅降低物料成本与组装成本。
4. 设计灵活性与可靠性：
   • 简化布局布线：作为“零欧姆电阻”，在PCB设计上可灵活用于单点跳线、跨接线路、测试点预留或替代磁珠/电感（需评估），优化电路布局。
   • 提升生产良率：统一的SMT制程替代手工插装跳线帽，减少人为错误，提高生产效率和一致性。
   • 高可靠性连接：金属合金结构提供坚固、稳定的电气连接。

核心应用领域：

• 高性能计算与数据中心：服务器主板、GPU板卡、高密度电源（PMIC, VRM）。
• 便携式电子设备：笔记本电脑、平板电脑、智能手机主板内部关键连接。
• 工业与电动工具：电机驱动板、电池管理系统(BMS)、大功率控制器。
• 电源管理系统：开关电源(SMPS)、DC-DC转换器、电源分配网络(PDN)的优化连接。
• 通信基础设施：基站设备、网络交换机/路由器中的高可靠性连接。

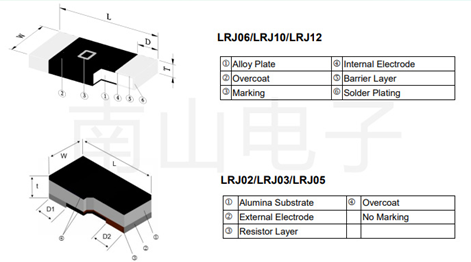

LRJ系列结构：

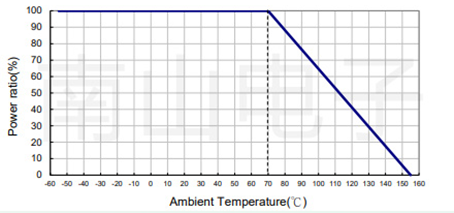

LRJ系列降额曲线：

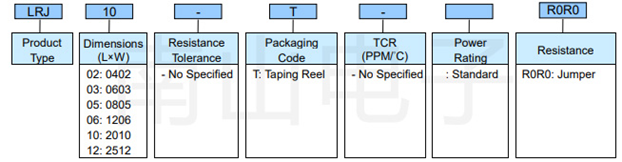

LRJ系列命名规则：

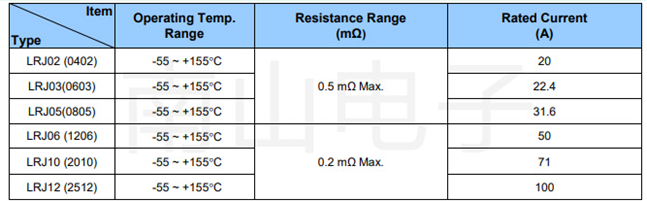

LRJ系列电气规格：

南山电子是Viking（光颉科技）授权代理商，欢迎咨询选购光颉科技LRJ系列超低阻值跳线电阻，如需更多产品信息及最新报价，请咨询南山半导体官方网站在线客服。
