GBJ封装整流桥堆选型难？东沃DOWO 专业解码

在电力电子系统的核心地带，整流桥堆如同高效的能量转换阀门，将交流电转化为设备所需的直流动力。面对复杂多变的工业环境与严苛的可靠性要求，选对一颗稳定高效的整流桥堆，往往成为系统成败的关键细节。东沃电子（DOWOSEMI）深谙此道，其GBJ系列整流桥堆凭借全电压覆盖、高电流承载与坚固封装，已成为工程师应对多样化电源设计的首选。

一、专业解码：东沃GBJ系列型号及命名解读

厂家东沃电子提供极其完整的GBJ产品矩阵，满足从消费电子到工业电源的广泛需求。查阅“东沃产品选型表”可知，GBJ系列整流桥堆典型型号有：

50V整流桥堆型号：GBJ6005、GBJ8005、GBJ10005、GBJ15005、GBJ20005、GBJ25005、GBJ30005、GBJ35005、GBJ50005；

100V整流桥堆型号：GBJ601、GBJ801、GBJ1001、GBJ1501、GBJ2001、GBJ2501、GBJ3001、GBJ3501、GBJ5001；

200V整流桥堆型号：GBJ602、GBJ802、GBJ1002、GBJ1502、GBJ2002、GBJ2502、GBJ3002、GBJ3502、GBJ5002；

400V整流桥堆型号：GBJ604、GBJ804、GBJ1004、GBJ1504、GBJ2004、GBJ2504、GBJ3004、GBJ3504、GBJ5004；

600V整流桥堆型号：GBJ606、GBJ806、GBJ1006、GBJ1506、GBJ2006、GBJ2506、GBJ3006、GBJ3506、GBJ5006；

800V整流桥堆型号：GBJ608、GBJ808、GBJ1008、GBJ1508、GBJ2008、GBJ2508、GBJ3008、GBJ3508、GBJ5008；

1000V整流桥堆型号：GBJ610、GBJ810、GBJ1010、GBJ1510、GBJ2010、GBJ2510、GBJ3010、GBJ3510、GBJ5010；

……

东沃电子GBJ系列采用业界通用封装GBJ，型号命名清晰体现核心规格：

·前缀 “GBJ”： 标准方形桥堆封装；

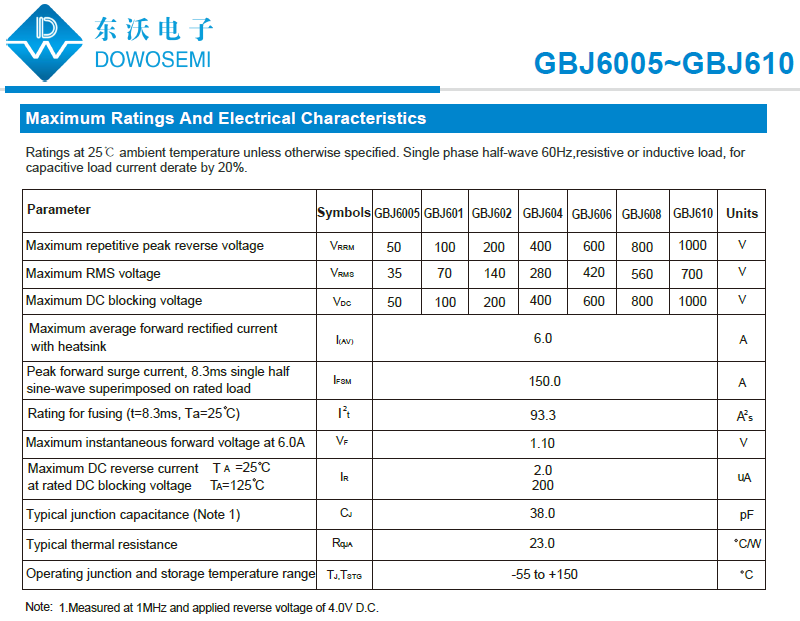

·中间数字：代表平均正向整流电流 (IF(AV)，即器件可持续安全工作的平均电流值。如 “GBJ6005”，其中6表示的是IF=6A；

·后缀数字：代表最大重复峰值反向电压 (VRRM)，即器件可承受的最大反向电压。如 “005”=50V，“01”=100V，“02”=200V，“04”=400V，“06”=600V，“08”=800V，“10”=1000V。

二、 精准选型：东沃GBJ系列整流桥堆选型策略

1）电压裕量是生命线：必须满足 VRRM > 实际电路中的最大峰值反向电压。考虑电网波动（+10%）及开关噪声尖峰，强烈建议预留30%-50%电压裕量。例如：输入220VAC系统，理论峰值约311V，噪声尖峰可能达400V+，选型至少600V（如GBJ606/GBJ806）更稳妥。

2）电流考量需务实：IF(AV)标称值基于理想散热条件。实际工作电流应远低于标称值，需结合：

·负载特性：阻性、容性、感性负载差异大。

·散热环境：有无散热器？通风条件？高温环境需降额。

·波形与导通角：非正弦波或小导通角会显著增加器件热应力。

·经验法则：在良好散热下，建议实际工作平均电流 ≤ 60%-70% IF(AV)。

三、 东沃优势：品质与性能的深度承诺

1）卓越的电性能参数：

·低正向压降 (VF)：东沃优化芯片工艺，显著降低导通损耗，提升系统效率，减少发热。

·高浪涌电流承受力 (IFSM)：有效应对开机瞬间或负载突变产生的巨大电流冲击，保障系统启动安全。

2）坚固可靠的GBJ封装：

·优异的绝缘性：满足高隔离电压要求，保障系统安全。

·强大的导热能力：封装设计利于热量传递至散热器或PCB，保障高温工况稳定运行。

·出色的机械强度：抗震抗冲击，适应严苛工业环境。

3）严格的质量管控与一致性：

·自动化精密生产：最大限度减少人为误差，确保批次间高度一致。

·完备的可靠性测试：通过HTRB、高温高湿、温度循环等严苛测试，保证长期稳定性。

·符合环保标准： 面满足RoHS、REACH等要求，绿色可靠。

4）强大的技术支援与供应保障：

·专业FAE团队：提供选型指导、应用问题排查、失效分析等深度支持。

·灵活供应链：稳定产能保障，快速响应客户需求。

东沃电子GBJ系列整流桥堆，如同电力世界的无名英雄，在每一次电流转向中奠定系统稳定的基石。从精密的消费电子到轰鸣的工业设备，完备的电压电流组合让选型回归设计本质。选择东沃DOWO，不仅是选择一组参数，更是选择了贯穿产品生命周期的可靠保障——当效率与耐久成为竞争壁垒，细节处的严谨便是超越的开始。如需为您的电源设计匹配最佳“能量阀门”，东沃专业团队随时待命，助您精准解锁GBJ封装系列整流桥堆的效能巅峰！
