川土微电子推出CA-HP6242低功耗高速运算放大器

在高速数据采集与高清视频处理的世界里，信号链的精度与速度决定着系统的天花板。传统放大器面临动态范围受限、带宽不足、功耗过高的三重挑战。川土微电子CA-HP6242高速双通道轨至轨输出放大器，以“大带宽+低失真+强驱动能力”的三重优势，为专业视频与高速信号处理系统注入全新动能！

01产品概述

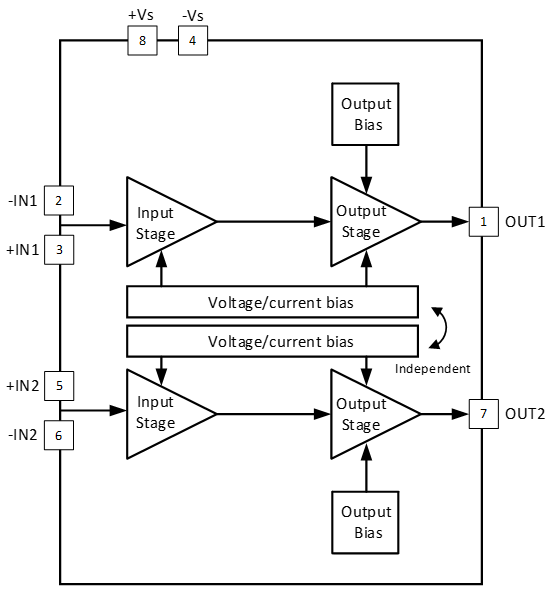

CA-HP6242是一款低功耗，电压反馈、高速运算放大器，可工作在±2.5V或±5V供电电压下。支持单电源供电，输入电压可低于负轨200mV，高至正轨以下1V。输出电压摆幅可达双轨的50mV以内（RL=10kΩ，典型值）。另外，在18MHz范围内，提供0.1dB的增益平坦度、0.02%的差分增益误差和0.04°的差分相位误差。基于这些特性，CA-HP6242适用于专业的视频信号处理，包括摄像头、视频开关及其他任何高速的设备。低谐波失真和快速建立特性使得CA-HP6242可以用于高速ADC的驱动级。

CA-HP6242在±5V供电下的工作电流低至13mA，提供SOIC8(S)、MSOP8(M)两种封装，工作温度覆盖-40℃~+125℃工业级范围。

02特性

满足±2.5V，±5V工作电压

输出摆幅±4.8V（RL=1kΩ，极限值）

输入电压范围低至低于电源低轨200mV

在输入超过工作电压0.4V时没有相位翻转

每通道功耗低至6.5mA

±5V供电时高速和快速建立：

? 135MHz,-3 dB带宽（G=+1）

? 235V/μs 的电压转换速率

? 16ns的1%的建立时间

视频指标（RL=150Ω, G = +2)

? 18MHz以内0.1dB的增益平坦度

? 0.02%的差分增益误差

? 0.04°的差分相位误差

低谐波失真：-77dBc 最差谐波（5MHz输入信号）

50mA驱动电流

工作温度：-40°C ~125°C

03 典型应用场景

视频系统：专业摄像头信号调理、视频切换矩阵、高清视频传输链路

高速数据采集：高速ADC驱动器、测试测量设备前端缓冲、示波器输入级

医疗成像设备：超声前端信号调理、医疗监控设备模拟通道

工业控制：自动化设备传感器信号放大、高速闭环控制回路

CA-HP6242以“大带宽、低失真、强驱动能力”为核心优势，成为专业视频处理与高速数据采集系统的优选解决方案。其低功耗特性与工业级可靠性，进一步助力客户提升系统能效与鲁棒性。

样品申请：

川土微电子已开放免费样品申请与技术方案支持，助力您的产品快速落地。
