君耀TVS二极管SMAJ-AT系列：汽车电子的可靠保护卫士

在现代电子设备中，电路保护是确保系统稳定运行的关键环节之一。君耀电子（BrightKing）推出的SMAJ-AT系列TVS（瞬态电压抑制）二极管，凭借其卓越的性能和可靠性，成为汽车电子、工业控制、通信设备等领域的重要保护器件，可以说君耀TVS二极管SMAJ-AT系列是汽车电子的可靠保护卫士。

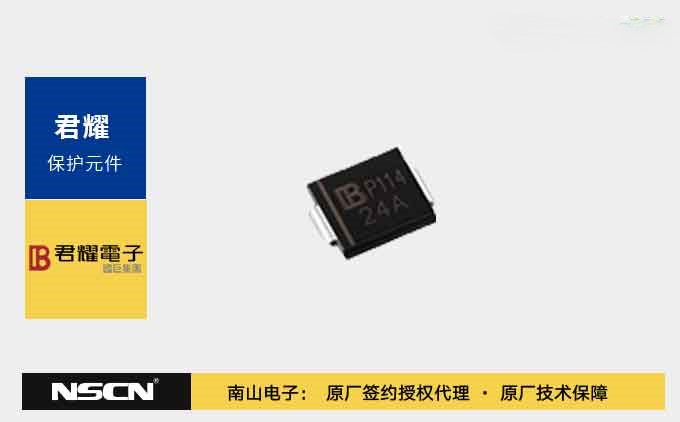

君耀TVS二极管SMAJ-AT系列是专为汽车电子设计的瞬态电压抑制器件，采用DO-214AC封装形式，具有小型化、高性能的特点。该系列器件能够在10/1000μs波形下承受400W的峰值脉冲功率，重复频率（占空比）为0.01%，能够快速响应瞬态电压冲击，保护敏感电子元件。

特性

1. 出色的钳位能力：在电压超过其击穿电压时，TVS二极管能够迅速将电压钳制在安全范围内，防止过电压对后级电路造成损害。

2. 快速响应时间：响应时间小于1.0ps，能够在瞬间响应并抑制瞬态电压。

3. 低漏电流：在10V以上时，典型反向漏电流小于1μA，几乎不会对电路的正常工作产生影响。

4. 玻璃钝化结：采用玻璃钝化工艺，提高了器件的可靠性和稳定性。

5. 低电感：低电感特性有助于减少电压瞬态引起的电磁干扰。

6. 宽工作温度范围：能够在-55℃至+150℃的宽温度范围内稳定工作。

应用领域

SMAJ-AT系列TVS二极管广泛应用于以下领域：

- 汽车电子：用于车载音频、视频系统、仪表盘、车身控制系统、安全气囊系统等，保护这些关键系统的电子元件免受瞬态电压的冲击。

- 工业控制：在PLC、传感器、电机驱动器、电源系统等工业设备中，提供可靠的瞬态电压保护。

- 通信设备：保护通信线路和设备免受雷击、浪涌等瞬态电压的损害。

- 电源管理：应用于电源转换器、电源适配器、电池充电器等电源设备中，确保电源系统的稳定运行。

选型指南

选择合适的TVS二极管需要综合考虑多个因素：

1. 确定工作电压：TVS管的反向截止电压（Vrwm）应大于或等于电路的最大工作电压，以确保在正常工作时TVS管不会导通。

2. 了解电路承受能力：明确被保护电路的损坏电压，TVS管的最大钳位电压（Vc）应小于该损坏电压，以确保在过压事件发生时，电路不会被损坏。

3. 考虑瞬态电压特性：根据电路可能遭受的瞬态脉冲功率来选择TVS管，其最大峰值脉冲功率（Ppp）必须大于电路可能出现的峰值脉冲功率。

4. 浪涌电流能力：如果电路处于高浪涌环境，如AC电源输入端，应选择浪涌电流能力（Ippm）较高的TVS管。

君耀TVS二极管SMAJ-AT系列凭借其卓越的钳位能力、快速响应、低漏电流和汽车级品质，成为汽车电子和工业控制领域中不可或缺的电路保护器件。通过合理选型和应用，SMAJ-AT系列能够为电子设备提供可靠的瞬态电压保护，确保设备在各种复杂环境下的稳定运行。南山电子（NSCN）是君耀授权代理商，备有系列现货，如需获取最新价格或技术咨询，请向我们咨询。
