?TPS65561 集成式闪光灯充电器和IGBT驱动器技术文档总结

该器件提供了一个完整的解决方案，用于从电池输入为闪光灯电容器充电，然后将电容器放电到氙气闪光灯管。该器件具有集成基准电压源、电源开关、IGBT 驱动器和控制逻辑模块，用于电容器充电应用和驱动 IGBT 应用。与分立式解决方案相比，该器件减少了元件数量，缩小了解决方案尺寸，并简化了氙气管应用的设计。其他优点是充电时间快，优化的PWM控制算法效率高。
*附件：tps65561.pdf

该器件的其他功能包括检测初级侧的输出电压、可编程峰值电流、热关断、用于充电完成的输出引脚以及用于充电使能和闪存使能的输入引脚。

特性

• 高度集成的解决方案，可减少组件
• 集成基准电压源
• 集成 50V 电源开关，
• 集成IGBT驱动器
• 高效率
• 可编程峰值电流：1.1 A 至 2.2 A
• 输入电池电压为 1.6 V 至 12 V
• 优化的控制环路可实现快速充电时间
• 来自初级侧的输出电压反馈
• 16引脚QFN封装
• 保护
  • 最大准时
  • 最大关闭时间
  • 过流关断以监控 VDS在SW引脚（OV DS )
  • 热监测仪
• 应用
  • 数码相机
  • 光学胶片相机

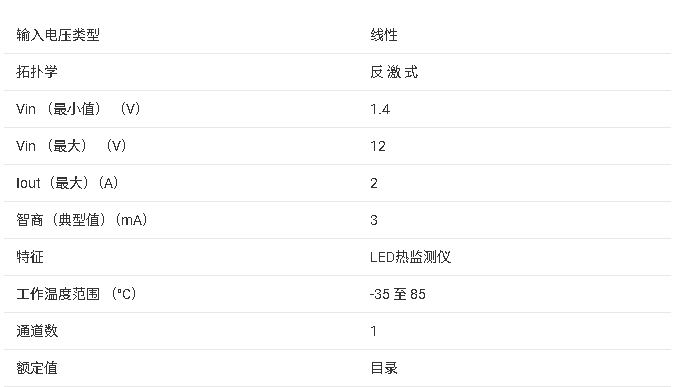

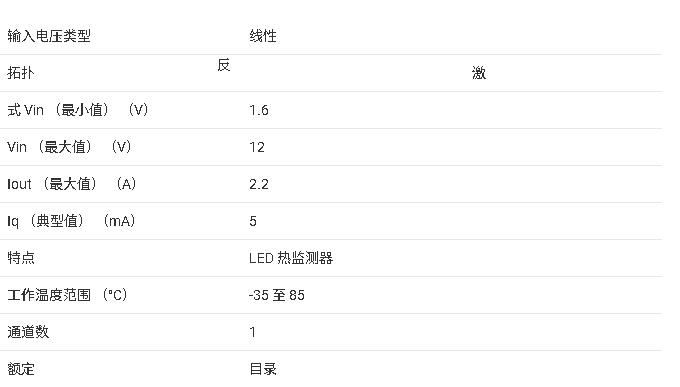

参数

?1. 产品概述?
TPS65561是德州仪器（TI）推出的高集成度解决方案，专为数码相机和光学胶片相机的闪光灯系统设计。该器件整合了电容充电、IGBT驱动、电压基准及控制逻辑模块，显著减少了外围元件数量，优化了系统尺寸和设计复杂度。

?2. 核心特性?

• ?高度集成?：包含50V功率开关、IGBT驱动器、可编程峰值电流（1.1A至2.2A）及电压反馈功能。
• ?宽输入范围?：支持1.6V至12V电池电压，兼容多种电源条件。
• ?高效充电?：通过优化的PWM控制算法实现快速充电和高效率。
• ?多重保护机制?：包括最大导通/关断时间限制、过热监控（160°C触发）、过流检测（OVDS）等。

?3. 关键功能模块?

• ?充电控制?：通过CHG引脚启停充电，支持三种终止条件：手动停止（CHG拉低）、充满检测（V(SW)电压阈值）和过流保护。
• ?状态指示?：XFULL开漏输出引脚在充电完成时拉低，辅助控制器判断状态。
• ?峰值电流编程?：I_PEAK引脚支持逻辑或模拟输入，动态调整峰值电流以适应电池状态或负载需求。
• ?IGBT驱动?：由F_ON信号触发，驱动电压基于VCC，内置屏蔽滤波防止误操作。

?4. 保护机制?

• ?定时保护?：强制限制开关导通（tMAX=160μs）和关断时间（tMIN=80μs）。
• ?热保护?：结温超过170°C时关闭功能，冷却后自动恢复。
• ?过压保护?：监测SW引脚电压，防止变压器初级绕组短路。

?5. 典型应用电路?

• 连接VBAT和VCC至电源，SW引脚驱动变压器初级侧。
• 外部需配置1μF（VCC）和10μF（VBAT）去耦电容，确保稳定性。
• I_PEAK可通过控制器、DAC或模拟电路灵活配置。

?6. 封装与订购信息?

• ?封装?：16引脚QFN（RGT），带PowerPAD?散热焊盘。
• ?工作温度?：-35°C至85°C（工业级）。
• ?订购型号?：如TPS65561RGT（卷带包装，3000片/卷）。

?7. 设计注意事项?

• 需严格遵循PCB布局建议，确保散热焊盘与地平面充分连接。
• 避免ESD损伤，存储时需短路引脚或使用导电泡沫。
