Texas Instruments TLV773低压差（LDO）线性稳压器可提供300mA的输出电流。此款LDO旨在提供具有高PSRR的电压源，同时拥有可满足各种电路要求的负载和线路瞬态性能。TLV773的输入电压范围为1.4V至5.5V，输出电压范围为0.6V至3.3V，足够灵活，适用于多种应用。

数据手册：*附件：Texas Instruments TLV773低压差 (LDO) 线性稳压器数据手册.pdf

TLV773具有内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入压降。在LDO处于禁用状态时，有源下拉电路可使输出快速放电，并提供已知的启动状态。EN输入允许外部逻辑信号启用或禁用稳压输出。该LDO性能稳定，采用小型陶瓷电容器，因此整体封装尺寸较小。其工作结温范围为-40°C至+85°C。该LDO采用标准的SOT-23（DBV）和1mm×1mm X2SON（DQN）封装。

特性

• 高PSRR：55dB（1MHz时）
• VIN 范围：1.4V至5.5V
• 固定输出电压范围：0.6V至3.3V
• 输出电压精度：1%
• 低压差电压
  • 300mA时：180mV（3.3VOUT 、DQN封装）
• 折返电流限制
• 有源输出下拉电阻
• 封装
  • 1mm×1mm 4引脚X2SON（DQN）
  • 5引脚SOT-23（DBV）

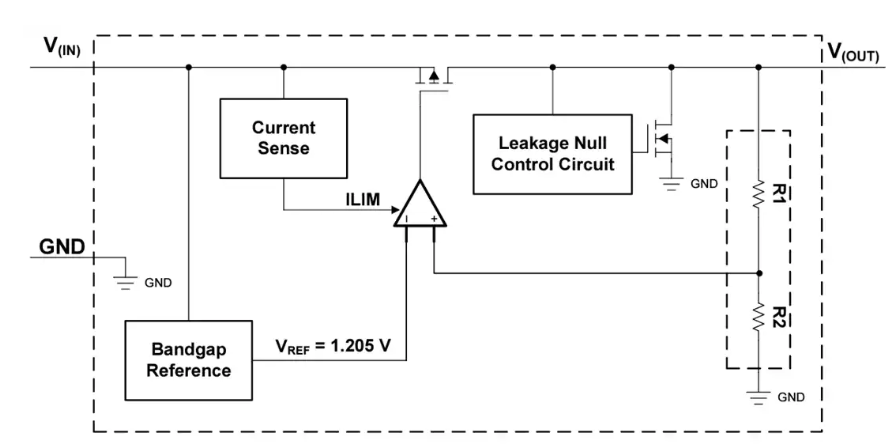

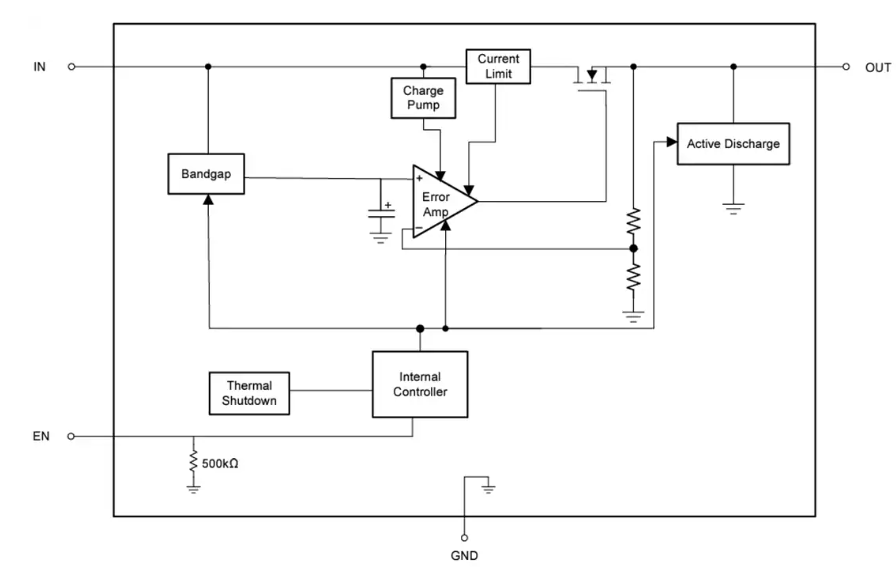

功能框图

TLV773低压差线性稳压器技术解析与应用指南

一、产品概述

TLV773是德州仪器(TI)推出的一款高性能低压差(LDO)线性稳压器，专为空间受限和低功耗应用设计。该器件具有以下核心特性：

• ?超低静态电流?：典型值仅80μA，最大值120μA
• ?宽输入电压范围?：1.4V至5.5V，支持多种电源场景
• ?高精度输出?：输出电压精度±2%(1.8V-3.3V范围)
• ?超低噪声?：10Hz-100kHz带宽内噪声电压仅75μVRMS
• ?小封装选项?：提供1mm×1mm X2SON(DQN)和SOT-23(DBV)两种封装

二、关键参数与技术特性

1. 电气特性

2. 封装选项

• ?DQN(X2SON)封装?：1mm×1mm超小尺寸，4引脚设计
• ?DBV(SOT-23)封装?：2.9mm×2.8mm标准尺寸，5引脚设计

三、核心功能解析

1. 高PSRR架构

TLV773采用创新的电荷泵辅助架构，在1kHz频率下实现72dB的电源抑制比(PSRR)，特别适合为噪声敏感的射频和模拟电路供电。

2. 折叠电流限制

• ?砖墙式限流?：在正常负载范围内提供350-720mA电流限制
• ?折返式限流?：当输出电压低于阈值时自动降低限流值，短路时典型限流65mA

3. 主动放电功能

内置135Ω主动放电电阻，在禁用状态下可在100ms内将10μF输出电容放电至0.1V以下，确保系统快速安全关机。

四、应用场景

1. 移动设备

• 智能手机摄像头模组供电
• 平板电脑传感器电源管理
• 可穿戴设备电池电压转换

2. 工业电子

• PLC模块的隔离电源
• 工业传感器信号链供电
• HMI触摸屏背光驱动

3. 消费电子

• 机顶盒主芯片核电压
• 游戏手柄震动电机驱动
• 智能音箱音频编解码器供电

五、设计注意事项

1. ?热管理?：
   • DQN封装θJA为236.2°C/W，需通过PCB散热
   • 持续300mA输出时需计算结温是否超标
2. ?启动时序?：
   • EN信号必须在VIN稳定后至少400μs才能有效
   • 避免快速上下电导致的启动失败
3. ?负载瞬态?：
   • 对于动态负载，建议增加输出电容至2.2μF
   • 高频负载变化需考虑PCB走线电感影响
