功放IC搭配的升压芯片选型指南：为何H6922更适合高保真功放系统？

惠海小炜H6922是一款专为功放IC设计的兼容性驱动芯片，支持TI、ST、耐福、至盛等主流厂商的Class-D及数字功放模块。其输入电压范围覆盖5V至36V，内置自适应电平调节与多协议接口，可自动匹配不同功放IC的信号电平与通信协议，显著简化外围电路设计。

通过优化驱动时序与抗干扰设计，H6922在车载音频系统、专业音响设备及高保真家庭影院等场景中，能够稳定适配各类功放方案，降低系统调试复杂度，确保信号传输一致性，助力实现高效、可靠的音频系统集成。

一、功放IC和升压IC的作用
1、功放芯片的作用
音频功率放大器（简称音频功放）是扩声系统的核心器件，负责将音源或前级输出的弱信号放大并驱动音箱发声。

其技术路径主要分为模拟功放与数字功放两类：传统模拟功放（如A类、AB类、B类、G类）通过调节导通角实现信号放大，导通角越大，保真效果越好，但伴随较高的直流功耗与效率损失；而数字功放（D类）采用脉冲调制技术，具备失真小、噪声低、动态范围广等特性，尤其在音质解析力、低频控制力及背景纯净度上表现突出，兼顾高保真与低能耗优势。目前音频功放芯片主要面向消费电子领域，广泛应用于智能音箱、电视、投影仪、便携影音设备（如MP3、MP4、DVD）以及智能手机等场景，推动高集成度与高性能音频方案的持续普及。

2、升压芯片（H6922）的作用
升压芯片是一种DC-DC电源管理器件，通过开关元件、电感及电容的协同工作，将输入的低电压转换为更高的输出电压。其利用电感在开关断开时产生的反向电动势叠加至输入电压实现升压，例如：可将15V输入稳定提升至60V输出，并支持宽输入范围（5V-24V），适应电池波动或复杂供电环境。

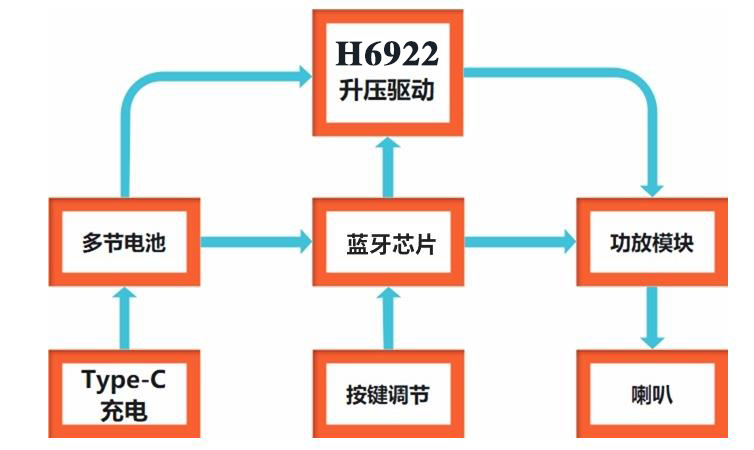

H6922升压芯片在音箱应用中的作用：

音箱放电内置H6922升压芯片进行电池升压给功放供电，将电源电压升高到功放芯片所需的电压，以提供足够的功率输出。

H6922搭配合适的MOS管可以实现100W-300W的大功率，适用于大功率的音箱。

对于大功率的用电器而言，H6922外置MOS可以完美的解决大功率问题，外置MOS可以承担更大的电流，整个电路的效率相对来说会更高，H6922的运用范围更广适配性更高，并且可以完美的升压稳压。

更加适用于便携式高保真音箱、户外演出设备及车载音响等对供电品质与能效要求严苛的场景。

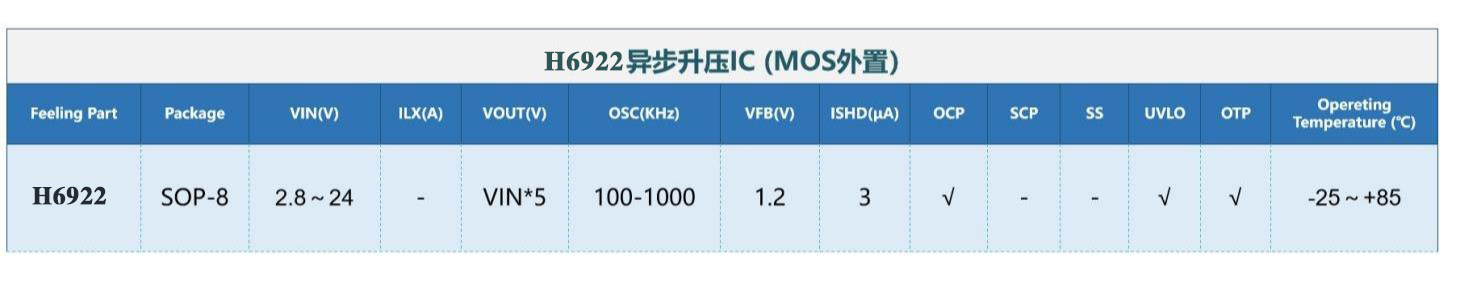

H6922的参数速览：

二、H6922搭配功放IC的典型应用案例
1、
①功放需求：支持宽输入电压（8V-26V），输出功率可达60W（24V供电）

②H6922配合：将12V锂电池升压至24V，为供电，满足其高功率输出

需求。

③优势：

提升动态范围与低频响应，减少因电压不足导致的音质压缩。
通过软启动和过流保护机制，保障升压过程稳定，降低对功放的冲击。

2、H6922
①功放需求：需24V供电，支持双路30W输出（2.1声道）。

②H6922配合：通过H6922将12V铅酸电池升压至24V，适配功放芯片的高压需

求。

③优势：

解决便携音箱因电池电压不足无法支持高保真输出的问题。
低纹波输出（<100mV）减少电源噪声干扰，优化音质纯净度。
NTP(韩国耐福)功放IC其他参考型号:

②H6922配合：在电池电压不足时（如低温环境），通过H6922将电压提升至14V，确保功放稳定工作.。

③优势：

提动态补偿电压跌落，减少大动态音频下的失真问题。
低EMI设计降低对车载电子设备的干扰
