Texas Instruments SN74AC573/SN74AC573-Q1八路D型透明锁存器具有三态输出，可驱动高电容或相对低阻抗负载。 该锁存器的工作电源电压范围为2V至6V，自然通风温度范围为-40°C至85°C。SN74AC573/SN74AC573-Q1锁存器非常适合用于I/O端口、缓冲寄存器、双向总线驱动器和工作寄存器。SN74AC573-Q1器件符合AEC-Q100标准，适用于汽车应用。

数据手册：

*附件：SN74AC573数据手册.pdf

*附件：SN74AC573-Q1数据手册.pdf

特性

• 5V时，tpd 最大值为9ns
• 输入接受电压高达 6 V
• 3态输出直接驱动总线
• 电源电压范围：2V至6V
• 工作自由空气温度范围：-40 °C至85 °C

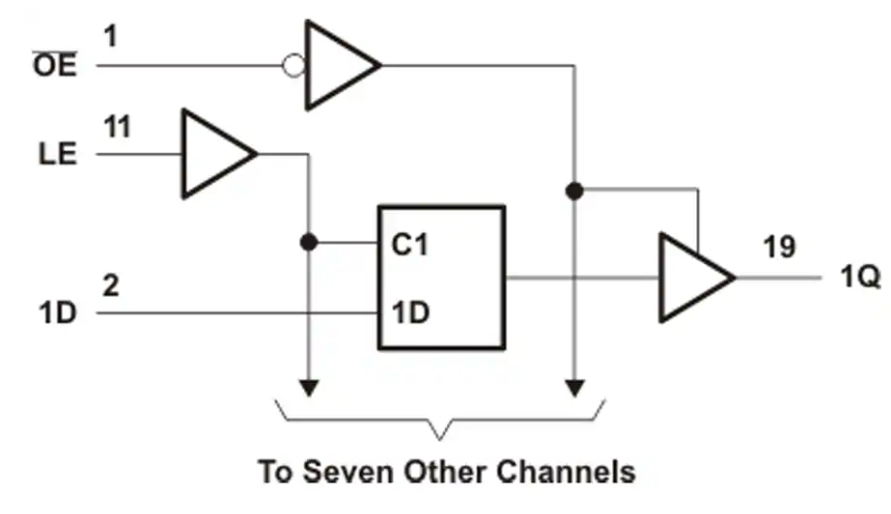

功能框图

SN74AC573 Octal D型透明锁存器技术解析与应用指南

一、产品概述

SN74AC573是德州仪器(TI)推出的一款高性能八路D型透明锁存器，采用先进的CMOS工艺制造，工作电压范围2V至6V。该器件具有3态输出特性，可直接驱动总线线路，最大传播延迟仅9ns(5V供电时)，适用于缓冲寄存器、双向总线驱动和工作寄存器等应用场景。

二、核心特性

1. 电气特性

• ?宽电压工作范围?：2V至6V
• ?高速响应?：最大传播延迟9ns(5V时)
• ?驱动能力?：
  • 连续输出电流±24mA(5V时)
  • 短时脉冲驱动能力±75mA(5V时)
• ?低功耗?：静态电流仅20μA(5.5V时)
• ?输入兼容性?：输入可接受高达6V的电压

2. 封装选项

三、功能描述

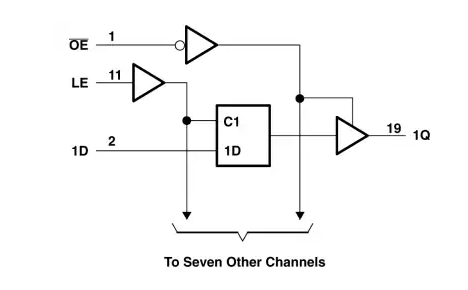

1. 逻辑架构

SN74AC573包含8个D型透明锁存器，具有两个关键控制信号：

• ? LE(锁存使能) ?：高电平时输出(Q)跟随输入(D)；低电平时锁存数据
• ? OE(输出使能) ?：低电平时输出有效；高电平时输出为高阻态

2. 真值表

(注：H=高电平，L=低电平，X=任意电平，Q0=保持前一状态，Z=高阻态)

四、关键参数

1. 绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至VCC+0.5V
• 输出电流：±50mA(连续)，±75mA(脉冲)
• 存储温度范围：-65°C至150°C

2. 推荐工作条件

• 电源电压：2V至6V
• 高电平输入电压：2.1V(3V供电)，3.15V(4.5V)，3.85V(5.5V)
• 低电平输入电压：0.9V(3V)，1.35V(4.5V)，1.65V(5.5V)
• 工作温度范围：-40°C至85°C

3. 时序特性(5V供电)

• LE脉冲宽度：最小4ns
• 数据建立时间(LE↓前)：最小3ns
• 数据保持时间(LE↓后)：最小2ns
• 传播延迟(D→Q)：最大11.5ns

五、设计指南

1. 电源设计

• 每个VCC引脚配置0.1μF去耦电容
• 高开关频率应用增加1μF钽电容
• 总接地电流不超过200mA

2. 布局建议

• 关键信号(LE、OE)走线尽量短
• 避免90°拐角走线
• 隔离数字和模拟地
• 未使用输入接VCC或GND

3. 热管理

• 高负载应用优先选用VQFN封装
• 增加散热过孔
• 避免连续最大电流工作

六、常见问题解答

? Q1: OE和LE信号是否可以同时控制？ ?
A: 可以，OE控制输出使能，LE控制数据锁存，两者功能独立。当OE为高时，无论LE状态如何，输出均为高阻态。

? Q2: 未使用的输入引脚如何处理？ ?
A: 必须连接到VCC或GND，绝对不允许悬空。悬空输入会导致不可预测行为并增加功耗。

? Q3: 多个SN74AC573输出是否可以并联？ ?
A: 可以，利用3态输出特性可实现总线共享，但需确保任何时候只有一个器件处于输出使能状态。
