Texas Instruments SN74AC7541/SN74AC7541-Q1八通道缓冲器包括开漏CMOS输出。使用任一输出使能输入可同时将所有通道驱动至高阻抗状态。此系列缓冲器在5V电压和50pF负载时提供11ns的tpd 最大值，在5V电压时提供24mA的连续输出驱动。SN74AC7541-Q1缓冲器符合AEC-Q100 标准，适用于器件温度等级为1（-40°C至125°C）的汽车应用。这些SN74AC7541/SN74AC7541-Q1缓冲器用于驱动 LED指示灯并使用开漏输出进行电平转换。

数据手册：

*附件：SN74AC7541数据手册.pdf

*附件：SN74AC7541-Q1数据手册.pdf

特性

• 输入电压最高可达6V
• 电压为5V时，24mA连续输出驱动
• 电压为5V时，支持高达75mA的输出驱动（短脉冲）
• 驱动50Ω传输线路
• 电压为5V、负载为50pF时，最大tpd 为11ns
• 电源电压范围：1.5V至6V
• 采用可湿性侧翼QFN封装

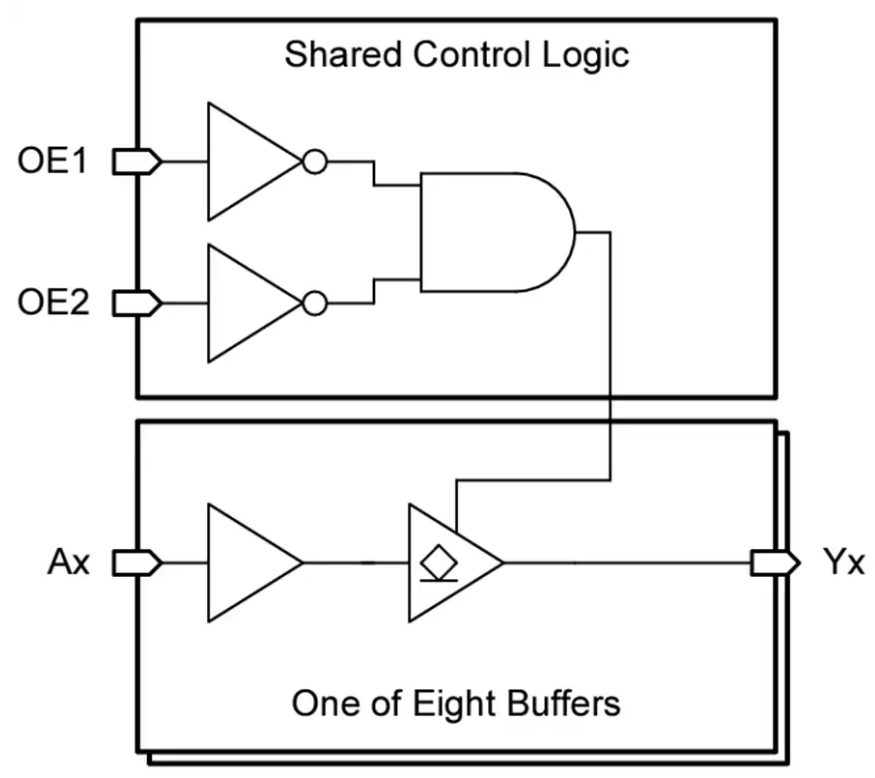

逻辑图（正逻辑）

SN74AC7541八路开漏输出缓冲器技术解析与应用指南

一、产品概述

SN74AC7541是德州仪器(TI)推出的一款高性能八路开漏输出缓冲器，采用先进的CMOS工艺制造，具有1.5V至6V的宽工作电压范围。该器件提供20引脚VSSOP(DGS)、TSSOP(PW)和VQFN(RKS)三种封装选项，工作温度范围为-40°C至125°C，专需电平转换和信号缓冲的应用场景设计。

二、核心特性

1. 电气特性

• ?宽电压工作范围?：1.5V至6V
• ?开漏输出结构?：支持线与配置
• ?高驱动能力?：
  • 连续输出电流24mA(5V时)
  • 短时脉冲可达75mA(5V时)
• ?快速响应?：最大传播延迟11ns(5V, 50pF负载)
• ?低功耗?：静态电流仅20μA(5.5V时)

2. 保护特性

• ?ESD保护?：
  • 人体放电模型(HBM)：±2000V
  • 器件充电模型(CDM)：±1000V
• ?温度保护?：过热关断功能
• ?输入/输出钳位二极管?：防止过压损坏

三、引脚配置与功能

1. 引脚分布

• ?输入引脚?：A1-A8(8个独立输入通道)
• ?输出引脚?：Y1-Y8(8个开漏输出)
• ?控制引脚?：OE1/OE2(输出使能，低电平有效)
• ?电源引脚?：VCC(正电源)，GND(地)

2. 关键引脚说明

• ?OE1/OE2?：双使能控制设计，需同时为低电平才能激活输出
• ? 热焊盘(RKS封装) ?：可连接至GND或保持悬空，不得连接其他信号

四、工作原理

1. 功能模式

2. 开漏输出特性

• 仅能主动拉低输出电平
• 高电平状态时呈现高阻抗
• 支持线与连接多个器件
• 需外接上拉电阻确定高电平电压

五、设计注意事项

1. 布局布线建议

• ?电源去耦?：每个VCC引脚附近放置0.1μF陶瓷电容
• ?热管理?：
  • VSSOP封装θJA=123.5°C/W
  • 高负载应用需考虑散热

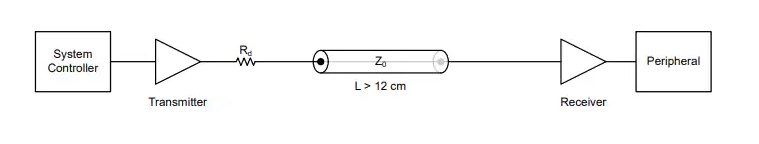

• ?信号完整性?：
  • 匹配传输线阻抗(驱动50Ω线路能力)
  • 避免90°拐角走线

2. 未使用引脚处理

• ?未用输入?：必须连接到VCC或GND
• ?未用输出?：可保持悬空
• ?建议?：使用10kΩ上拉/下拉电阻处理未用输入

六、性能优化技巧

1. 降低传播延迟

• 使用较高VCC电压(5V时tpd最小)
• 减小负载电容(<50pF)
• 优化PCB走线长度

2. 提高驱动能力

• 短时脉冲可达75mA
• 多个输出并联使用
• 加强电源去耦

3. 降低功耗

• 选择适当上拉电阻值
• 优化信号边沿速率
• 不使用的通道保持禁用

七、封装信息与选型

八、常见问题解答

? Q1: 两个使能引脚(OE1/OE2)必须同时使用吗？ ?
A: 是的，两个使能引脚都为低电平时输出才被激活，任一为高电平都会使输出进入高阻态。这种设计提供了冗余控制，防止意外使能。

? Q2: 开漏输出可以直接驱动继电器吗？ ?
A: 可以，但需注意：

• 继电器线圈需并联续流二极管
• 计算线圈电流是否在器件能力范围内
• 建议增加晶体管驱动大电流继电器

? Q3: 不同通道的输出可以并联吗？ ?
A: 可以，这种配置能：

• 增加总驱动电流能力
• 实现线与逻辑功能
• 需确保并联通道同步控制
