Texas Instruments INA745x I^2^C输出数字功率监测器具有集成式电流检测元件以及专为电流检测应用设计的16位Δ-Σ ADC。该器件可以测量高达±39.32A的满量程电流，共模电压支持范围为-0.1V至+40V。INA745x可报告电流、总线电压、内核温度、功率、电能和电荷累积，并采用精度为±0.5%的集成式振荡器，同时在后台执行所需计算。在结温范围内，集成式温度传感器的精度为±2.5°C。

数据手册：

Texas Instruments INA745x采用低温漂和增益漂移设计，使该器件适用于在制造过程中无需进行多温度校准的精密系统。该器件允许选择从50?s到4.12ms的ADC转换时间以及从1x到1024x的采样平均值，有助于进一步降低所测数据的噪声。

特性

低损耗集成式分流电阻器
- 内部电阻：800?Ω，TA = 25°C
- 连续电流：±35A，TA = 25°C
- 峰值测量能力：±39.32A
电流监测精度：A/B级，最大值
- 失调电流：±6.25mA/±62.5mA
- 失调漂移：±30?A/°C（A级和B级）
- 系统增益误差：±0.75%/±1.25%
- 共模抑制：±0.125/±1.25mA/V
功率监测精度：A/B级，最大值
- ±0.9%/±1.6%（25°C时、满量程）
电能和电荷精度：A/B级，最大值
- ±1.4%/±2.1%（25°C时、满量程）
温度传感器：±1.5°C（25°C时最大值）
精密振荡器：±0.5%（25°C时最大值）
可编程转换时间和平均值
2.94MHz高速I^2^C接口，带16个可引脚选择的地址
由2.7 V至5.5 V电源供电运行
- 工作电流：640?A（典型值）
- 关断电流：5?A（最大值）

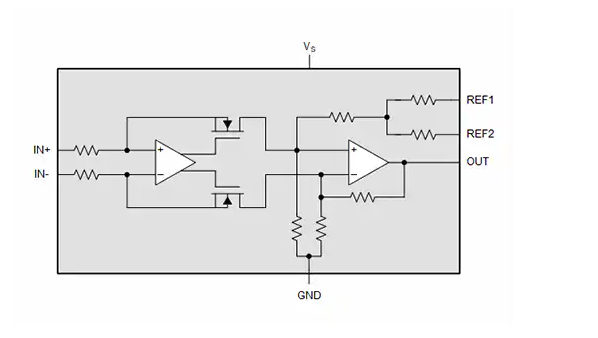

功能框图

INA745x精密数字功率监测器技术解析与应用指南

一、产品概述

INA745x系列是德州仪器(TI)推出的40V/16位高精度数字功率监测器，采用创新的EZShunt?技术集成800μΩ分流电阻，支持±35A持续电流和±39.32A峰值测量能力。该器件通过I2C接口提供电流、总线电压、温度、功率、能量和电荷的精确测量，特别适用于工业电池组、电信设备和服务器电源管理等需要高精度监测的应用场景。

二、核心技术创新

1. EZShunt集成技术

?超低阻值分流器?：800μΩ典型值(25°C)，最大仅1300μΩ
?温度补偿设计?：自动校正-40°C至125°C范围内的电阻变化
?安全保护?：支持50A/5秒短时过载，通过500次温度循环测试

2. 16位Δ-Σ ADC性能

?多参数同步测量?：电流精度±0.75%(A级)，电压精度±0.075%
?可配置转换时间?：50μs至4.12ms多档可选
?智能平均滤波?：支持1x至1024x采样平均降噪

3. 动态计算引擎

?实时功率计算?：分辨率240μW/LSB
?能量/电荷累计?：40位寄存器，分别提供3.84mJ/LSB和75μC/LSB分辨率
?后台运算?：所有计算在后台完成不增加转换时间

三、关键参数解析

参数类别	A级精度	B级精度	测试条件
电流偏移	±6.25mA	±62.5mA	25°C
增益误差	±0.75%	±1.25%	满量程
功率误差	±0.9%	±1.6%	25°C满量程
能量误差	±1.4%	±2.1%	25°C满量程
温度精度	±1.5°C	±2.5°C	全温度范围

四、典型应用设计

1. 工业电池监测系统

?设计要点?：

配置为连续转换模式(MODE=Fh)
设置1052μs转换时间(VBUSCT=5h)和64x平均(AVG=3h)
报警阈值：
- 过流：COL=21A/1.2mA=445Ch
- 欠压：BUVL=9V/3.125mV=0E00h

2. 电源管理单元布局

?热设计?：采用4层PCB，热阻RθJA=36.9°C/W
?去耦电容?：VS引脚配置100nF+4.7nF组合
?关键走线?：
- 功率路径宽度≥2mm(1oz铜)
- I2C信号线远离SW节点

五、故障诊断树

现象	排查步骤	相关寄存器
ALERT持续触发	1. 读取DIAG_ALRT2. 检查对应阈值寄存器	0Bh, 0Ch-11h
数据跳变大	1. 增加AVG值2. 延长TCT时间	01h[2:0]
I2C通信失败	1. 检查地址引脚(A0/A1)2. 验证上拉电阻	3Eh(制造商ID)
