?LM3407 数据手册总结

LM3407 器件是一款恒流输出浮动降压开关转换器，设计用于 为大功率 LED 提供恒定电流。该器件非常适合汽车、工业和 一般照明应用。LM3407 具有集成功率 N 沟道 MOSFET，可使 应用解决方案紧凑且易于实施。外部 1% 厚膜电阻器允许 转换器输出电压可根据需要进行调整，以将 10% 精度内的恒定电流输送到 不同数量和类型的串联 LED 灯串。转换器开关频率为 可在 300 kHz 至 1 MHz 之间调节。LM3407 具有调光输入，可实现 LED 亮度 通过脉宽调制 （PWM） 进行控制。此外，单独的使能引脚允许低功耗 关闭。裸焊盘 MSOP-8 封装提供出色的散热和散热性能 性能。
*附件：lm3407.pdf

特性

• 输入工作范围 4.5 V 至 30 V
• 输出电压范围：0.1 V在至 0.9 V在
• 精确的恒流输出
• 独立器件使能（CMOS兼容）和PWM调光控制
• 转换器开关频率可在 300 kHz 至 1 MHz 范围内调节
• 无需外部控制环路补偿
• 支持陶瓷和低ESR输出电容器
• 输入欠压锁定 （UVLO）
• 热关断保护
• MSOP-8 PowerPAD封装

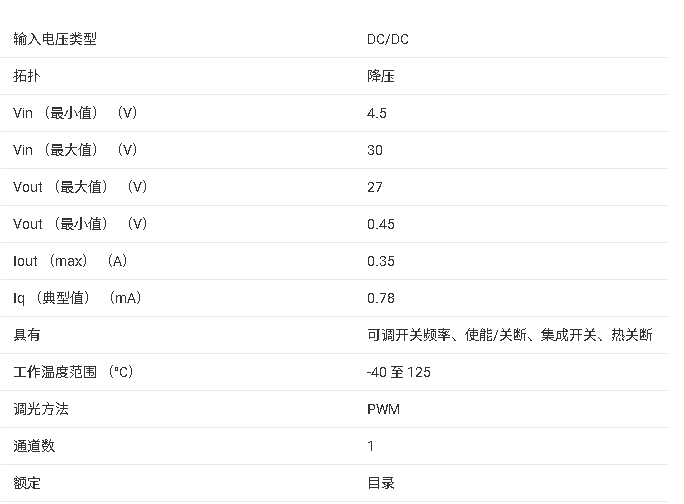

参数

方框图

?1. 产品概述?
LM3407是德州仪器（TI）推出的350mA恒流输出浮地降压开关转换器，专为驱动高功率LED设计。其核心特点包括：

• ?输入电压范围?：4.5V至30V
• ?输出电流精度?：±10%（通过外部1%精度电阻设定）
• ?开关频率?：可调范围300kHz至1MHz
• ?封装?：MSOP-8 PowerPAD，优化散热性能

?2. 关键特性?

• ?集成功能?：内置N沟道MOSFET，简化电路设计；支持PWM调光和独立使能控制（CMOS兼容）。
• ?保护机制?：输入欠压锁定（UVLO）、热关断保护、输出开环保护。
• ?应用场景?：汽车照明、工业照明、通用LED驱动、恒流源等。

?3. 工作原理?

• ?浮地降压架构?：通过低侧MOSFET和电流检测电阻（RISNS）实现精准恒流控制，支持连续导通模式（CCM）。
• ? 脉冲电平调制（PLM） ?：创新技术确保平均输出电流稳定，不受电感值和输入电压波动影响。

?4. 设计要点?

• ?电流设置?：通过公式 RISNS = 0.198V / IOUT 计算电阻值（如350mA需0.565Ω）。
• ?频率设置?：外接电阻 RFS 调节开关频率，范围40kΩ至150kΩ。
• ?外围元件选型?：
  • ?电感?：需满足CCM条件，推荐33μH（1MHz开关频率）。
  • ?二极管?：建议低正向压降肖特基二极管以提升效率。
  • ?电容?：输入电容4.7μF陶瓷电容，VCC旁路电容1μF。

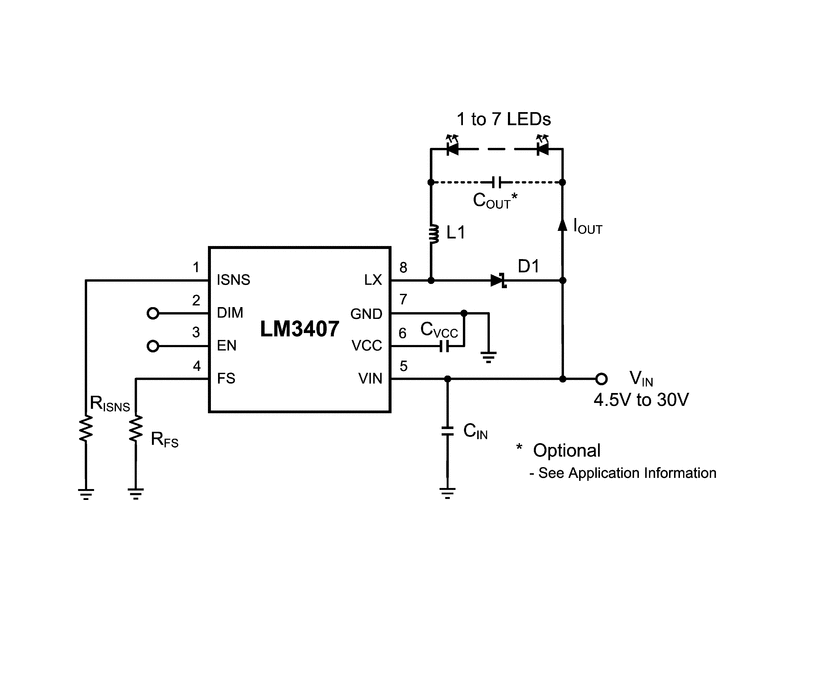

?5. 典型应用电路?

• ?6 LED驱动?：输入24V，输出6串LED，350mA电流。
• ?1 LED驱动?：低电压场景，搭配最小化外围元件。

?6. 布局建议?

• 缩短高风险路径（如LX引脚、电流检测电阻RISNS的走线）。
• 散热设计：利用PowerPAD焊盘连接大面积铜箔以降低热阻。
