高灵敏度线性霍尔效应传感器芯片LD8223产品概述
高灵敏度线性霍尔效应传感器芯片-LD8223产品介绍
产品概述：
LD8223是一款低压低功耗的线性霍尔效应传感器IC，采用1.7V至5.5V电源供电。其输出信号电平取决于施加在芯片表面的磁场强度，随磁场强度成比例变化。
当芯片处于零磁场环境时，其输出电压是电源电压的一半。其灵敏度随电源电压成等比例变化。
同时 LD8223具有输出噪声低、温度稳定性好等优点。
芯片特点：
工作电压范围：1.7～5.5 V
工作温度范围：-40～125℃
低功耗电流：ICC=800μA @ VCC=1.8V
带宽：1KHz
输出噪声低、稳定性好
封装形式：SOT-23-3L

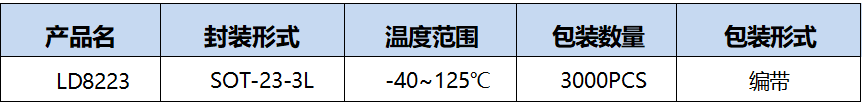

订货信息：

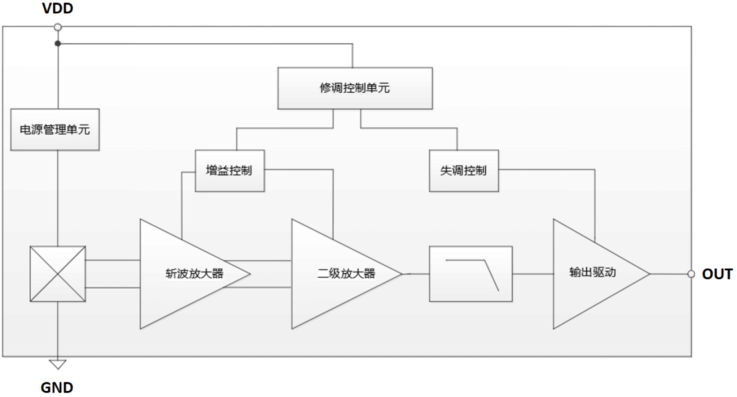

功能框图：
芯片应用：
游戏手柄摇杆
位置检测
接近检测
耳机仓位检测
磁栅尺应用
