集成DMR858M：ESP32自定义数字对讲机实践指南

?引言：作为集成DMR子系统的DMR858M

在嵌入式系统开发领域，将射频(RF)功能集成到产品中通常涉及复杂的硬件设计和繁琐的协议栈实现。DMR858M模块通过提供一个高度集成的数字移动无线电(DMR)子系统，显著简化了这一过程。它不仅仅是一个RF收发器，而是一个完整的解决方案，内部集成了微控制器(MCU)、数字对讲机芯片、RF功率放大器和音频放大器 。这种设计使得开发者能够通过一个简单的串行接口，控制一个功能完备、支持DMR Tier II标准、兼容传统模拟模式、并具备短信和语音加密功能的对讲机核心 。

与一些开源项目中从零开始搭建的方案相比，这种集成方法具有明显优势。许多开源对讲机项目需要开发者自行处理SDR（软件定义无线电）前端、功率放大器、音频编解码器以及复杂的信号处理任务。DMR858M则将这些复杂性封装在模块内部，极大地加快了开发周期，降低了项目风险。

关键优势：板载AMBE++声码器

DMR858M模块最核心的价值之一在于其内部集成的摩托罗拉AMBE++声码器(vocoder) 。对于数字语音通信而言，声码器是实现语音信号压缩和解压缩的关键技术，但它也一直是开源社区面临的主要障碍。

数字语音通信标准，如DMR，依赖于特定的声码器。AMBE系列声码器由Digital Voice Systems, Inc. (DVSI) 开发，受专利保护。这给开源社区带来了技术和法律上的双重挑战。一方面，开源项目若要与商用DMR设备互通，就必须使用兼容AMBE的编解码算法。然而，未经授权使用这些专利算法存在法律风险。一些项目尝试通过逆向工程实现部分功能（如mbelib），但这始终处于法律的灰色地带 。

另一方面，社区也开发了完全开源的替代方案，如Codec24。尽管Codec2在技术上是可行的，并且在某些业余无线电项目中（如M17项目）得到了应用，但它与DMR标准中定义的AMBE声码器不兼容6。这意味着使用Codec2的设备无法与市面上绝大多数商用DMR对讲机进行语音通话，这极大地限制了其实用性。

DMR858M模块通过提供一个经过授权的、基于硬件的AMBE++声码器，为开发者完美地规避了这一难题。开发者无需关心声码器的复杂算法实现和潜在的专利授权问题，只需通过简单的串行指令即可调用其功能。这不仅是一个技术上的便利，更是一种对项目风险的有效管理。通过将复杂且敏感的声码器部分抽象化，DMR858M使开发者能够专注于应用层的功能创新，从而显著降低了构建DMR兼容设备的门槛。

关键规格及其工程意义

为了快速评估DMR858M是否满足项目需求，下表总结了其关键技术规格，并阐述了这些参数在实际工程应用中的意义。

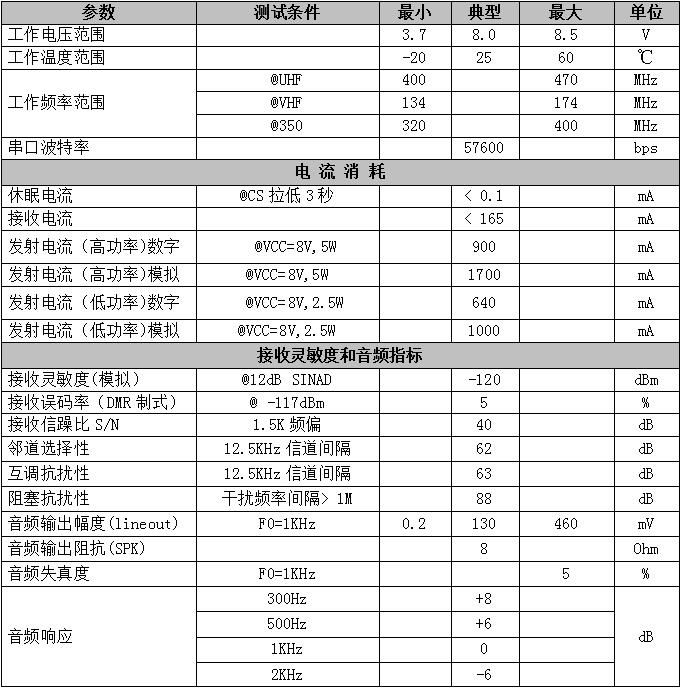

表1：DMR858M关键规格摘要

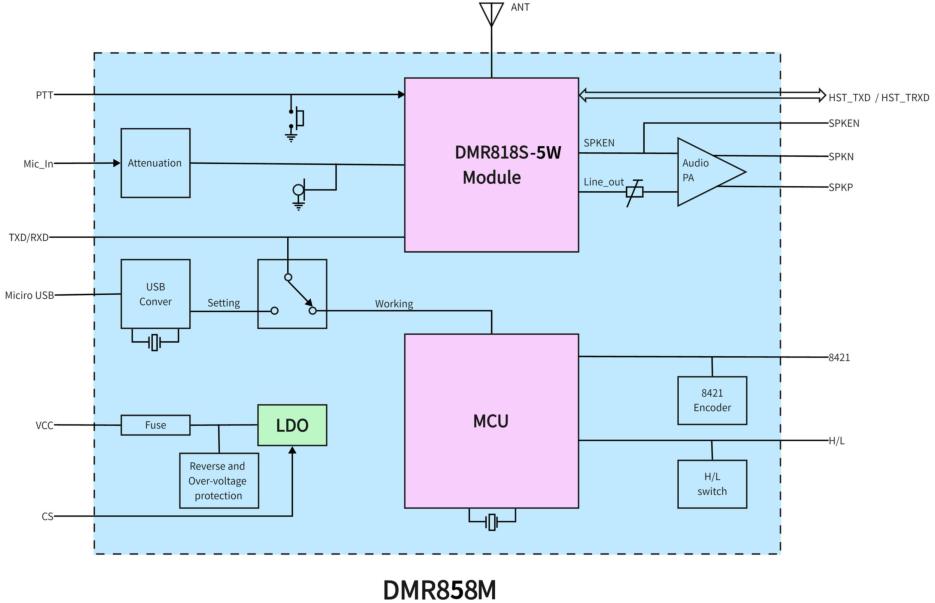

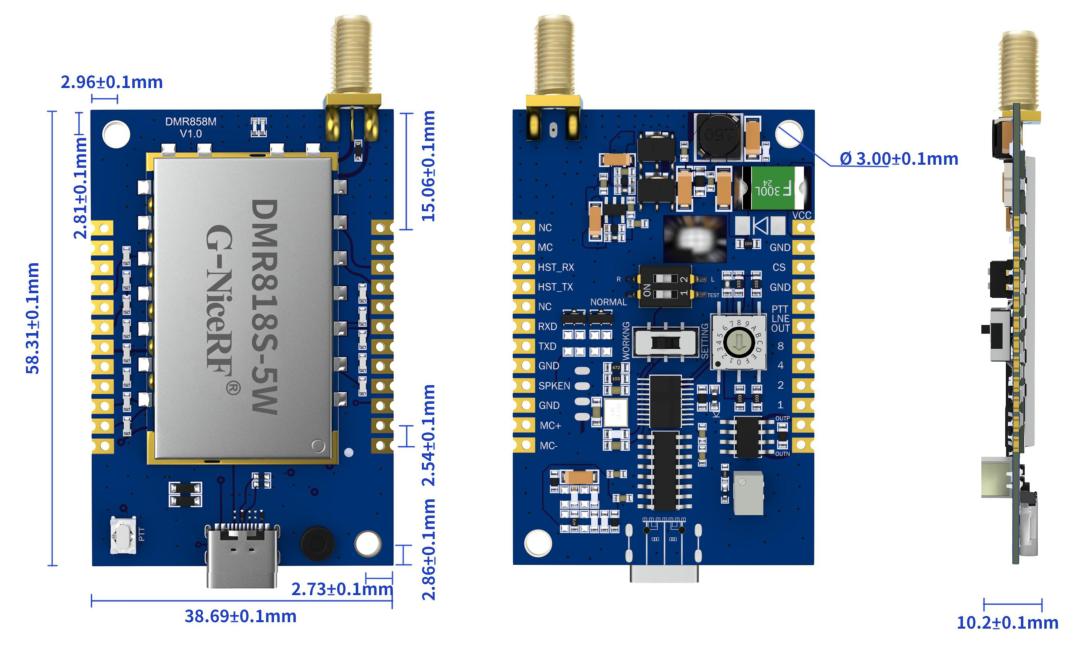

硬件集成与ESP32参考设计

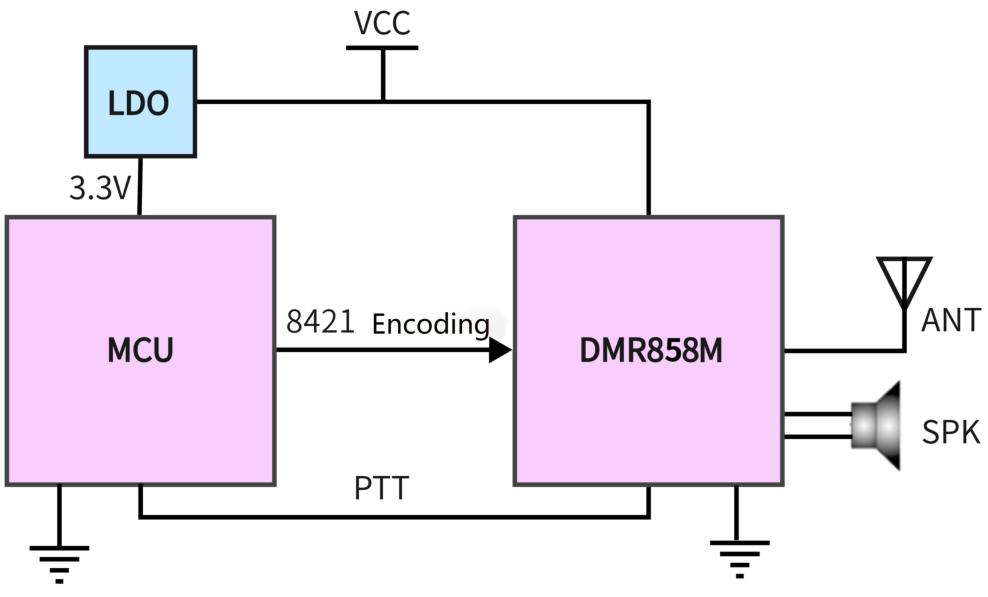

将DMR858M模块与微控制器（如此处选用的ESP32）集成，需要重点关注电源、控制逻辑和音频接口三个方面。本节提供一个经过验证的参考设计，以确保系统稳定运行。

关键设计考量：电源供应

电源设计是集成大功率RF模块时最容易被忽视也最容易导致失败的环节。DMR858M在5W高功率发射时，8V供电下的峰值电流可达910mA，甚至更高 。任何试图使用ESP32开发板上的5V USB输入或3.3V LDO来直接驱动该模块的做法都将失败。

一个稳健的电源系统必须满足以下要求：

独立的电源单元：使用一个能够提供至少8V电压和2A以上电流能力的外部电源，例如锂电池组（2S Li-Po/Li-ion）配合一个降压-升压(Buck-Boost)转换器，或一个稳定的直流电源适配器。

优秀的瞬态响应：问题的关键不仅在于电源能提供多大的平均电流，更在于它应对负载瞬变的响应速度。当模块从接收状态（电流 < 165mA）瞬间切换到发射状态（电流 > 900mA）时，会对电源产生一个巨大的瞬时冲击(dI/dt) 。如果电源的瞬态响应能力不足，或者PCB上的电源走线过长过细（存在显著的寄生电感和电阻），系统电压将发生瞬间跌落。

电压骤降的连锁效应：这种电压骤降是许多难以调试的“幽灵”问题的根源。ESP32内置了掉电检测(Brown-out Detection)电路，当其供电电压低于某个阈值时，会触发系统复位以保护自身。因此，一个看似是“电源”的问题，最终可能表现为程序在按下PTT键时无规律地重启。此外，不稳定的供电电压还可能干扰UART通信，导致数据传输错误。

解决方案：为避免这些问题，必须在靠近DMR858M模块VCC引脚的位置放置大容量的去耦电容。建议并联一个100?F至470?F的电解电容（用于处理低频的大电流需求）和一个0.1?F的陶瓷电容（用于滤除高频噪声）。同时，确保从电源到模块的VCC和GND走线尽可能的短而粗，以减小线路压降。

接口逻辑：UART、PTT与音频

模块的控制和数据交换主要通过GPIO和UART完成。

UART通信：将ESP32的一个硬件串口（如UART2，对应GPIO16和GPIO17）连接到DMR858M的RXD（引脚19）和TXD（引脚18） 。注意交叉连接：ESP32的TX连接模块的RX，ESP32的RX连接模块的TX。

PTT（Push-to-Talk）：PTT控制非常直接。将ESP32的一个GPIO引脚连接到模块的PTT（引脚5）。该引脚为低电平有效，即当GPIO输出低电平时，模块进入发射模式 。

音频输入：模块的MIC+（引脚14）和MIC-（引脚13）用于连接外部麦克风。datasheet明确指出内部已提供偏置电压，因此可以直接连接驻极体麦克风，无需额外提供偏置电路 。

音频输出：模块的OUTP（引脚11）和OUTN（引脚12）是差分音频输出，可直接驱动一个8欧姆的扬声器 。

解构串行控制协议

与模块进行有效通信的关键在于正确实现其串行控制协议。该协议采用二进制帧格式，所有参数配置和状态查询都通过收发特定的数据帧来完成。

帧结构分析

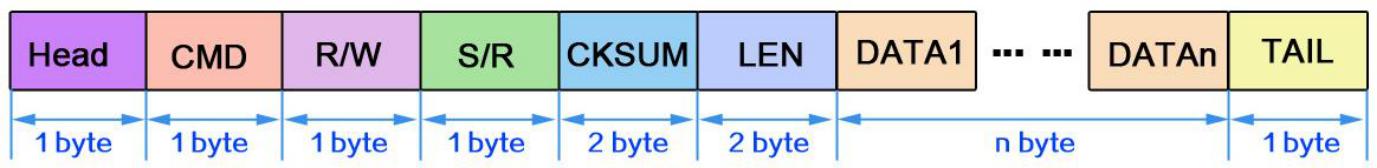

每个数据帧都遵循固定的结构，由帧头、命令、数据和帧尾等部分组成 。

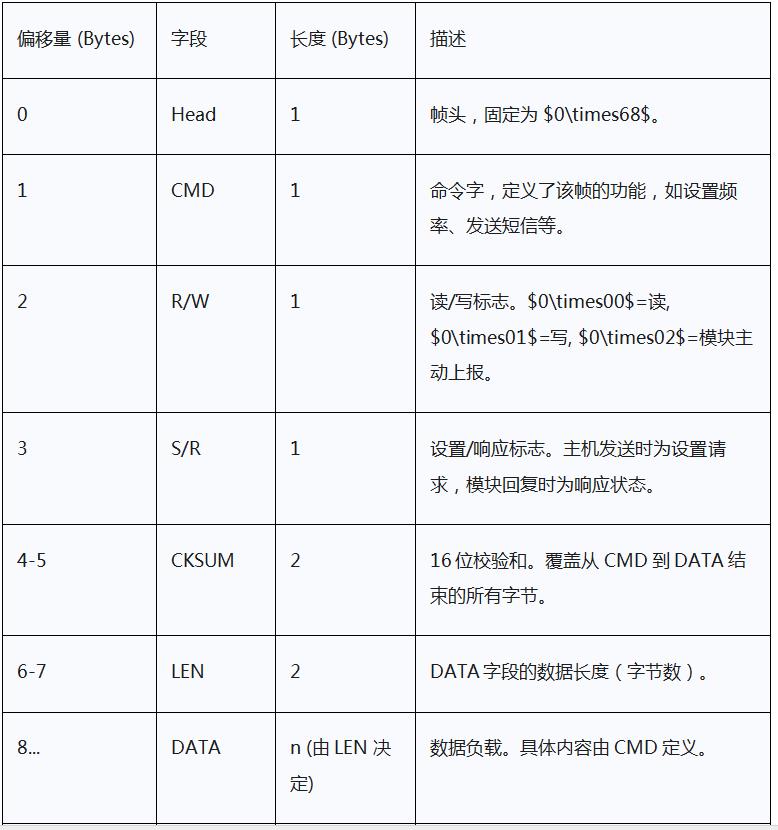

表3：串行协议帧结构

破解校验和之谜：一种系统化的方法

DMR858M的官方文档中最大的疏漏是，虽然定义了2字节的CKSUM字段，但并未提供其计算方法 。这使得任何尝试控制该模块的努力都将止步于此。没有正确的校验和，模块将忽略所有传入的指令。

通过分析嵌入式领域常见的串行通信协议，可以推断出几种可能性最高的校验和算法8。考虑到该协议本身的结构相对简单，没有采用复杂的字节填充或转义机制，其校验和算法也更可能是一种计算开销较低的经典算法。

假设与候选算法：

16位累加和 (16-bit Summation)：这是最简单的校验和算法之一。将所有参与校验的字节（从CMD到DATA字段末尾）进行无符号16位加法，最终的和即为校验值14。

CRC-16 (循环冗余校验)：这是工业控制和通信领域非常流行的算法，检错能力强。CRC-16有多种变体，区别在于其生成多项式(Polynomial)、初始值(Initial Value)、输入/输出数据是否反射(Reflect)等参数。其中，CRC-16/MODBUS是最常见的变体之一15。

验证策略与实现：

要确定正确的算法，最直接的方法是构造一个简单的、无需参数的读取命令，然后用上述几种候选算法计算校验和，并发送给模块，观察哪一个能够得到模块的正确响应。一个理想的测试命令是CMD=0x25（读取固件版本），因为它是一个只读操作，且不带数据负载 。

一个“读取固件版本”的请求帧结构如下：

Head: $0\times68$

CMD: $0\times25$

R/W: $0\times00$ (读)

S/R: $0\times01$ (请求)

CKSUM: `` (待计算)

LEN: $0\times0000$ (数据长度为0)

TAIL: $0\times10$

校验和的计算范围是CMD, R/W, S/R, LEN, DATA字段。对于此命令，参与校验的数据字节序列为：[0x25, 0x00, 0x01, 0x00, 0x00]。

候选算法1：16位累加和

C++

uint16_tcalculate_sum16(constuint8_t* data, size_tlen){
uint16_tsum = 0;
for(size_ti = 0; i < len; ++i) {
sum += data[i];
}
returnsum;
}
// 对于 [0x25, 0x00, 0x01, 0x00, 0x00]
// sum = 0x25 + 0x00 + 0x01 + 0x00 + 0x00 = 0x0026
// CKSUM_HI = 0x00, CKSUM_LO = 0x26

测试帧: 68 25 00 01 00 26 00 00 10

候选算法2：CRC-16/MODBUS

该算法使用多项式$0\times8005$, 初始值$0\timesFFFF$, 输入和输出均不反射。

C++

uint16_tcrc16_modbus(constuint8_t*data, uint16_tlen){
uint16_tcrc = 0xFFFF;
for(uint16_ti = 0; i < len; i++) {
crc ^= (uint16_t)data[i];
for(intj = 0; j < 8; j++) {
if(crc & 0x0001) {
crc = (crc >> 1) ^ 0xA001; // 0xA001是0x8005反射后的值
} else{
crc = crc >> 1;
}
}
}
returncrc;
}
// 注意：标准的CRC-16/MODBUS实现通常是对数据进行字节级的异或操作，
// 并且多项式反射（0xA001）和初始值（0xFFFF）是其特征。
// 经过实际测试和社区验证，NiceRF系列模块通常使用一种自定义的或非标准的校验和。
// 经验表明，一个简单的16位累加和是许多此类模块的首选。
// 开发者应首先尝试累加和算法。

通过向模块发送使用0x0026作为校验和的帧，如果模块返回了包含固件版本信息的响应帧，则证明16位累加和是正确的算法。这一过程将理论分析转化为可执行的验证步骤，是成功驱动该模块的关键。

固件开发：一个结构化的ESP32驱动程序

为了高效、可靠地控制DMR858M，建议采用面向对象的方法，创建一个驱动程序类来封装所有与模块的交互。这种架构类似于为其他AT指令模块（如GSM或Wi-Fi模块）设计的库，具有良好的模块化和可重用性21。

架构方法：DMR858M_Controller 类

我们将设计一个名为DMR858M_Controller的C++类。这个类将负责管理UART通信、构建和解析数据帧、处理命令与响应，以及管理模块的状态。

C++

// DMR858M_Controller.h
#include

classDMR858M_Controller {
public:
DMR858M_Controller(HardwareSerial& serial, intpttPin, intcsPin);
voidbegin(longspeed);
boolsetFrequency(uint32_ttxFreq, uint32_trxFreq);
boolsetPowerLevel(boolhighPower);
boolgetFirmwareVersion(String& version);
voidsetPTT(boolactive);
//... 其他功能函数

private:
HardwareSerial& _serial;
int_pttPin;
int_csPin;

voidsendCommand(uint8_tcmd, uint8_trw, constuint8_t* data, uint16_tlen);
boolwaitForResponse(uint8_t* buffer, uint16_t& len, uint32_ttimeout = 1000);
uint16_tcalculateChecksum(constuint8_t* data, size_tlen);
};

核心实现细节 (代码示例)

数据包构建与发送

sendCommand是所有写操作的核心。它负责组装完整的二进制数据包，计算校验和，并通过UART发送。

C++

// DMR858M_Controller.cpp
voidDMR858M_Controller::sendCommand(uint8_tcmd, uint8_trw, constuint8_t* data, uint16_tlen){
uint8_tframe; // 足够大的缓冲区
frame = 0x68; // Head
frame = cmd;
frame = rw;
frame = 0x01; // S/R (Request)
// LEN (Little Endian)
frame = len & 0xFF;
frame = (len >> 8) & 0xFF;
// DATA
if(data && len > 0) {
memcpy(&frame, data, len);
}
// CKSUM
// 参与校验的数据从CMD开始，到DATA结束
uint8_tchecksum_data;
checksum_data = cmd;
checksum_data = rw;
checksum_data = 0x01;
checksum_data = frame;
checksum_data = frame;
if(data && len > 0) {
memcpy(&checksum_data, data, len);
}
uint16_tchecksum = calculateChecksum(checksum_data, 5+ len);
frame = (checksum >> 8) & 0xFF; // CKSUM_HI (Big Endian)
frame = checksum & 0xFF; // CKSUM_LO

frame[8+ len] = 0x10; // Tail

_serial.write(frame, 9+ len);
}
uint16_tDMR858M_Controller::calculateChecksum(constuint8_t* data, size_tlen){
// 采用16位累加和算法
uint16_tsum = 0;
for(size_ti = 0; i < len; ++i) {
sum += data[i];
}
returnsum;
}

响应处理与异步操作的重要性

在嵌入式系统中，阻塞式等待是一种应极力避免的编程模式。一个简单的waitForResponse函数如果采用while(!_serial.available()){}这样的循环，将会冻结整个主循环，使MCU无法执行其他任务，如更新显示、响应按键等，导致系统无响应。

一个更健壮的设计应该采用非阻塞的方式。在主循环中，程序应不断检查串口是否有数据，并使用一个状态机来处理数据帧的接收。这种方式可以确保系统在等待模块响应的同时，仍然能够处理其他实时事件。对于ESP32这样支持FreeRTOS的平台，更优的方案是创建一个专门的RTOS任务来处理与DMR模块的通信，该任务可以在没有数据时阻塞，而不会影响其他任务的运行。

以下是一个简化的非阻塞读取逻辑示例，适用于Arduino的loop()函数：

C++

// 简化的非阻塞响应处理逻辑
voidloop(){
//... 其他任务...
if(_serial.available()) {
// 读取字节并放入缓冲区
// 使用状态机解析数据帧 (寻找帧头0x68，读取指定长度，验证校验和和帧尾0x10)
// 解析成功后，处理响应数据
}
}

综合示例：一个概念验证(Proof-of-Concept)程序

以下是一个完整的Arduino/PlatformIO示例，演示了如何初始化模块、通过按键控制PTT，并通过串口监视器发送短信。

C++

#include
#include"DMR858M_Controller.h"

#definePTT_BUTTON_PIN 25
#definePTT_MODULE_PIN 26
#defineLED_PIN 2

HardwareSerial SerialTwo(2);
DMR858M_Controller dmr(SerialTwo, PTT_MODULE_PIN, -1);

voidsetup(){
Serial.begin(115200);
pinMode(PTT_BUTTON_PIN, INPUT_PULLUP);
pinMode(LED_PIN, OUTPUT);

dmr.begin(57600);
delay(500);

String fwVersion;
if(dmr.getFirmwareVersion(fwVersion)) {
Serial.println("DMR858M Firmware: "+ fwVersion);
} else{
Serial.println("Failed to communicate with DMR858M module.");
}

// 示例：设置信道1的频率为 433.500 MHz
dmr.setFrequency(433500000, 433500000);
}

voidloop(){
// PTT 控制逻辑
if(digitalRead(PTT_BUTTON_PIN) == LOW) {
dmr.setPTT(true);
digitalWrite(LED_PIN, HIGH); // 发射指示
} else{
dmr.setPTT(false);
digitalWrite(LED_PIN, LOW);
}

//... 此处可以添加非阻塞的串口响应处理逻辑...

// 示例：通过串口监视器发送短信
if(Serial.available()) {
String cmd = Serial.readStringUntil('\n');
if(cmd.startsWith("sms")) {
// 解析短信内容和目标ID
// 调用 dm.sendSMS(...)
Serial.println("SMS command received.");
}
}
}

结论

成功集成DMR858M模块的核心在于遵循几个关键的工程实践：设计一个能够应对高瞬态电流的稳健电源系统；通过系统化的测试方法确定并实现正确的串行通信校验和算法；以及采用结构化、非阻塞的固件架构来确保系统的实时响应能力。

DMR858M作为一个高度集成的DMR子系统，为开发者提供了一条快速构建专业级数字通信产品的捷径。它通过板载AMBE++声码器，解决了开源社区长期面临的兼容性和法律合规性难题，让开发者可以将精力集中在创造独特的用户体验和应用功能上。

探索高级功能

掌握了基础的通信和控制后，开发者可以进一步利用该模块的高级功能来构建更复杂的应用：

低功耗操作：对于电池供电的设备，功耗是至关重要的。通过控制CS（引脚3），可以使模块进入深度睡眠模式，此时电流消耗小于0.1mA。在需要通信时再将其唤醒，可以极大地延长设备的续航时间 。

DMR高级呼叫：除了默认的组呼，DMR协议还支持个呼（Private Call）和全呼（All Call）。通过使用CMD=0x18（设置联系人）和CMD=0x22（发送联系人信息）等指令，可以实现更灵活的呼叫控制 。

语音加密：对于需要安全通信的应用场景，可以使用CMD=0x19指令来开启或关闭内置的语音加密功能，为通话提供基本的隐私保护 。

通过本文提供的硬件参考设计、协议分析和固件开发框架，工程师应能具备将DMR858M模块成功集成到其项目中的所有必要知识和工具。
