LP8501 多用途 9 输出 LED 驱动器技术手册

LP8501 是一款具有 9 个输出的 LED 驱动器，旨在为移动设备产生多种照明效果。该设备配备了内部程序存储器，无需处理器控制即可运行。三个独立的程序执行引擎使用内部程序存储器为输出产生用户定义的灯光效果。

高效电荷泵可在整个锂离子电池电压范围内实现 LED 驱动。通过根据 LED 正向电压要求自主选择最佳电荷泵增益，可在较宽的工作范围内实现出色的效率。LP8501 能够在 LED 输出不活动时自动进入省电模式，从而将空闲电流消耗降低至 10 μA（典型值）。
*附件：lp8501.pdf

该器件具有灵活的通用输出 （GPO）（例如，可用作其他器件的数字控制引脚）、可用于通知处理器的 INT 引脚（中断功能）和触发输入接口，允许程序执行无需 I 即可启动^2^C 写。

该器件只需要四个小型低成本陶瓷电容器。LP8501 采用微型 25 焊球 2.26 mm x 2.26 mm x 0.60 mm DSBGA 封装（0.4 mm 间距）。

特性

• 三个独立的程序执行引擎，用于用户自定义程序，具有用于存储照明程序的大 SRAM 存储器
• 9 个可编程源（高侧）驱动器输出，具有 25.5 mA 满量程电流、8 位电流设置分辨率和 12 位 PWM 控制分辨率
• 将所有 9 个输出（包括 GPO）灵活分组为三组，具有组 PWM 和淡入/淡出控制
• 内置LED测试
• 具有1倍和1.5倍增益的自适应电荷泵提供高达95%的LED驱动效率，具有软启动和过流/短路保护
• 自动省电模式;我 VDD的 = 10 μA（典型值）
• 两线，我^2^C 兼容，控制接口
• 小型应用电路
• 引脚配置的 LED 供电，用于 LED 1 至 6 和 LED 7 至 9
• 解决方案面积 <18 mm^2^

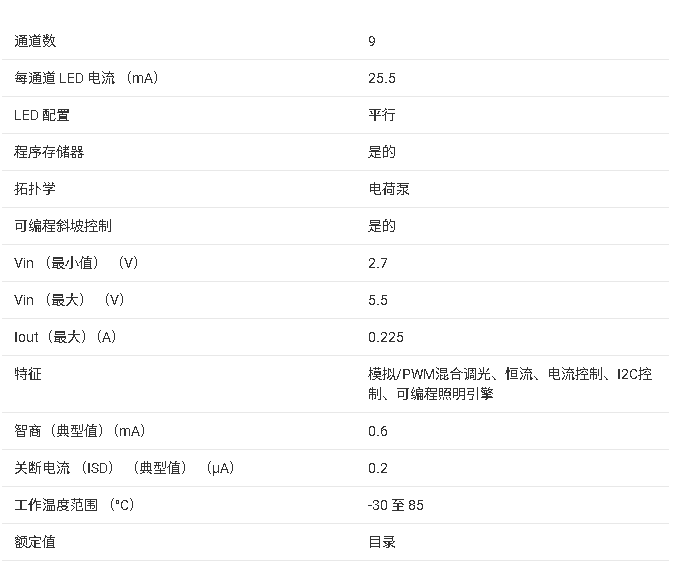

参数

方框图

主要特性

LP8501是一款多功能9输出LED驱动器，专为移动设备设计，具有以下核心特性：

• ?三独立程序执行引擎?：支持用户定义的灯光程序，配备大容量SRAM存储照明程序
• ?9个可编程源极驱动输出?：25.5mA全量程电流，8位电流设置分辨率和12位PWM控制分辨率
• ?灵活分组功能?：所有9个输出(包括GPO)可分三组，具有组PWM和淡入/淡出控制
• ?内置LED测试功能?
• ?自适应电荷泵?：具有1x和1.5x增益，提供高达95%的LED驱动效率，带软启动和过流/短路保护
• ?自动省电模式?：典型IVDD = 10μA
• ?I2C兼容控制接口?
• ?小尺寸应用电路?：解决方案面积<18mm?

应用领域

• 趣味灯和指示灯
• LED背光和彩色键盘照明
• 可编程电流源
• 触觉反馈驱动器和GPIO扩展器

功能概述

LP8501是一款完全集成的照明管理单元(LMU)，包含：

• 必要的电源管理
• 高端电流源
• 两线控制接口
• 可编程执行引擎

设备支持LED亮度控制，采用12位分辨率的脉宽调制(PWM)方案，提供灵活的可编程性用于调光和序列控制。每个LED可以通过串行总线直接独立控制，LED驱动器也可以自由分组，最多可分成三组。

关键功能

1. ?编程功能?：
   • 三个独立程序执行引擎
   • 96条指令的程序存储器
   • 支持自定义灯光效果序列
2. ?LED错误检测?：
   • 检测开路和短路
   • 测量LED正向电压
3. ?能效特性?：
   • 自动模式选择保持高效率
   • 非活动状态自动进入省电模式(典型10μA)
4. ?逻辑接口?：
   • I2C兼容接口
   • 灵活的输入/输出引脚配置

封装与规格

• 25凸点DSBGA封装(2.26mm x 2.26mm x 0.60mm)
• 工作电压范围：2.7V至5.5V
• 工作温度范围：-30°C至+85°C

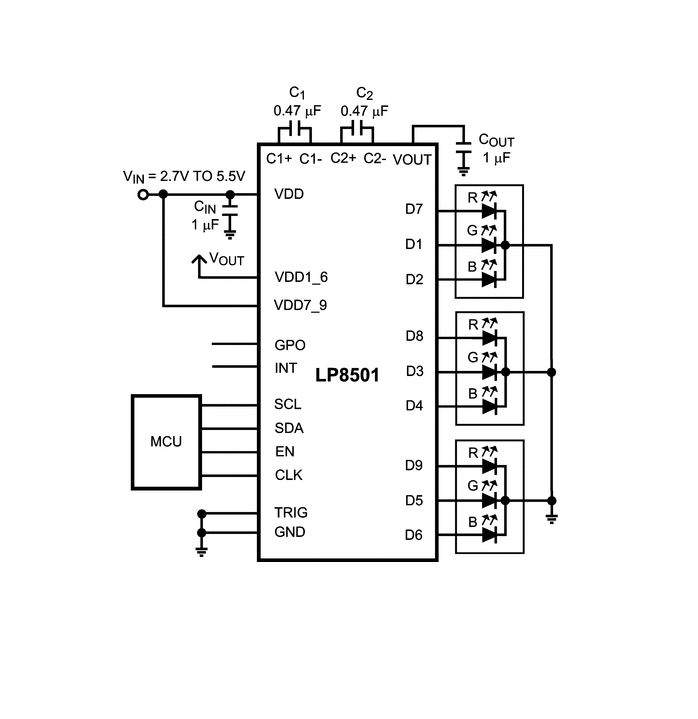

典型应用电路

文档中提供了多个典型应用电路图，展示了LP8501与微控制器、LED阵列等的连接方式，包括主显示器、子显示器和RGB或键盘LED的不同配置方案。

LP8501通过其高度集成的特性和灵活的编程能力，为移动设备提供了强大的LED驱动解决方案，能够实现复杂的灯光效果同时保持高能效。
