?LM3445 TRIAC可调光离线LED驱动器技术文档摘要
LM3445 是一款自适应恒定关断时间 AC/DC 降压（降压）恒定电流 控制器设计为与 TRIAC 调光器兼容。LM3445 为 照亮高功率 LED，并包括一个 TRIAC 调光解码器。昏暗解码器允许宽范围 使用标准 TRIAC 调光器的 LED 调光。支持高频的架构允许使用 小型外部无源元件。LM3445 包括一个泄放电路，以确保正确的 TRIAC 通过在线路电压低时允许电流流动来作，以实现正确点火 双向可控硅开关。无源 PFC 电路通过直接从线路汲取电流来确保良好的功率因数 在大部分周期内，并为降压稳压器提供恒定的正电压。附加 特性包括热关断、电流限制和 VCC欠压 闭厂。
*附件：lm3445.pdf
特性
- 用于 LED 调光的 TRIAC 调光解码器电路
- 应用电压范围 80 V
交流至 277 V交流 - 能够控制大于
1 A 的 LED 电流 - 开关频率可调
- 低静态电流
- 自适应可编程关断时间允许
恒定纹波电流 - 热关断
- 无 120 Hz 闪烁
- 薄型10引脚VSSOP封装或14引脚
SOIC - 专利驱动架构
参数

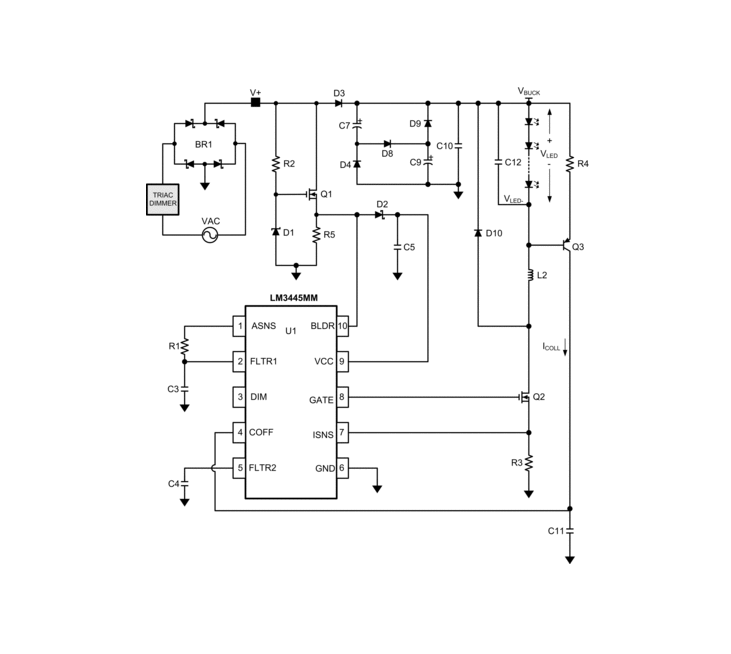

方框图
?1. 核心特性?
- ?TRIAC调光解码?：兼容标准TRIAC调光器，支持宽范围LED亮度调节
- ?宽电压输入?：80-277 VAC工作范围，适应全球电网标准
- ?高驱动能力?：支持>1A的LED恒流输出
- ?高效拓扑?：采用自适应恒定关断时间AC/DC降压架构，专利驱动技术
- ?附加功能?：热关断保护、无120Hz闪烁、10引脚VSSOP/14引脚SOIC封装
?2. 典型应用?
- TRIAC调光LED改造
- 商业/工业/住宅固态照明
- 多级联系统（主从模式支持）
?3. 关键工作原理?
- ?调光解码?：通过BLDR引脚检测TRIAC导通角，转换为0-4V PWM信号
- ?谷底填充电路?：采用多级电容结构实现被动PFC，提升功率因数至>0.9
- ?恒流控制?：
- 通过ISNS引脚电阻设定峰值电流（750mV基准）
- 关断时间由COFF引脚外接RC网络编程（典型120pF+365kΩ）
- 开关频率30kHz-1MHz可调
?4. 设计要点?
- ?电感选择?：根据Δi≤30% I_LED计算，典型470μH（7串LED@350kHz）
- ?** valley-fill电容**?：两阶段设计时需22μF×2（90VAC输入）
- ?** TRIAC保持电流**?：1-5kΩ泄放电阻确保可靠触发
?5. 性能数据?
- 效率：85%-95%（14串LED@115VAC）
- 热阻：82.8°C/W（SOIC封装）
- 工作温度：-40°C至+125°C
