烫发器方案开发案例

许亦颜 ? 来源:许亦颜 ? 作者:许亦颜 ? 2025-09-02 15:15 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

如今,便携式无线烫发器年复合增长率超过60%。传统方案用通用PWM IC+外挂MOS实现加热,外围器件多达30颗,体积大、温控精度低、电池利用率差,无法满足“装进化妆包”的极致体验。辉芒微电子基于自研EEPROM工艺的8-bit MCU,以“高集成+低功耗+单节锂电直驱”为核心,重新定义了无线烫发器的系统架构。


需求拆解


性能:30 s速热,温度精度±2 ℃,两档恒温(180 ℃/200 ℃)。
续航:内置2500 mAh 4.2 V单节锂电,全功率持续工作≥25 min。
安全:NTC开路/短路、MOS过温、电池欠压、倒伏关机六重保护。
交互:侧向滑动开关+三色灯环;USB-C 5 V/9 V自适应快充。
尺寸:整机Φ28 mm×190 mm,PCBA面积<15 mm×45 mm。

硬件拓扑

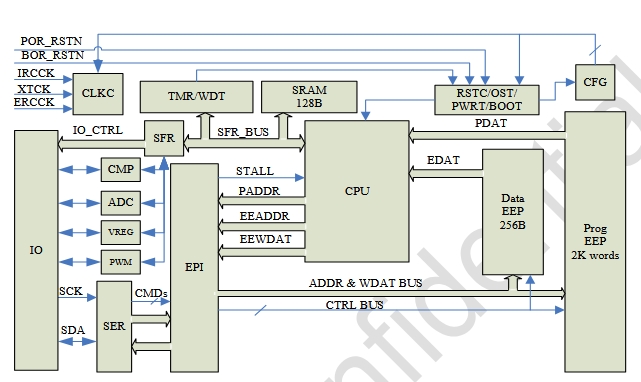

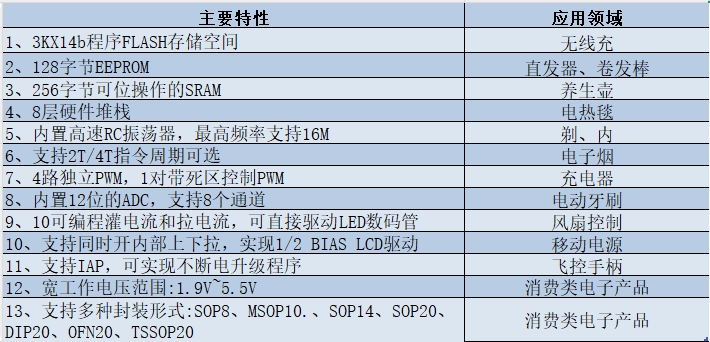

? MCU:辉芒微EEPROM型8-bit MCU,片上集成:

– 16 KB Flash、1 KB Data EEPROM(20万次擦写,存放温度曲线与用户习惯);
– 12-bit ADC×8ch,其中2路差分用于NTC采样;
– 硬件PWM互补输出带死区,直接驱动低Qg MOSFET
– 0.9 V低压启动,休眠0.4 ?A,适合单节锂电直接供电;
– 4×36 LCD驱动,省掉外部LED驱动IC。

? 功率级:低Rds(on) 30 V双N-MOS,MCU PWM 32 kHz同步整流,减少发热。

? 传感:10 kΩ NTC玻封探头,二阶RC滤波后送入ADC;MOSFET内置NTC实现芯片级过温保护。

? 充电:辉芒微专用线性充电IC,支持NTC温度补偿、0.5 C/1 C可选充电电流

? 保护:自恢复保险丝+TVS+电流采样电阻三重过流防护。


软件架构


任务调度
– 1 ms节拍:ADC采样、温控PID、LED扫描。
– 100 ms节拍:电池SOC估算、按键去抖、故障诊断。
– 1 s节拍:低功耗判断,决定是否进入Deep-Sleep。

温度控制
采用增量式PID+Bang-Bang混合算法
? 大偏差阶段Bang-Bang全开,快速升温;
? 接近目标5 ℃切换PID,Kp=8、Ki=0.4、Kd=2,防止超调。
每10 ms刷新一次PWM占空比,实测±1.6 ℃稳态误差。

电池管理
? 开路电压+库仑计混合法,SOC误差<5 %;
? 三级低电提示:3.5 V闪灯、3.3 V蜂鸣、3.2 V强制关机;
? 0 ℃以下禁止充电,45 ℃以上降额。

安全策略
? 双看门狗:独立硬件WDT + 软件窗口WDT;
? Flash双区备份:温度曲线参数冗余存储,掉电恢复零丢失;
? 倒伏检测:六轴陀螺仪中断唤醒MCU,2 s无动作立即断电。

关键调试技巧


测温校准:用恒温油槽标定0 ℃、100 ℃两点,ADC线性系数写入EEPROM,生产免调。

MOS温升:在PCB背面开0.3 mm铜箔网格,配合NTC闭环限功率,连续拉发30 min MOS温度<85 ℃。

EMI过Class B:利用MCU可编程斜率驱动,PWM上升沿控制在60 ns,30 MHz余量>6 dB。

生产测试方案

? ICT:ATE一次性写入PID参数、序列号;

? FCT:夹具模拟180 ℃负载,自动比对稳态误差,NG品自动标记;

? 老化:55 ℃满载4 h,筛选早期失效。


BOM成本对比

项目 传统方案 辉芒微MCU方案 节省
主控IC 0.35 $ 0.21 $ 40 %
外围MOS/驱动 0.22 $ 0.06 $ 73 %
LED/LCD驱动 0.08 $ 0 $ 100 %
PCB面积 1200 mm? 675 mm? 44 %
总体BOM 2.05 $ 1.36 $ 34 %

用户体验升级路线图


V1.0:基础恒温+三色灯环;
V1.1:手机小程序蓝牙调温,云端发型库匹配;
V2.0:TOF距离感应,靠近头发自动升温,离开休眠。

结语


凭借“高集成、低功耗、易量产”三大优势,辉芒微MCU在无线烫发器赛道实现了从“功能机”到“智能机”的跨越:
? 对工程师:外围极简,两周完成EVT;
? 对品牌:成本下降1/3,体积缩减一半,营销故事“化妆包里的迷你沙龙”一击即中;
? 对用户:30秒速热、全程恒温、一次充电一周造型。

审核编辑 黄宇
