Texas Instruments TPS22995导通电阻负载开关支持可配置上升时间，以最大限度地减小浪涌电流。该单通道负载开关包含一个可在0.4V至5.5V输入电压范围内运行的N沟道MOSFET，并且支持3.8A的最大连续电流。

数据手册：*附件：Texas Instruments TPS22995导通电阻负载开关数据手册.pdf

TI TPS22995开关由开/关输入 (on) 控制，能够直接连接低压控制信号。另外，TPS22995还可在开关关闭时提供快速输出放电，从而将输出电压降至已知的0V状态。

TPS22995采用两个6引脚WQFN封装，具有0.4mm和0.5mm选项。该器件可在–40°C至+125°C自由空气温度范围内工作。

特性

• 输入工作电压范围 (V IN ) ：0.4V至5.5V
• 偏置电压电源 (V Bias ) ：1.5V至5.5V
• 最大连续电流：3.8A
• 18mΩ（典型值） 导通电阻 (R On )
• 通过外部电容器实现可调压摆率控制
• 100Ω（典型值） 快速输出放电（QOD）
• 热关断
• 智能ON引脚下拉电阻 (R PD,ON )：
  • ON ≥ VIH (I ON ) ：25nA（最大值）
  • ON ≤ VIL (R PD,ON ) ：500kΩ（典型值）
• 低功耗：
  • 10uA（典型值） 导通状态 (I Q )
  • 0.1uA（典型值） 关断状态 (I SD )

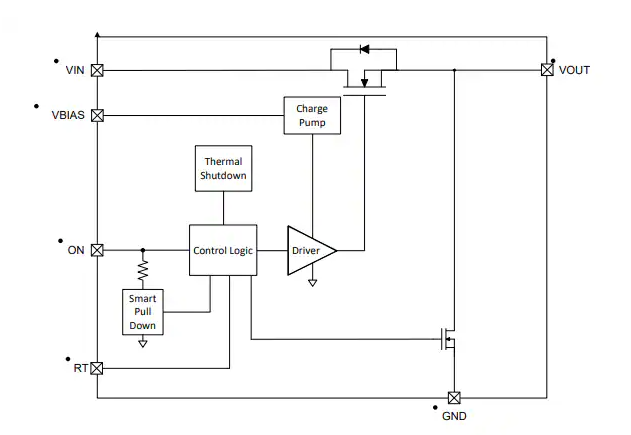

框图

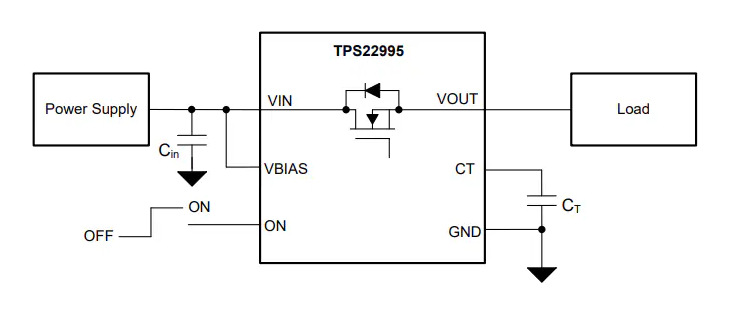

典型应用图

TPS22995低导通电阻负载开关技术解析与应用指南

一、产品概述与核心特性

TPS22995是德州仪器(TI)推出的高性能负载开关，具有以下突出特性：

• ?超低导通电阻?：18mΩ（典型值），显著降低压降损耗
• ?宽电压工作范围?：输入电压0.4V-5.5V，偏置电压1.5V-5.5V
• ?大电流能力?：支持3.8A最大连续电流
• ?可调上升时间?：通过外部电容控制输出斜率(100pF-4700pF)
• ?快速输出放电?：内置100Ω QOD电阻
• ?智能电源管理?：
  • 工作状态静态电流：10μA
  • 关断状态电流：0.1μA
• ?多重保护机制?：热关断(170°C触发)、过流保护

二、关键电气参数

2.1 基本规格

2.2 温度特性

• 工作温度范围：-40°C至+125°C
• 热阻参数：
  • RθJA=143.5°C/W(RZF封装)
  • RθJB=47.8°C/W(RZF封装)

三、应用场景

1. ?移动设备电源管理?：
   • 平板电脑/笔记本的电源轨切换
   • 延长电池续航的低功耗设计
2. ?工业控制系统?：
   • PLC模块的电源分配
   • 现场设备的浪涌电流限制
3. ?嵌入式系统?：
   • 多电压域间的电源隔离
   • 按需启停的外设供电

四、设计注意事项

1. ?热计算?：
   PD=(VIN-VOUT)×IOUT ≤ (125-TA)/RθJA
2. ?启动时序?：
   • 典型启动时间62.5μs
   • 需确保VBIAS先于VIN上电
3. ?故障处理?：
   • 热关断后需冷却20°C自动恢复
   • 避免持续工作在极限电流
