新能源汽车高压平台OBC的可靠保障：永铭各类高性能电容器解决方案

随着新能源汽车加速向大功率快充、双向充放电、高集成度方向演进，车载OBC技术升级——800V高压电气系统向1200V系统发展，高压平台架构成为快速充电的基础。

01MYOPIA OPERATION
电容器在车载OBC起到什么重要作用?

在高压的电池系统中，电容器作为OBC&DCDC的“储能与滤波枢纽”，其性能直接决定了系统的效率、功率密度与可靠性——无论是高压平台的瞬时冲击、高频功率波动，还是能量双向流动的复杂工况，都要求电容器在高压、高频、高温环境下保持稳定运行。因此，选用耐高压、高容量密度的电容器是决定车载OBC性能的关键因素。

02MYOPIA OPERATION
永铭电容器有何应用优势？

为应对高压系统下OBC&DCDC对电容器耐高压、小尺寸、长寿命、耐大纹波电流的严苛要求，永铭针对性推出高性能电容产品矩阵，赋能新能源汽车OBC&DCDC系统。

01

液态牛角型铝电解电容：

大功率场景的“稳压卫士”

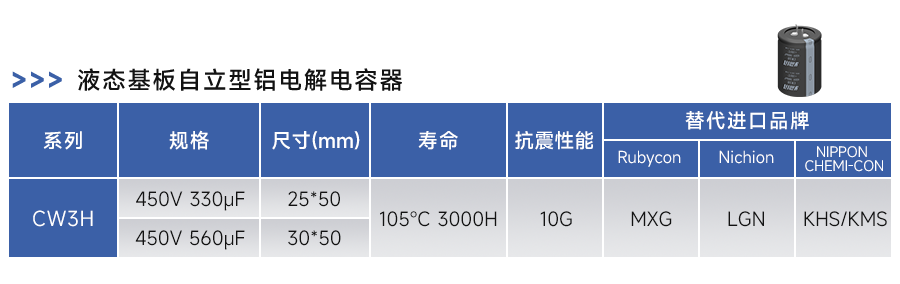

·高耐压：针对OBC中频繁遭遇的电压波动、电压尖峰等挑战，CW3H系列牛角电容具备充足的电压裕量设计，提供坚实的电压支撑和过压保护。出厂前经过严苛的高压老化和满载耐久性测试，确保其在OBC应用中的长期稳定性和高可靠性。

·耐大纹波电流：OBC工作时因为功率转换频繁而产生突波电流，液态牛角型铝电解电容器在施加1.3倍额定纹波电流的情况下，温升保持平稳，产品性能稳定。

·高容量密度：特殊铆接卷绕工艺有效提升功率密度，在相同体积下容量高出业内20%，同电压同容量我司尺寸更小，节省安装空间，满足整机小型化。

02

液态插件铝电解电容器：

高温紧凑空间的“效能突破者”

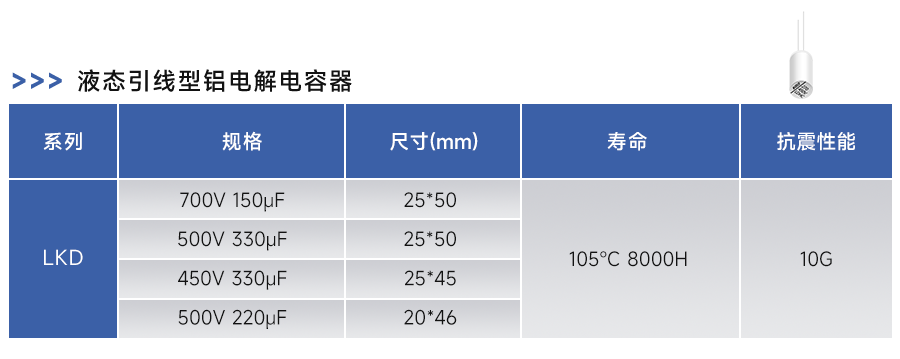

液态插件铝电解电容器LKD系列，可适配因体积限制无法使用液态牛角电容的方案，是车载OBC在高压、高频严苛环境下高效滤波与可靠储能需求的理想选择。

·高耐温：在紧凑封装下实现105℃工作温度，远超普遍耐温85℃的电容器，为高温应用环境提供可靠保障。

·高容量密度：同电压、同容量、同规格的情况下，LKD系列的直径和高度比牛角产品各小20%，高度不变直径可小40%。

·优异电气性能密封性：得益于高耐温的设计，显著降低ESR，并具备强大的耐纹波电流能力。独特的密封材料和技术，造就了LKD的气密性优越于牛角电容，同时有效延长使用寿命，可满足105℃ 12000小时的需求。

03

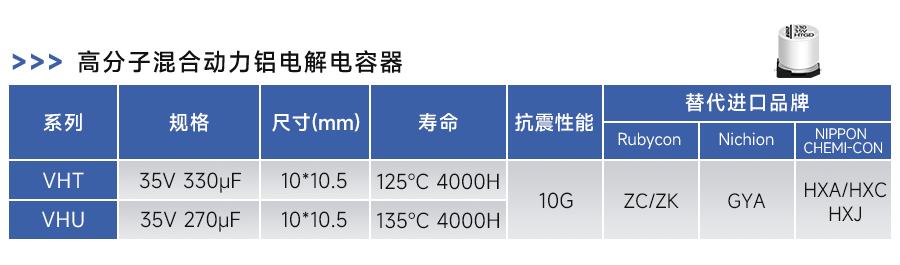

固液混合电容：高效与稳定的“双向桥梁”

·高容量密度：与市面上相同体积的电容相比，永铭固液混合电容器的容值提升30%以上，宽温范围内电容容量值稳定在±5%范围。长期工作后，电容容值稳定在90%以上。

·极低漏电流和低ESR：漏电流可控制在20μA以内，ESR可控制在8mΩ以内，且两者一致性好。即使在260℃高温回流焊制程后，ESR和漏电流依旧保持稳定。

04

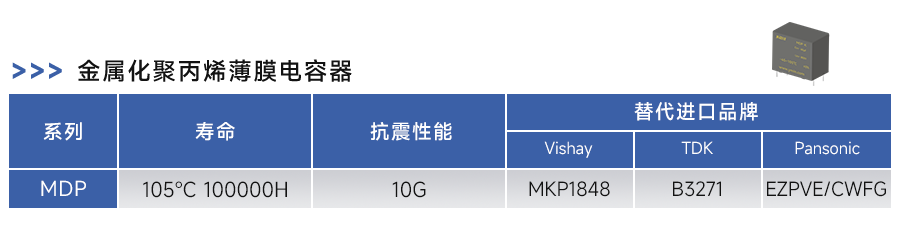

薄膜电容：长寿命与高可靠的“安全屏障”

与电解电容相比，薄膜电容的性能优势体现在耐压高、ESR 低、无极性、性能稳定、寿命长等方面，这使得其应用系统设计更简化、抗纹波能力更突出、在苛刻环境中使用更可靠。

·超高耐压：最大1200V以上的高电压耐受力，无需串联，能承受额定工作电压1.5倍。

·超强纹波能力：3μF/A的纹波耐受力是传统电解电容的50倍以上。

·全生命周期寿命保证：100000小时以上的使用寿命，干式和无保质期限的。在相同的使用条件下，薄膜电容能够更长时间地保持其性能。
