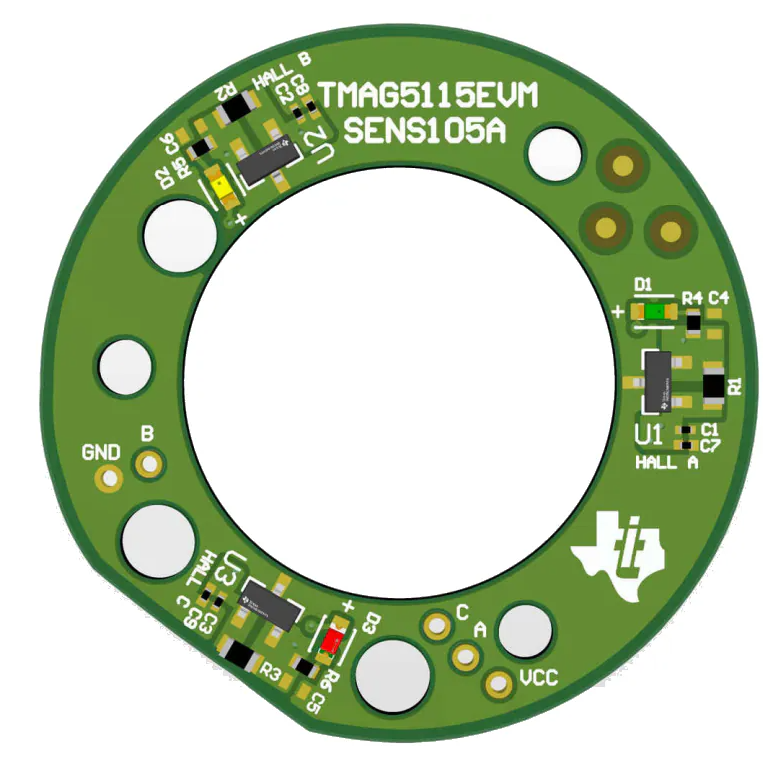

Texas Instruments TMAG5115高速、低抖动、霍尔效应锁存器具有快速传播延迟和低抖动。TMAG5115还在整个温度范围内具有高灵敏度稳定性，并为需要高RPM的应用提供了集成保护功能。低抖动和低传播延迟相结合有助于提高功效并降低系统级寄生噪声。

数据手册：*附件：Texas Instruments TMAG5115高速低抖动霍尔效应锁存器数据手册.pdf

TI TMAG5115锁存器具有开漏输出级，具有15mA灌电流能力。2.5V至26V的宽工作电压范围可用于各种工业和商业应用。针对输出短路、过流和过热情况提供内部保护功能。

TMAG5115采用业界通用的SOT-23封装。

特性

• 高速数字双极锁存霍尔传感器
  • 低传播延迟：5?s
  • 低抖动：5?s
  • 带宽 (BW) ：60kHz
• 支持宽电压范围
  • 2.5V至26V
  • 无需外部稳压器
• 62.5?s快速上电时间
• 多种BOP灵敏度选项
  • ±1mT
  • ±3mT
• 开漏输出（15mA灌电流）
• 高精度阈值，在整个温度和电压范围内的最大变化为±1mT
• 保护特性
  • 输出短路保护
  • 输出电流限制
  • 过热保护
• 宽工作温度范围：-40°C至+125°C
• 表面贴装3引脚SOT-23 2.92mm x 1.30mm小型封装和占位

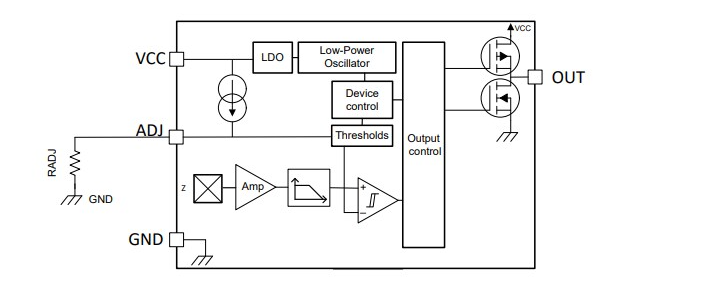

简化应用

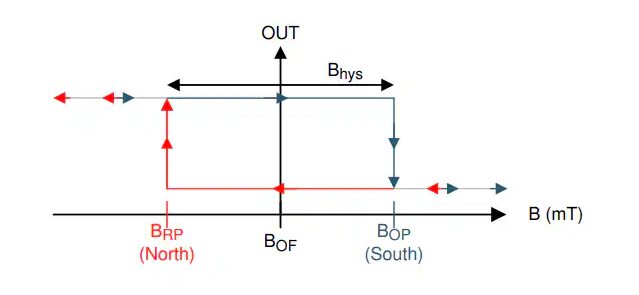

输出状态

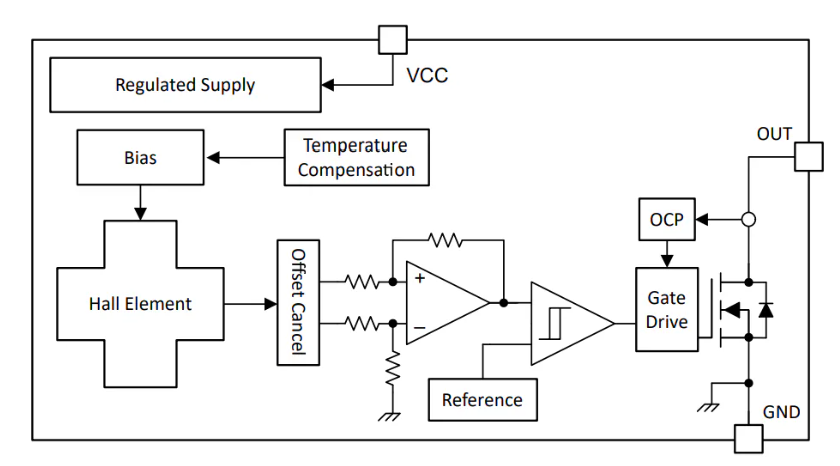

功能框图

TMAG5115高速低抖动霍尔效应锁存器技术解析与应用指南

一、产品概述与核心特性

TMAG5115是德州仪器(TI)推出的高性能数字双极锁存型霍尔传感器，具有以下突出特性：

• ?高速响应能力?：
  • 超低传播延迟：5μs
  • 低抖动：5μs
  • 带宽(BW)：60kHz
• ?宽电压工作范围?：2.5V至26V，无需外部稳压器
• ?快速启动时间?：62.5μs
• ?高精度阈值?：
  • ±3mT标准阈值(±1mT最大偏差)
  • ±1mT高精度阈值(±0.7mT最大偏差)
• ?全面保护机制?：
  • 输出短路保护
  • 输出电流限制
  • 过温保护
• ?开漏输出?：15mA灌电流能力
• ?宽温工作范围?：-40°C至125°C
• ?紧凑封装?：3引脚SOT-23(2.92mm×2.37mm)

二、关键电气参数

2.1 基本电气特性

2.2 磁特性参数

三、功能原理与工作模式

3.1 磁场方向定义

• ?正磁场?：S极靠近器件标记面
• ?负磁场?：N极靠近器件标记面

3.2 输出状态逻辑

• ?B > BOP?：输出拉低(有效)
• ?B < BRP?：输出释放(高阻)
• ?BRP < B < BOP?：保持前一状态

3.3 电源管理

• ?启动时间?：62.5μs后输出有效
• ?电源序列?：上电期间输出保持高阻，结束时产生指示脉冲

四、应用场景与选型指南

4.1 典型应用

• 无绳电动工具转速检测
• 真空机器人电机控制
• 计算机风扇转速监控
• 工业BLDC电机换向

4.2 型号选择

五、设计注意事项

1. ?磁场强度?：应用磁场应超过规格书最大BOP/BRP值，并考虑温度漂移
2. ?PCB材料?：避免使用铁磁性PCB基材
3. ?机械公差?：确保磁体与传感器间距稳定
4. ?系统验证?：
   • 在不同温度下测试磁阈值
   • 验证最大转速下的信号完整性
   • 进行EMC抗扰度测试
