Texas Instruments SN74LV541A和SN74LV541A-Q1汽车用八通道缓冲器/驱动器提供3态输出，设计采用2V至5.5V VCC 运行。SN74LV541A-Q1符合汽车应用类AEC-Q100标准。低电平有效输出使能引脚（OE1和OE2）控制所有八个通道。此外，对TI SN74LV541A和SN74LV541A-Q1模块的配置还让两者都必须是低电平才让输出有效。

数据手册：

*附件：SN74LV541A数据手册.pdf

*附件：SN74LV541A-Q1 数据表.pdf

特性

• 符合汽车应用类AEC-Q100标准 (SN74LV541A-Q1)：
  • 设备温度等级 1：
  • -40°C至+125°C，TA
  • 器件HBM ESD分类等级2
  • 器件充电器件模型 (CDM) ESD分类等级C6
• 采用可湿性侧翼QFN (WRKS) 封装
• 采用2V至5.5V VCC 运行
• 5V时最大tpd 为6ns
• 所有端口均支持混合模式电压操作
• Ioff 支持局部掉电模式运行
• 闭锁性能超过250 mA，符合JESD 17标准

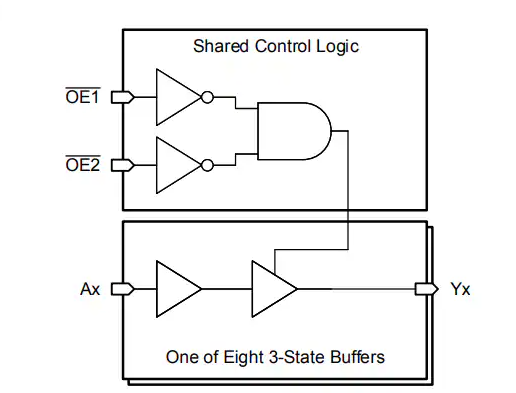

简化示意图

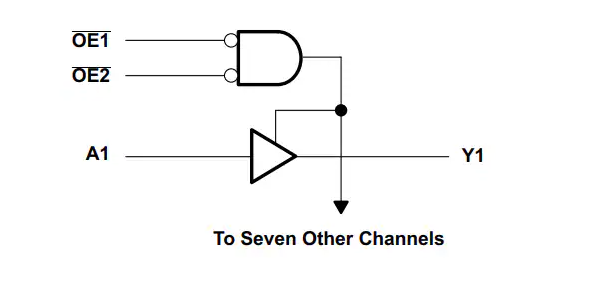

逻辑图（正逻辑）

SN74LV541A：2-5.5V八路3态缓冲器/驱动器技术解析

产品概述

SN74LV541A是德州仪器(TI)推出的低电压八路缓冲器/驱动器，支持3态输出功能。该器件专为2V至5.5V宽电压范围系统设计，具有优异的信号驱动能力和噪声抑制特性，广泛应用于工业控制、消费电子等领域。

核心特性

• ?宽电压工作范围?：2V至5.5V，兼容TTL和CMOS电平
• ?高速性能?：5V供电时传播延迟仅5ns
• ?3态输出?：支持总线共享应用
• ?低功耗设计?：静态电流仅20μA(典型值)
• ?抗干扰能力?：锁存性能超过JESD17标准(>250mA)

关键参数与性能

电气特性

时序特性(5V供电)

• ?最大时钟频率?：205MHz(CL=15pF)
• ?传播延迟?：A→Y 5ns(最大)
• ?输出使能时间?：OE→Y 7.2ns(最大)
• ?输出禁用时间?：OE→Y 7.5ns(最大)

封装选项

SN74LV541A提供多种封装以适应不同应用需求：

功能架构

逻辑框图

器件包含8个独立缓冲通道，共享两个输出使能信号(OE1和OE2)。主要功能特点包括：

1. ?输入级?：带施密特触发器，提高噪声容限
2. ?输出级?：推挽式驱动，支持高/低/高阻三种状态
3. ?保护电路?：集成ESD保护二极管(IEC 61000-4-2 Level 4)

控制逻辑

• ?OE1和OE2?：低电平有效，任一为高时输出进入高阻态
• ?Ioff功能?：电源关闭时自动禁用输出

典型应用

1. 工业控制系统

• PLC数字输入/输出模块
• 电机驱动信号隔离
• 传感器接口电路

2. 消费电子

• 智能电视信号缓冲
• 机顶盒数据总线驱动
• 音频设备电平转换

3. 网络设备

• 交换机端口驱动
• 网络摄像机接口
• 路由器信号调理

设计指南

电源设计

• 每个VCC引脚配置0.1μF陶瓷去耦电容
• 多电源系统建议每引脚使用0.01-0.022μF电容
• 电源走线宽度≥0.3mm(1oz铜厚)

PCB布局

• 关键信号线长度匹配控制在±50ps以内
• 未使用输入必须上拉/下拉(推荐10kΩ)
• 输出负载电容≤50pF以保证信号完整性
• 长走线端接22-47Ω匹配电阻

热管理

• 最大结温125°C
• VQFN封装需焊接散热焊盘
• 持续输出电流不超过±25mA

性能优化技巧

1. ?混合电压设计?：利用3.3V/5V兼容性实现不同电压域接口
2. ?总线驱动?：多器件并联提高驱动能力
3. ?低功耗模式?：利用Ioff特性实现模块化电源管理
4. ?信号完整性?：串联22Ω电阻抑制振铃

器件对比

结论

SN74LV541A凭借其宽电压适应性、优异的驱动能力和灵活的3态控制，成为数字信号调理和总线驱动的理想解决方案。设计时需特别关注电源完整性、热管理和信号端接，以充分发挥器件性能。其工业级可靠性验证使其成为严苛环境应用的可靠选择。
