Texas Instruments SN74LV594A/SN74LV594A-Q1 8位并行输出串行移位寄存器设计采用2V至5.5V VCC 运行。SN74LV594A-Q1符合汽车应用类AEC-Q100标准,采用可湿性侧翼QFN (WBQB) 封装。TI SN74LV594A/-Q1可在移位寄存器和存储寄存器上进行独立直接覆盖清零
数据手册:
*附件:SN74LV594A-Q1 的产品评估板数据手册.pdf
特性
- 符合汽车应用类AEC-Q100标准 (SN74LV594A-Q1):
- 器件温度等级1:–40°C至+125°C,T
A - 器件HBM ESD分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C6
- 采用可湿性侧翼QFN (WBQB) 封装
- 器件温度等级1:–40°C至+125°C,T
- 工作电压:2V至5.5V V
CC - 5V时最大t
pd为6.5ns - 典型V
OLP(输出接地弹跳)<>CC= 3.3V、TA= 25°C时) - 支持所有端口上的混合模式电压运行
- 具有存储功能的8位串行输入、并行输出移位寄存器
- 移位寄存器和存储寄存器上的独立直接覆盖清零
- 移位寄存器和存储寄存器的独立时钟
- 闭锁性能超过100mA,符合JESD 78 II类标准

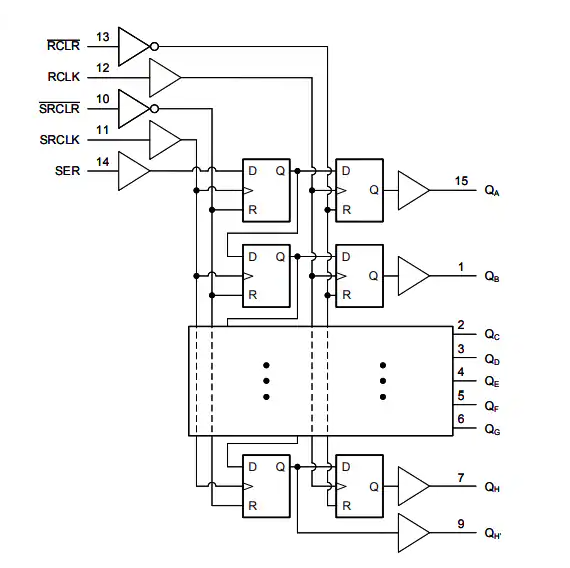

SN74LV594A逻辑图(正逻辑)
SN74LV594A-Q1逻辑图(正逻辑)
SN74LV594A:2-5.5V带输出寄存器的8位移位寄存器技术解析
产品概述
SN74LV594A是德州仪器(TI)推出的低电压8位移位寄存器,具有独立的输出寄存器功能。该器件专为2V至5.5V宽电压范围系统设计,集成了串行输入、并行输出功能,适用于需要数据缓冲和扩展的数字系统。
核心特性
- ?宽电压工作范围?:2V至5.5V,兼容多种逻辑电平
- ?高速性能?:5V供电时最大传播延迟仅6.5ns
- ?双寄存器结构?:独立的移位寄存器和存储寄存器
- ?低功耗设计?:静态电流仅20μA(典型值)
- ?抗干扰能力?:锁存性能超过JESD78 Class II标准(>100mA)
关键参数与性能
电气特性
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
工作电压 | VCC | 2 | - | 5.5 | V |
高电平输出 | VCC=3.3V, IOH=-6mA | - | 2.48 | - | V |
低电平输出 | VCC=3.3V, IOL=6mA | - | 0.44 | - | V |
静态电流 | VCC=5.5V | - | 20 | - | μA |
时序特性(5V供电)
- ?最大时钟频率?:170MHz(CL=15pF)
- ?传播延迟?:CLK→Q 6.5ns(最大)
- ?建立时间?:数据在CLK↑前3ns(最小)
- ?保持时间?:数据在CLK↑后2ns(最小)
封装选项
SN74LV594A提供多种封装以适应不同应用场景:
封装类型 | 尺寸(长×宽) | 特点 |
---|---|---|
WQFN(BQB) | 3.6×2.6mm | 超薄紧凑,适合空间受限设计 |
SOIC(D) | 9.9×3.91mm | 标准封装,易于手工焊接 |
TSSOP(PW) | 5×4.4mm | 高密度布局,节省PCB空间 |
SSOP(DB) | 6.2×5.3mm | 折中尺寸,适合中等密度设计 |
功能架构
逻辑框图
器件包含两个主要功能模块:
- ?8位移位寄存器?:通过SER引脚串行接收数据,在SRCLK上升沿移位
- ?8位存储寄存器?:在RCLK上升沿锁存移位寄存器内容,并行输出
控制信号
- ?SRCLR?:异步清零移位寄存器(低有效)
- ?RCLR?:异步清零存储寄存器(低有效)
- ?SRCLK?:移位寄存器时钟(上升沿触发)
- ?RCLK?:存储寄存器时钟(上升沿触发)
典型应用
1. 工业控制系统
2. 医疗设备
- ECG心电图数据采集
- 患者监护仪信号处理
- 医疗传感器接口
3. 消费电子
设计指南
电源设计
- 每个VCC引脚附近放置0.1μF去耦电容
- 多电源系统建议每个电源引脚使用0.01-0.022μF电容
- 可并联不同容值电容以抑制多频段噪声
PCB布局
- 时钟信号走线尽量短且直,避免锐角转弯
- 未使用输入必须上拉/下拉,不可悬空
- 输出负载电容建议≤50pF以保证信号完整性
- 长走线需端接匹配电阻(典型值22-47Ω)
热管理
不同封装的热阻参数:
封装类型 | θJA(°C/W) | θJC(top)(°C/W) |
---|---|---|
WQFN | 85.9 | 82.4 |
SOIC | 80.2 | 40.3 |
TSSOP | 106.1 | 40.8 |
性能优化技巧
- ?混合电压设计?:利用器件3.3V/5V兼容性实现不同电压域接口
- ?级联扩展?:通过QH'输出实现多器件级联,扩展IO数量
- ?低功耗模式?:利用Ioff特性实现模块化电源管理
- ?抗振铃设计?:输出串联22Ω电阻抑制信号过冲
器件对比
型号 | 电压范围 | 最大频率 | 特殊功能 | 适用场景 |
---|---|---|---|---|
SN74LV594A | 2-5.5V | 170MHz | 双寄存器 | 宽电压通用设计 |
SN74HC594 | 2-6V | 100MHz | 单寄存器 | 低成本应用 |
CD4094 | 3-18V | 10MHz | 三态输出 | 高电压系统 |
结论
SN74LV594A凭借其宽电压适应性、优异的时序性能和灵活的双寄存器架构,成为数据缓冲和IO扩展应用的理想解决方案。设计时需特别关注电源去耦、信号完整性和热管理,以充分发挥器件性能优势。其医疗级(ECG)和工业级(PLC)应用验证了器件在严苛环境下的可靠性,是数字系统设计的优选组件。
-
