SN74LV273A：2-5.5V八路D型触发器技术解析

Texas Instruments SN74LV273A/SN74LV273A-Q1八路D型触发器设计采用2V至5.5V VCC 工作。该器件在所有端口上均支持以混合模式电压运行，并且按照JESD 17标准，具有超过250mA的闭锁性能。Texas Instruments SN74LV273A的典型应用包括电源子站控制、模拟PLC/DCS输入中的I/O模块、人机界面 (HMI)、流量计、患者监护以及测试和测量解决方案。Texas Instruments SN74LV273A-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：

*附件：SN74LV273A数据手册.pdf

*附件：SN74LV273A-Q1数据手册.pdf

特性

• 采用2V至5.5V VCC 工作
• 5V时最大tpd 为10.5ns
• 典型V OLP （输出接地反弹）<>CC = 3.3V、TA = 25°C）
• 典型V OHV （输出VOH 下冲）> 2.3V（VCC = 3.3V、TA = 25°C）
• Ioff 支持局部关断模式运行
• 在所有端口上支持以混合模式电压运行
• 闭锁性能超过250mA，符合JESD 17标准
• ESD保护超过JESD 22标准
  • 人体模型：3000V
  • 2000V充电器件模型

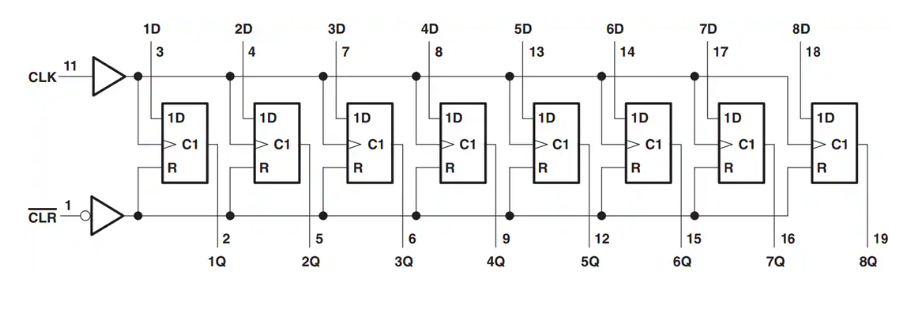

功能框图

SN74LV273A：2-5.5V八路D型触发器技术解析?

一、产品概述

SN74LV273A是德州仪器（TI）推出的低电压八路D型触发器，专为2V至5.5V宽电压范围设计。该器件采用正边沿触发逻辑，集成直接清零（CLR）功能，适用于需要数据锁存和同步的工业及消费类应用。其关键特性包括：

• ?宽工作电压?：兼容2V至5.5V系统
• ?高速性能?：5V供电下最大传播延迟仅10.5ns
• ?低功耗设计?：支持部分掉电模式（Ioff）
• ?抗干扰能力?：锁存性能超过JESD17标准的250mA

二、关键特性与参数

1. 电气特性

2. 时序特性（5V供电）

• ?时钟脉冲宽度?：最小5ns
• ?数据建立时间?：4.5ns（CLK↑前）
• ?数据保持时间?：1ns（CLK↑后）
• ?最大时钟频率?：205MHz（CL=15pF）

三、封装选项

SN74LV273A提供多种封装以适应不同空间需求：

• ?超薄型?：VQFN（RKS，2.5×4.5mm）
• ?标准型?：SOIC（DW，12.8×10.3mm）
• ?紧凑型?：TSSOP（PW，6.5×7.8mm）
• ?高密度?：TVSOP（DGV，5×6.4mm）

四、典型应用场景

1. ?工业控制系统?
   • PLC数字输入模块
   • 电力变电站控制信号锁存
   • 4-20mA电流环路隔离
2. ?消费电子?
   • 人机界面（HMI）按键扫描
   • 智能电表数据缓存
3. ?医疗设备?
   • 患者监护仪信号同步
   • 医疗传感器数据采集

五、设计注意事项

1. ?布局建议?
   • 在VCC引脚附近放置0.1μF去耦电容
   • 避免90°走线拐角以减少信号反射
   • 未使用输入引脚需上拉/下拉至VCC或GND
2. ?热管理?
   • TSSOP封装热阻θJA=128.2°C/W
   • 持续输出电流不超过±25mA
3. ?信号完整性?
   • 输出负载电容建议≤50pF
   • 长走线需端接匹配电阻

六、性能优化技巧

1. ?混合电压设计?：支持3.3V控制器与5V外设直接接口
2. ?低功耗模式?：利用Ioff特性实现模块化电源管理
3. ?抗振铃设计?：串联22Ω电阻抑制高速信号过冲

七[]()、选型对比
